材料簡介：
永凝液即水性滲透結晶型防水材料的一種通俗簡稱，它也是Deeppenetrationsealer 防水產品的中文表述，凡其產品特性符合國家發改委2006年頒布的國家建材行業標準JC/T1018-2006 Ⅱ型，均可稱為永凝液，無論是進口的，或是國產的，只要符合該標準，二者的質量就沒有差異，在用於混凝土的防水防腐，它們的功能都是等效的。在國內的國家標準制定中，定義為：水性（或水劑、水基）滲透結晶型無機防水材料。發展歷史：

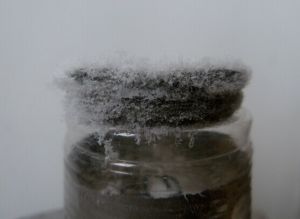

永凝液DPS反應原理：

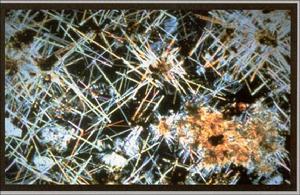

混凝土永凝液DPS防水材料是水基滲透結晶型防水材料（水基的優點是結構層中有水時還可以繼續反應，直到“吸乾”水分為止）。它的防水機理是與混凝土中的游離鹼產生化學反應，生成穩定的枝蔓狀晶體膠質，能有效地堵塞混凝土內部微細裂縫和毛細空隙，使混凝土結構具有持久的防水功能和更好的密實度及抗壓強度。滲透深度達20-30mm，同時還能有效地阻止酸性物質、油漬和機油對混凝土的侵蝕。
性能特點：
永凝液不只是混凝土防水材料，更是混凝土保護劑：它耐酸耐鹼、耐腐蝕，能抵抗高溫變化！更可以抗氯離子對混凝土的破壞侵蝕。一、永凝液DPS防水材料是滲透結晶型防水材料，所以不需要找平層。它可以完全滲透到混凝土結構中，所以不需要保護層。二、它需要和混凝土充分接觸到才能達到良好的防水效果，所以混凝土結構表面的浮漿、灰塵等要先清理乾淨。裂縫處先用速凝水泥等修補好。三、它是水劑的低密度防水材料，直接在混凝土基層上均勻噴塗兩遍即可，不需要額外養護等。施工成本低，施工進度快。四、滲透深度可以達到3厘米左右。抗滲等級達到S11以上。五、有良好的耐酸耐鹼、耐腐蝕性。可抵抗溫度變化對混凝土的影響。可以抵抗氯離子對混凝土的滲入破壞。可以增強混凝土結構表面的抗壓強度等。六、永凝液DPS防水材料是無機防水材料，所以不會老化變質。效果非常穩當。施工後基本和混凝土結構同壽命。七、可在潮濕的混凝土作業面上施工，但是不能有明水。可在背水面施工。八、因為是深滲透結晶型防水材料，所以不會有老化、搭接不嚴密、脫層滑動等傳統問題存在。九、可以對混凝土、鋼筋等起到良好的保護作用。十、完全環保無毒,可做游泳池、污水池、水廠等內牆。十一、因為是深滲透結晶型防水材料，所以不是表面密封的水珠狀，而是成親水性。
使用範圍：
永凝液DPS執行標準：
DBJ01-01-54-2001 《界面滲透型防水塗料質量檢驗評定標準》
JCT1018-2006 II型 DPS 《水性滲透結晶型防水材料》材料參數：
PH值：11±1；外觀：無色無味；
密度：1.07±0.05；
可燃性：不可燃；
冰點：0°；
沸點：100°；
表面張力：≤36mN/m;
凝膠化時間：≤400分鐘；沒有初凝；
滲透深度：3厘米左右（強度C25的混凝土）；
抗滲等級：≥S11級；
抗壓強度：≥100%；
48小時吸水率：≤65%；
抗透水壓力比：≥200%；
抗凍性：20°～-20°，15次表面無粉化，裂紋；
耐熱性：80°，72小時，表面無粉化，裂紋；
耐鹼性：飽和氫氧化鈣溶液浸泡168小時，表面無粉化，裂紋；
耐酸性：1%鹽酸溶液浸泡168小時，表面無粉化，裂紋；
鋼筋腐蝕：無腐蝕；
抗氯離子滲透性：≤1000C；
保質期：大於5年；
環保性：滿足GB18582-2001《室內裝修材料有害物質限量》標準。
驗收規範：
DBJ01-54-2001《界面滲透型防水塗料質量檢驗評定標準》JCT1018-2006II型DPS《水性滲透結晶型防水材料》
GB50208—2002《地下防水工程質量驗收規範》
CECS195-2006《聚合物水泥、滲透結晶型防水材料套用技術規範》
代表工程：
中國三峽大壩（大壩工程二期，長2。5公里，深80米）廈門BRT快速公交系統(長28公里，寬10米的橋面，總計防水面積28萬㎡左右)
廈門火車站地下商業廣場（占地面積9萬平方，深4。5米-12米，底板、頂板等）
滬蓉西高速
國內各污水廠
哈大線
廈成高速
亞洲釀酒廠（廈門）酒窖
上海浦東機場
赤道幾內亞馬拉博污水處理廠
廣東惠州金山大橋
雲南彌勒污水處理廠
貴州遵義污水處理廠
南寧南湖隧道

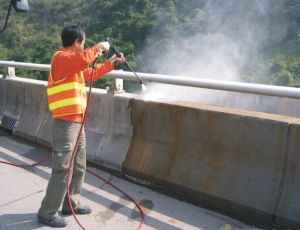

施工方案：
1.混凝土基面處理。要點：保證即將施工的混凝土基層面是完整的、乾淨的、密實的、沒有大於0.3mm的縫隙。強度在C25以上。混凝土表面可以潮濕，但不能用明水；永凝液DPS防水施工隊伍進場之前總包單位需將施工作業面的模板、腳手架和混凝土表面的浮漿、泥土等渣滓清理乾淨；將混凝土基層的穿牆螺栓孔鋼筋割掉，用速凝水泥封實；檢查是否有細微裂縫線，如有裂縫要採用修補的方法進行修補。修補可以採用此做法：沿著裂縫線鑿出寬約5cm，深約3cm的V型槽，先噴永凝液DPS一遍，然後用速凝水泥抹實（為了防止速凝水泥凝固過程中產生新的裂隙，凝固過程的幾分鐘內用刷子濕水多次養護），再噴永凝液DPS一遍；牆上的蜂窩、麻面及漏筋處，須鑿去表面的鬆散砼，用清水沖洗乾淨。待表層晾乾後，噴永凝液DPS一道，然後用速凝水泥抹實，再噴一道永凝液DPS；
2.待整個混凝土基層面整理好以後，清掃乾淨，表面不能有明水（混凝土基面潮濕沒問題）。為了達到噴量均勻的目的，宜在牆面彈出約2米寬的分格墨線。
3.整個混凝土基層表面噴一道永凝液DPS，用量為8平方/公斤。
注意：永凝液DPS防水材料嚴禁加水或其他物質使用。不能加入任何其他成分。打開永凝液DPS防水材料包裝前，上下搖晃一分鐘左右。噴永凝液DPS時，要注意噴時速度需緩慢、均勻，防止漏噴、多噴，以混凝土表面濕潤，出現水跡現象即可。雨天不宜進行室外噴塗作業,如果施工過程有大水衝過，要重新噴塗。風力大於5級以上的天氣不宜進行室外噴塗作業。在氣溫高於35℃時的烈日環境下進行噴塗作業時，要灑用適當的清水潤濕混凝土表面，以防止永凝液DPS防水材料過度揮發。氣溫低於0℃時不宜施工；g噴塗永凝液DPS防水材料時選用低壓噴霧器即可。高壓噴霧器會造成浪費。
4.時隔16-24小時後，再噴永凝液DPS一遍，用量為8平方/公斤。
5.再時隔24小時後，即可組織閉水試驗驗收。參用標準《地下防水工程驗收規範》（GB50208—2002）等。
6.進行下一步工序。
特別說明：
美國永凝液DPS，為無色無味的環保防水材料。因為它是深層滲透結晶，所以施工完以後在混凝土結構表面沒有什麼變化。只是在灑水實驗時會感覺水散開的速度會慢很多，水滲入的深度會淺很多。因為以上的特點，所以此材料在國內似乎不太適合中國國情：1，因為表面沒什麼變化，很多相關人士就認為這個材料就是礦泉水，根本不做深入探求；2，太容易作假。包括原材料作假和施工以後作假。
現階段出現的美國永凝液DPS+（滲透成膜型、著色型）防水材料可以比較好的解決以上問題。它具備美國永凝液DPS防水材料的一切優點外，還有：1，它不光可以施工於混凝土結構面，還可以施工於水泥砂漿表面；2，會有滲透成膜，表觀變化可以滿足不同層次客戶的要求；3，它的柔性型和拉伸強度比美國永凝液DPS強很多。這些都可以從相關檢查報告中得出。
