簡介

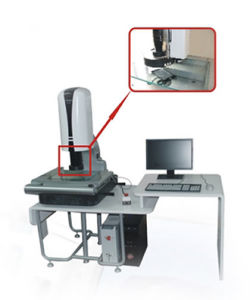

CNC二次元（又名：全自動影像測量儀），是在數位化影像測量儀。眾和儀器最新推出的全自動影像測量儀具有人工測量、CNC掃描測量、自動學習測量三種方式，並可將三種方式的模組疊加進行複合測量。可掃描生成鳥瞰影像地圖，實現點哪走哪的全螢幕目標牽引，測量結果生成圖形與影像地圖圖影同步，可點擊圖形自動回位、全螢幕鷹眼放大。可對任意被測尺寸通過標件實測修正造影成像誤差，並對其進行標定，從而提高關鍵數據的批測精度。全自動影像測量儀有著友好的人機界面，支持多重選擇和學習修正，其優異的高速測量可達1500mm/min, 重合精度：±2μm、 線性精度：±(3+L/150) μm。
全自動影像測量儀
CNC二次元在各種精密電子、晶圓科技、刀具、塑膠、精密零件、彈簧、衝壓件、接外掛程式、模具、軍工、二維抄數、繪圖、工程開發、五金塑膠、PCB板、導電橡膠、粉末冶金、螺絲、鐘錶零件、手機、醫藥工業、光纖器件、汽車工程、航天航空、高等院校、科研院所等領域具有廣泛運用空間。| 品牌： | 七海 | 型號： | 3020A | 操作方式： | 自動 |
| 功能： | 二維測量 | 精度 ： | （3.0+L/150）μm | 軟體： | WULTIVIEW |
| 其它型號： | 4030A、2010、3020、4030、5040等 | ||||
全自動影像測量儀機械性能
| CNC全自動影像測量儀機械特性 | ||
| 儀器架構 | 機身一體化設計 | |
| 材質 | 高硬度鋁合金材質 | |
| 工作檯承重 | 25Kg | |
| 最高運行速度 | 500mm/sec | |
| 最高加速度 | 1600mm/sec | |
| 控制系統 | 全自動閉環控制系統, 三軸伺服閉環控制系統 | |
| 軟體標準 | MCINS | |
| 軟體作業系統 | Windows XP | |
全自動影像測量儀詳細技術參數列表
| CNC全自動影像測量儀系列技術規格 | ||
| 型號 | HYVMS-3030CNC | |
| 金屬台尺寸（mm) | 600×600 | |
| 玻璃台尺寸（mm) | 400×400 | |
| 運動行程（mm) | 300×300 | |
| 儀器重量（kg) | 200 | |
| CNC全自動影像測量儀技術指標 | ||
| 影像攝取系統 | 日本索尼1/2'彩色CCD攝影機 | |
| X、Y、Z軸數顯解析度 | 0.001mm | |
| 測量精度 | X,Y軸量測精度（3+L/200）um | |
| 光源系統 | 40組LED輪廓光源 | |
| LED平行底光源 | ||
| 可選配同軸光源、各種顏色LED輪廓光源（費用另計） | ||
| 變焦物鏡品牌 | NAVITAR | |
| 變焦物鏡技術 | 全自動變焦鏡頭，Motor Zoom技術 | |
| 變焦物鏡倍率 | 光學放大倍率0.7X-4.5X | |
| 影像放大倍率 | 30X-230X | |
全自動影像測量儀外部工作環境
| CNC全自動影像測量儀外部工作環境 | ||
| 電源 | 220V 50±5Hz | |
| 功率 | 500W | |
| 溫度範圍 | 20±5℃ 1℃/h 2℃/24h 1℃/m | |
| 濕度 | 40%-70%> | |
| 震動 | < 30Hz | |
| 可選配 | 雷射測量模組及雷射測量軟體 | |
介紹

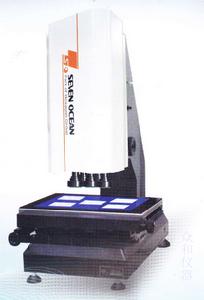

眾和儀器推出全自動影像儀測量儀-五合一自動測量儀：採用全新的機械技術、光學技術、軟體技術，同時配備了五個高解析度鏡頭於一體，可同時測量五件零件，並輸出五組報告，一台儀器如同結合5台測量儀的測量效率。
特點
1、可CNC自動編程系統2、00級花崗岩基座，花崗岩立柱
3、活動式測量工作檯
4、裝設五組遠芯光路光學系統
5、可依據軟體的修改，調整工件測量的參數，節省硬體成本，增強靈活性。
