2011年1月4日AMD採用低電壓平台,為HD 上網本和其他新興移動設備· 它的特點是40納米C系列(舊的命名為Ontario,一個9瓦為上網本和移動小巧桌面設計的APU)和E系列(舊的命名為Zacate18瓦,為低電壓主流筆記本和台式機設計的)APU.

Brazos平台

兩款低電壓APU型號基於Bobcat x86 核心並且完全支持DirectX11,DirectCompute(微軟的GPU計算編程接口)和OpenCL(交叉平台基於多86和加速GPU計算的編程接口).兩個都包括UVD3 檢測硬體加速,包括1080p解決方案.

Brazos架構

Brazos架構

Zacate/Ontario APU的架構如出一轍,都有:

- 兩個x86 CPU核心,山貓新架構,1MB二級快取,64位浮點單元

- C6電源狀態和電源柵極

- SIMD引擎陣列(GPU圖形核心),支持DX11

- 第三代UVD視頻解碼器,支持H.264、VC-1、DivX/XviD

- 64位單通道DDR3-1066/800記憶體控制器,支持兩組DIMM,電壓1.35/1.5V

- BGA封裝

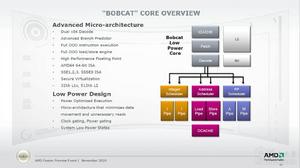

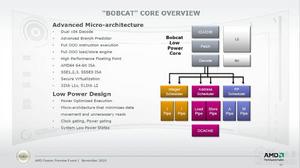

山貓架構是Zacate/Ontario APU之中CPU部分的基礎。從微架構方面看,其主要特點有雙x86解碼器、高級分支預測器、完整亂序執行指令執行、完整亂序執行載入和存儲引擎、高性能浮點單元、AMD64 64位ISA指令集、SSE1/2/3/SSSE3 ISA指令集、安全虛擬化、每核心32KB一級快取和512KB二級快取,而且它特別採用了低功耗設計理念,包括功耗最佳化執行、數據移動和非必要讀取最小化、時鐘柵極和電源柵極、系統低功耗狀態等等。

Brazos[AMD APU平台架構] Brazos[AMD APU平台架構]

Zacate/Ontario APU採用台積電40nm工藝製造,FT1 BGA 413-Ball封裝,封裝面積19×19毫米,核心面積75平方毫米,顯示輸出支持LVDS、VGA、DVI、HDMI、DisplayPort等不同組合,電源管理技術包括核心與北橋P狀態轉換、核心級CC6電源狀態、封裝級PC6電源狀態、二級快取電源柵極。

Hudson M1 PCH控制晶片則是65nm工藝製造,FC BGA 605-Ball封裝,封裝面積23×23毫米,熱設計功耗2.7-4.7W,通過PCI-E 1.1 x4 UMI匯流排與APU相連,支持六個SATA 6Gbps、十四個USB 2.0、兩個USB 1.1接口,集成四條PCI-E 2.0 x1 GPP通道、風扇控制和電壓級別感測硬體監控、CIR紅外接收器、時鐘發生器。

AMD還對主機板設計提出了要求,比如PCB至少六層,供電也要滿足一定的標準。

Brazos系列參數

AMD處理器 平台
移動處理器 處理器 單核或雙核 64位 C系列 (Ontario),和 E系列 (Zacate) 處理器,參數如下: 40納米 CMOS製成支持DDR3 1333 MHz 記憶體9瓦(C系列) 或 18瓦 (E系列) TDP移動Radeon HD 6xxx GPU 40 納米Cedar 80 SP核圖形核心處理器DirectX 11UVD 3
移動晶片組 Hudson-M1
