6芯光纜

6芯光纜

6芯光纜是內置有6根光纖(成分是二氧化矽,石英玻璃)的通訊線纜。擁有多種結構型號以及兩種傳輸模式,是利用比較廣泛的通訊光纜。

6芯光纜簡述:

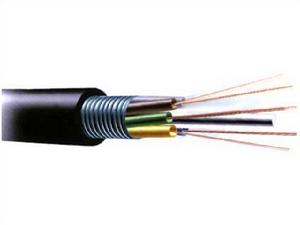

光纜(6芯) 光纜(6芯)

6芯光纜結構:

在結構上6芯光纜主要分為室外和室內兩種結構類型。室外芯的主要有中心束管式和層絞式兩種類型,一般較為常用的是層絞式,以為層絞式容納的芯數較為大,而且保護性能相對中心束管式的要好一些。(中心束管式是以光纖位於光纜中心,採用沒膏填充、雙鋼絲外加強的結構;層絞式則是以光纖圍繞中心加強件的一種形式的結構。)室內型的則主要以束狀式的結構為主(型號是GJFJV)

6芯光纜傳輸:

傳輸方面6芯光纜主要是以單模和多模兩種規格。單模(內徑是9μm外徑是125μm)多模(有兩種,分別是內徑是62.5μm外徑是125μm和內徑是50μm外徑是125μm),單模是一種長距離傳輸的模式,波長是1310和1550兩種;多模是一種短距離傳輸的模式(傳輸距離限制在2000米以內),波長是850和1300兩種。(現在廣泛套用的是單模,而多模正在逐漸的淘汰中)

6芯光纜特點

6芯光纜是擁有像光一樣傳輸速度的通信線纜,6芯光纜的頻寬寬、傳輸速度快、保密性好、抗電磁場干擾、絕緣性好、壽命長、化學穩定性好。6芯光纜常用的型號主要分為:GYXTW中心束管式(鎧裝)、GYXTY中心束管式(非鎧裝)兩種規格類型。GYXTW6芯光纜結構是將250μm 光纖套入高模量材料製成的松套管中,松套管內填充防水化合物。松套管外用一層雙面塗塑鋼帶(PSP)縱包,鋼帶和松套管之間加阻水材料以保證光纜的緊湊和縱向阻水,兩側放置兩根平行鋼絲後擠制聚乙烯護套成纜。而GYXTY 6芯光纜的結構則是將250μm 光纖套入高模量材料製成的松套管中,松套管內填充防水化合物。松套管外附上一層阻水層,兩側放置兩根平行鋼絲後擠制聚乙烯護套成纜。

松套管材質本身具有良好的耐水解性能和較高的強度

管內注充特性油膏,對光纖加以了關鍵性的密封保護

PE護套具有很好的抗紫外輻射性能

單根鋼絲中心加強芯有助於光纜的平行和拉伸

抗拉伸、耐磨損、抗衝擊、耐壓扁、可反覆彎曲、扭轉、彎折、曲繞(彎曲角度不超90°)槍擊等,具備有很好的機械性能和溫度特性

雙面皺紋鋼帶(PSP)提高了光纜的抗透潮能力

6芯光纜傳輸速度快距離遠、保密性好、抗電磁場干擾、絕緣性好、化學穩定性好、壽命長、損耗低具有很好的特性和經濟效益。

適用於長途通信和局間通信 敷設方式:架空,適用溫度範圍:—40℃—+60℃,獲UL認證。

比較常用的6芯光纜型號

GYTA層絞是光纜,GYXTW中心束管式鎧裝光纜,GYTA53雙護套層絞式光纜,GYTS鎧裝層絞式光纜

6芯光纜技術參數

技術特點:低損耗低色散結構緊湊良好的綜合機械性能
套用範圍:適用於長途通信和局間通信
敷設方式:架空管道直埋
允許彎曲半徑:敷設時20倍纜徑工作時10倍纜徑
允許拉力(N):長期:800短期:2500
允許側壓力(N/100mm):長期:800短期:2500
使用條件:使用溫度(℃): -40~+60
光纖型號:62.5/125um 50/125um 9/125um G652 G655
抗衝擊力(g):800 3次H=1m 光纜重量(Kg/Km):80~130
光纜外徑(mm):8.3~11.2 光纖數量(芯):2~12
產品型號:GKXT中心松套管光纖纜芯填充油膏軋紋鋼帶粘結PE護套夾帶雙平行鋼絲PE護套
技術特點:低損耗低色散結構緊湊良好的綜合機械性能
套用範圍:適用於長途通信和局間通信
敷設方式:架空管道直埋
允許彎曲半徑:敷設時20倍纜徑工作時10倍纜徑
允許拉力(N):長期:800短期:2500
允許側壓力(N/100mm):長期:800短期:2500
使用條件:使用溫度(℃): -40~+60
光纖型號:62.5/125um 50/125um 9/125um G652 G655
抗衝擊力(g):800 3次H=1m 光纜重量(Kg/Km):80~130
光纜外徑(mm):8.3~11.2 光纖數量(芯):2~12
6芯室外單模光纖纜線 1、套用於園區中樓宇間的連線,長距離網路、主幹線系統、本地環路或支路網路、嚴重潮濕的戶外環境、溫度變化極大的環境、架空連線(和懸纜線一起使用)、地下管道或直埋、懸吊纜/服務纜。 2、管內灌注防水凝膠,以防止水滲入。 3、平行鋼絲提高對光纖的保護。 4、聚乙烯外衣在紫外線或惡劣的室外環境下有保護作用。 5、低磨擦的外皮使之可輕鬆穿過管道。 用途:1、電信長途光傳輸網路 2、光纖接入網 3、有源器件終端 4、數據通訊網路 5、光學測量儀器 6、區域網路(LAN) 7、光纖CATV 8、光纖數據傳輸 9、光電測試設備 10、適用於光纜傳輸網路ODF架、光傳輸設備間的連線
