簡介
2.5次元測量儀產品是二次元測量儀基礎上的升級版本，常規我們二次元都是對二維平面尺寸的產品檢測，但在日常工業中不少客戶單獨二維平面尺寸的測量無法滿足要求，還需要對產品台階、深度的一個檢測，而買一台三坐標又過於的昂貴，基於多方因素市場上研發出2.5D光學測量以滿足相關客戶的特殊需求：市場上推出的2.5次元分為兩類產品，第一類是光學對焦測高型2.5次元測量儀，第二類是探針輔助測高型2.5次元，客戶可以根據自身產品特點選擇最適合測量的相關產品。
2.5次元測量儀它是在測量投影儀的基礎上進行的一次質的飛躍，它將工業計量方式從傳統的光學投影對位提升到了依託於數位影像時代而產生的計算機螢幕測量。值得一提的是，目前市面上有一種既帶數顯屏又接計算機的過渡性產品。2.5次元測量儀是依託於計算機螢幕測量技術和強大的空間幾何運算軟體而存在的。
類型區別
2.5次元測量儀 又分數位化2.5次元測量儀(又名CNC2.5次元測量儀）與手搖式2.5次元測量儀兩種，它們之間的區別主要表現在如下幾個方面：一：數位化技術實現了點哪走哪：
手搖2.5次元測量儀在測量點A、B兩點之間距離的操作是：先搖X、Y方向手柄走位對準A點，然後鎖定平台、改手操作電腦並點擊滑鼠確定；再打開平台，手搖到B點，重複以上動作確定B點。每次點擊滑鼠是要將該點的光學尺位移數值讀入計算機，當所有點的數值都被讀入後才能進行計算功能的操作…。這種初級設備就象一個技術的“積木拼盤”，一切功能與操作都是分離進行的；一會搖手柄、一會點滑鼠…；手搖時還需注意均勻且輕而慢、不能迴旋；一般，一位熟練操作員進行一個簡單的距離測量大概需要數分鐘。
數位化2.5次元測量儀則不同，它建立在微米級精確數控的硬體與人性化操作軟體的基礎上，將各種功能徹底集成，從而成為一台真正義上的現代精密儀器。具備無級變速、柔和運動、研潤企業生產點哪走哪、電子鎖定、同步讀數等基本能力；滑鼠移動找到你所想要測定的A、B兩點後，電腦就已幫你計算測量出結果，並顯示圖形供校驗，圖影同步，即使是初學者測量兩點之間距離也只需數秒鐘。
二：數位化技術實現了工件隨意放置：
手搖式2.5次元測量儀在進行基準測量時，需要旋轉載物平台上的分度盤，將零件的基準邊調整到平行於平台的一個坐標軸，這是因為它的初級軟體不能支持極其複雜空間幾何換算。而數位化2.5次元測量儀可以利用軟體技術完成空間坐標系旋轉和多坐標系之間的複雜換算，被測工件可隨意放置，隨意建立坐標原點和基準方研潤企業生產向並得到測量值，同時在螢幕上呈現出標記，直觀地看出坐標方向和測量點，使最為常見的基準距離測量變得十分簡便而直觀。從此，分度盤這個機械時代的產物與搖柄一起成為歷史。
三：數位化技術實現了實時修正誤差：
手搖2.5次元測量儀在尋找目標點完成測量移位的過程中，由於依靠手動力的操作，移動平台的主副導軌間會產生一定的偏移，不斷的來回運動還會產生回程間隙。在微米級精確測量時，將直接研潤企業生產影響測量精度。數位化2.5次元測量儀具有運動鎖定能力和在設計上採用了無回程間隙技術，從而徹底消除了這些誤差，提高了運動的平穩性和測量精度。
測量距離越長誤差也就越大，測量精度隨著長度而降低。手搖式2.5次元測量儀不具備非線性實時糾正功能，無法消除諸如溫度、震動等環境因素引起的非線性誤差。數位化2.5次元測量儀擁有十分研潤企業生產優秀的誤差修正能力，通過建立在嚴格數學模型的軟體計算和實時控制來修正，從而使非線性誤差降到最小，提高了測量精度，突破了速度與精度的技術瓶頸。
四：數位化技術能進行CNC快速測量：
手搖式2.5次元測量儀在進行同一工件的批量測量時，需要人工逐一手搖走位，有時一天得搖上數以萬計的圈數，仍然只能完成數十個複雜工件的有限測量，工作效率低下。
數位化2.5次元測量儀可以通過樣品實測、圖紙計算、CNC數據導入等方式建立CNC坐標數據，由儀器自動走向一個一個的目標點，完成各種測量操作，從而節省人力，提高效率。數十倍於手搖式2.5次元測量儀的工作能力下，操作人員輕鬆而高效。
適用範圍
機械、電子、航空航天、模具、彈簧、齒輪、接線端子、電路板接點、五金塑膠、磁性材料、電子線路、元件、手錶、小五金衝壓業、礦石業、及其它精密小五金行業。其他
產品用途：祥興儀器供應的2.5次元適用於以二座標測量為目的一切套用領域,在機械,電子,儀表,塑膠等行業廣泛使用
產品說明：1/3＂彩色CCD攝像機變焦物鏡倍率0.7~4.5X
規格參數：

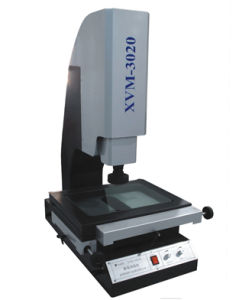

儀器型號XVM-1510F-XVM-2010FXVM-3020F XVM-4030F
工作檯
金屬台尺寸(mm)354×228404×228450×280500×330606×466
玻璃台尺寸(mm)210×160260×160306×196350×280450×350
運動行程(mm)150×100200×100250×150300×200400×300
儀器重量（kg）
100110120140240
外型尺寸長X寬X高(mm)540x560x850760x600x900970x670x940
測量與瞄準系統
攝像機：彩色1/3"CCD攝像機
雙焦物鏡倍率：0.7~4.5X工作距離：92mm
電視總倍率：40~255X物方視場：7~1.1mm
十字線發生器數顯解析度：0.0005mm
◆Z軸升降行程：150mmX.Y坐標示值誤差≤(3+L/75)μm(L為被測長度單位:mm)
◆照明：表面光源與透射光源均用LED，亮度可調
