16QAM

16QAM是指包含16種符號的QAM調製方式。QAM是英文Quadrature Amplitude Modulation的縮略語簡稱,意為正交幅度調製,是一種數字調製方式。正交幅度調製是利用多進制振幅鍵控(MASK)和正交載波調製相結合產生的。16 進制的正交振幅調製是一種振幅相位聯合鍵控信號。

基本內容

QAM是英文Quadrature Amplitude Modulation的縮略語簡稱,意為正交幅度調製,是一種數字調製方式。

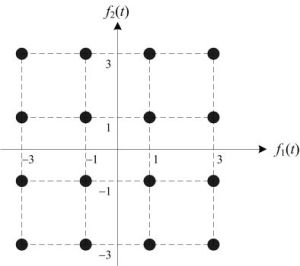

16QAM是指包含16種符號的QAM調製方式。

16QAM 調製解調原理方框圖如右圖:

16QAM 是用兩路獨立的正交 4ASK 信號疊加而成,4ASK 是用多電平信號去鍵控載波而得到的信號。它是 2ASK 體制的推廣,和 2ASK 相比,這種體制的優點在於信息傳輸速率高。

正交幅度調製是利用多進制振幅鍵控(MASK)和正交載波調製相結合產生的。

16 進制的正交振幅調製是一種振幅相位聯合鍵控信號。16QAM 的產生有 2 種方法:

(1)正交調幅法,它是有 2 路正交的四電平振幅鍵控信號疊加而成;

(2)複合相移法:它是用 2 路獨立的四相位移相鍵控信號疊加而成。

這裡採用正交調幅法。16QAM 正交調製的原理如下圖 1 所示。

圖1 16QAM 調製器

圖中串/並變換器將速率為Rb的二進制碼元序列分為兩路,速率為Rb/2.2-4電平變換為Rb/2 的二進制碼元序列變成速率為RS=Rb/log216 的 4 個電平信號,4 電平信號與正交載波相乘,完成正交調製,兩路信號疊加後產生 16QAM信號.在兩路速率為Rb/2 的二進制碼元序列中,經 2-4 電平變換器輸出為 4 電平信號,即M=16.經 4 電平正交幅度調製和疊加後,輸出 16 個信號狀態,即 16QAM.

RS=Rb/log216=RB/4.

2. 16QAM 解調原理

16QAM 信號採取正交相干解調的方法解調,解調器首先對收到的 16QAM 信號進行正交相干解調,一路與 cos ω c t 相乘,一路與 sin ω c t 相乘。然後經過低通濾波器,低通濾波器 LPF 濾除乘法器產生的高頻分量,獲得有用信號,低通濾波器LPF 輸出經抽樣判決可恢復出電平信號。
