高耐候結構鋼

高耐候結構鋼

高耐侯結構鋼執行標準:WTY:GB/T4171-2008.耐侯鋼即耐大氣腐蝕鋼.高耐侯鋼是在鋼中加入少量的合金元素,如Cu,P,Cr,Ni等,使其在金屬基體表面上形成保護層,以提高鋼板的耐侯性能.這類鋼的耐侯性能比焊接結構用耐侯鋼好,稱為高耐侯性能結構鋼.是介於普通鋼和不鏽鋼之間的低合金鋼系列,耐候鋼由普碳鋼添加少量銅、鎳等耐腐蝕元素而成,具有優質鋼的強韌、塑延、成型、焊割、磨蝕、高溫、抗疲勞等特性;耐候性為普碳鋼的2~8倍,塗裝性為普碳鋼的1.5~10倍。同時,它具有耐銹,使構件抗腐蝕延壽、減薄降耗,省工節能等特點。 耐候鋼主要用於鐵道、車輛、橋樑、塔架、光伏、高速工程等長期暴露在大氣中使用的鋼結構。用於製造貨櫃、鐵道車輛、石油井架、海港建築、採油平台及化工石油設備中含硫化氫腐蝕介質的容器等結構件。

高耐候鋼的執行標準

高耐侯結構鋼執行標準:WTY:GB/T4171-2008.

高耐候鋼的分類

分類

高耐侯性結構鋼,按主要化學成分分為兩類:銅磷鋼;銅磷鉻鎳鋼.

牌號表示方法

鋼的牌號由代表"屈服點"和"高耐侯"的漢語拼音字母以及屈服點數值組成,

高耐候鋼牌號分類及用途 高耐候鋼牌號分類及用途

高耐候鋼的牌號分類表示方法及用途如右表---

高耐候鋼的概述

耐侯鋼即耐大氣腐蝕鋼.

高耐侯鋼是在鋼中加入少量的合金元素,如Cu,P,Cr,Ni等,使其在金屬基體表面上形成保護層,以提高鋼板的耐侯性能,這類鋼的耐侯性能比焊接結構用耐侯鋼好,稱為高耐侯性能結構鋼。其特徵在於:耐候鋼的合金成分及重量百分比含量為:C:≤0.12、Si:0.25~0.75、Mn:0.2~0.5、S ≤0.02、P:0.06~0.12、Cu:0.25~0.5、Cr:0.3~1.25、Ni:0.12~0.65,其餘為Fe和微量元素。通過Cu、 Mn、Si、Al等合金化,並簡單調整普通低碳鋼(Q235鋼)的部分元素含量,在不需改變Q235鋼生產工藝條件下,就能生產出具有良好的耐大氣腐蝕性能、綜合機械性能的經濟耐候鋼。耐候鋼(即耐大氣腐蝕鋼)在融入現代冶金新機制、新技術和新工藝後得以可持續發展和創新,屬世界超級鋼技術前沿水平的系列鋼種之一。耐候鋼由普碳鋼添加少量銅、鎳等耐腐蝕元素而成,具有優質鋼的強韌、塑延、成型、焊割、磨蝕、高溫、疲勞等特性;耐候性為普碳鋼的2~8倍,塗裝性為普碳鋼的1.5~10倍,能減薄使用、裸露使用或簡化塗裝使用。該鋼種具有耐銹,使構件抗腐蝕延壽、減薄降耗,省工節能的特性,使構件製造者、使用者受益。耐候鋼產品供製造貨櫃、鐵道車輛、石油井架、海港建築、採油平台及化工石油設備中含硫化氫腐蝕介質的容器等結構件。

合併圖冊 合併圖冊

耐候鋼運用

工程實例:

一:廣東虎門二橋用量580噸。

二:廣東深圳沿江高速用量達到200噸。

三:廣東港珠澳大橋,世界級別工程用量上5000噸材料。

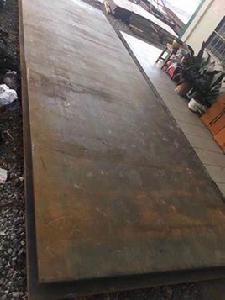

高耐候結構鋼 高耐候結構鋼
高耐候結構鋼 高耐候結構鋼

高耐候鋼的交貨狀態

熱軋狀態交貨性能要求如下:

ReMPa RmMPa A% 彎 曲

Q295GNH ≥295 ≥390 ≥24 ≤6 時 d=a;>6 時 d=2a

ReMPa RmMPa A% 彎 曲

Q295GNHL ≥295 ≥430 ≥24 ≤6 時 d=a ;>6 時 d=2a

ReMPa RmMPa A% 彎 曲

Q345GNH ≥345 ≥440 ≥22 ≤6 時 d=a;>6 時 d=2a

ReMPa RmMPa A% 彎 曲

Q345GNHL ≥295 ≥480 ≥24 ≤6 時 d=a ;>6 時 d=2a

ReMPa RmMPa A% 彎 曲

Q390GNH ≥390 ≥490 ≥22 ≤6 時 d=a;>6 時 d=2a

厚度≦2.5mm冷軋狀態交貨性能要求如下:

ReMPa RmMPa A% 彎 曲

Q295GNH(L) ≥260 ≥390 ≥27 d=a

ReMPa RmMPa A% 彎 曲

Q345GNHL ≥320 ≥450 ≥26 d=a

縱向0℃或-20℃AKV≥27J(單≥27J*70%,即18.9J)

相關詞條

熱門詞條

聯絡我們
