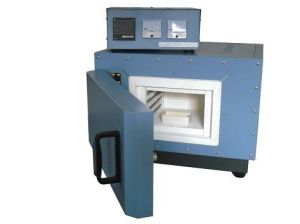

整體介紹
高溫實驗爐溫度要求在1300度以上，專業供實驗室、工礦企業、科研單位作元素分析
本設備的成套供應範圍有溫度控制器、熱電偶、補償導線等。溫度控制有繼電器控制、可控矽控制二種，由於是間歇式作業爐，一般都採用40段PlD高級可程式控制，能嚴格控制產品的燒制過程。
爐門打開時自動斷電，保證最大限度的安全。
選件：1.溫度實時記錄、列印、數字通訊接口。
2.排氣裝置，使之適用於各種材料的少量的廢氣排出。
電氣介紹
電氣部分採用與爐體機電一體化結構，整個電氣元件安裝在爐體底部的一側，結構緊湊、占用空間小。溫控安裝在爐體側面板上，觀察直觀，調節方便，溫控儀具有專家PID調節功能，可自動跟蹤設
電爐操作介紹
注意：電爐操作工應具備國家相應電氣設備操作資格，並熟讀本電爐隨機儀表說明書等技術檔案！
用戶開關板給箱式爐送電，此時程式表得電，按溫度儀表說明書設定儀表（如P、I、D參數），按工藝要求編制加熱程式，旋轉加熱啟動按扭，逐漸順時針旋轉電流調節電位器，使加熱功率到達15KW。
加熱功率可按下式計算加熱功率=儀表電壓×儀表電流×3
新矽碳棒使用時，加熱電流約為：27A，加熱電壓約為：184V，矽碳棒使用一段時間後，加熱電流將下降，而電壓將上升。
加熱停止：程式溫度結束後，加熱結束。將停止按扭旋至關位。分斷用戶開關。
注意：
a. 如果溫度控制系統及顯示系統共用一隻熱電偶，應檢查儀表輸入端子並聯時引起溫度顯示數值變化，並進行修正。
b. 設定溫度不得高於電爐參數溫度。
電爐工作時，不得打開爐門。取產品時，應等到爐溫150℃以下時
規格
| 型號 規格 | 功率（kw） | 電壓/相 | 溫度（℃） | 控制 方式 | 測溫偶 （分度號） | 爐膛材質 | 爐膛尺寸 （深×寬×高）mm |
| SX-2.5-10 | 2.5 | 220V/1 | 950 | 繼電器 | K | 高鋁 | 275×150×100 |
| SX-4-10 | 4 | 220V/1 | 950 | 繼電器 | K | 高鋁 | 300×200×120 |
| SX-8-10 | 8 | 380V/3 | 950 | 繼電器 | K | 高鋁 | 400×200×160 |
| SX-12-10 | 12 | 380V/3 | 950 | 繼電器 | K | 高鋁 | 500×300×200 |
| SX-15-10 | 15 | 380V/3 | 950 | 繼電器 | K | 高鋁 | 500×300×300 |
| SX-20-10 | 20 | 380V/3 | 950 | 繼電器 | K | 高鋁 | 500×400×400 |
| SX-25-10 | 25 | 380V/3 | 950 | 繼電器 | K | 高鋁 | 700×500×250 |
| SX-30-10 | 30 | 380V/3 | 950 | 繼電器 | K | 高鋁 | 800×500×400 |
| SX-2.5-12 | 2.5 | 220V/1 | 1150 | SSR | N | 高鋁 | 275×150×100 |
| SX-5-12 | 5 | 220V/1 | 1150 | SSR | N | 高鋁 | 300×200×120 |
| SX-10-12 | 10 | 380V/3 | 1150 | SSR | N | 高鋁 | 400×200×160 |
| SX-12-12 | 12 | 380V/3 | 1150 | SSR | N | 高鋁 | 500×300×200 |
| SX-15-12 | 15 | 380V/3 | 1150 | SSR | N | 高鋁 | 500×300×300 |
（1）熱加工、水泥、建材行業,進行小型工件的熱加工或處理。
（2）醫藥行業：用於藥品的檢驗、醫學樣品的預處理等。
（3）分析化學行業：作為水質分析、環境分析等領域的樣品處理。也可以用來進行石油及其分析。
（4）煤質分析：用於測定水分、灰份、揮發份、灰熔點分析、灰成分分析、元素分析。也可以作為通用灰化爐使用。
設備特點
升 溫 快: 1000C爐型由100C升溫至1000C，小於30分鐘
1700C爐型由100C升溫至1700C，小於90分鐘
效率高: 作實驗爐用時，可開進出風孔，加煙筒，有利於補進新鮮氧氣，加速試驗。
重 量 輕: 6升爐型僅重50公斤 9升爐型僅重65公斤 （總體重量）
容量大: 型號齊全6L 9L 20L 30L （爐膛體積） 非標產品可根據用戶需求定做。
節能安全: 6升、9升爐型採用16A/220V標準電源. 20、30升爐型採用16A/380V三相電源。
由於採用新型陶瓷纖維爐膛，保溫效果好，升溫至1000C，並保持1小時後外殼表面不燙手，
避免燙傷。（約45-55C根據使用環境定）
產品特點：
● 爐體、智慧型控制器分體設計，美觀、大方，爐門採用側開門設計。
● 採用兩側襯板式加熱元件，便於更換爐絲，採用進口超高溫發熱體，抗氧化性能更加優異，大大增加使用壽命。
● 採用陶瓷纖維絕熱，大幅度的提高了升溫速度，並減少了熱能消耗，與傳統的馬弗爐相比重量減輕1/2,升溫速度提高1倍，大大節約能源，壽命提高3.5倍；保溫效果好，爐外表溫度低
● 採用進口溫控儀表，全新數字顯示，數字設定溫度，智慧型控制輸出，可減少視讀和人為操作誤差，大大提高工作效率。
● 設有多種保護裝置，提高了安全性及可靠性
● 獨立控制系統，方便維修更換
● 爐體上開有排氣孔（可根據用戶要求增設氣體保護進、排氣空）
● 可根據用戶需要定做其他規格產品.各種非標管式爐、井式爐、箱式爐
備：可根據用戶需求定製各種規格異型加熱裝置，加熱爐膛！
溫度控制器技術參數
| 型號 | TL06/09系列 | TL20/30系列 | TL17系列 |
| 控制方式 | PID程控 | PID程控 | PID程控 |
| 適用電源 | AC220V | AC3相380V | AC3相380V/220V |
| 工步數 | 8 | 8 | 8 |
| 溫度穩定性（滿量程） | 0.2%FS | 0.3%FS | 0.5%FS |
| 時間設定範圍（升溫、保溫） | 99h59min/step | 99h59min | 999min/step |
| 爐型 | TL0610 | TL0910 | TL2010 | TL3010 |
| 使用容積 | 6L | 9L | 20L | 30L |
| 溫度 上升時間 | 100-1000C<30min | 100-1000C<30min | 100-1000C<30min | 100-1000C<40min |
| 電源類型 | AC 220V 10A | AC 220V 16A | AC 3相380V 16A | AC 3相380V 16A |
| 功率（KW） | 2 | 3 | 6 | 7.5 |
| 發熱體類型 | 電阻絲 | 電阻絲 | 電阻絲 | 電阻絲 |
| 感測器類型 | K | K | K | K |
| 爐膛尺寸 W×D×H | 200×250×120mm | 200×300×150mm | 250×400×200mm | 300×400×250mm |
| 爐體尺寸 W×D×H | 540×550×415mm | 550×590×445mm | 660×770×595mm | 710×770×635mm |
| 淨重（kg） | 50 | 65 | 85 | 100 |
| 爐型 | TL0612 | TL0912 | TL2012 | TL3012 |
| 使用容積 | 6L | 9L | 20L | 30L |
| 溫度 上升時間 | 100-1200C<40min | 100-1200C<40min | 100-1200C<50min | 100-1200C<60min |
| 電源類型 | AC220V 10A | AC220V 16A | AC 3相380V 16A | AC 3相380V 16A |
| 功率（KW） | 2 | 3 | 6 | 7.5 |
| 發熱體類型 | 電阻絲 | 電阻絲 | 電阻絲 | 電阻絲 |
| 感測器類型 | S | S | S | S |
| 爐膛尺寸 W×D×H | 200×250×120mm | 200×300×150mm | 250×400×200mm | 300×400×250mm |
| 爐體尺寸 W×D×H | 540×550×415mm | 550×590×445mm | 660×770×595mm | 710×770×635mm |
| 淨重（kg） | 50 | 65 | 85 | 100 |
| 爐型 | TL0614 | TL0914 | TL2014 | TL3014 |
| 使用容積 | 6L | 9L | 20L | 30L |
| 溫度 上升時間 | 100-1400C<50min | 100-1400C< 50min | 100-1400C<60min | 100-1400C<80min |
| 電源類型 | AC220V 10A | AC220V 16A | AC 3相380V 16A | AC 3相380V 16A |
| 功率（KW） | 2 | 3 | 6 | 7.5 |
| 發熱體類型 | 電阻絲 | 電阻絲 | 電阻絲 | 電阻絲 |
| 感測器類型 | S | S | S | S |
| 爐膛尺寸 W×D×H | 200×250×120mm | 200×300×150mm | 250×400×200mm | 300×400×250mm |
| 爐體尺寸 W×D×H | 600×550×465mm | 550×640×500mm | 660×770×595mm | 710×770×635mm |
| 淨重（kg） | 55 | 70 | 85 | 100 |
1700C馬弗爐技術參數
| 爐型 | TL0217 | TL0417 | TL0617 | TL0917 |
| 使用容積 | 2L | 4L | 6L | 9L |
| 溫度上升時間 | 100-1700C<90min | 100-1700C<90min | 100-1700C<90min | 100-1700C<90min |
| 電源類型 | AC 220V 15A | AC 220V 20A | AC 220V 25A | AC 3相380V 16A |
| 功率（KW） | 2.4 | 3.6 | 5 | 7.5 |
| 發熱體類型 | 矽鉬棒 | 矽鉬棒 | 矽鉬棒 | 矽 鉬棒 |
| 感測器類型 | B | B | B | B |
| 爐膛尺寸W×D×H | 100×180×100mm | 160×170×150mm | 160×250×150mm | 200×300×150mm |
| 爐體尺寸W×D×H | 510×600×550m | 570×575×605mm | 570×645×625mm | 6 35×715×685mm |
| 淨重（kg） | 70 | 85 | 95 | 115 |
