高壓脈衝分壓器

分壓器執行標準：GB311.1-83《高壓輸變電設備的絕緣配合——高電壓試驗技術》；GB/T4704-92《脈衝電容器及直流電容器》。 3，按高電壓試驗的有關規程使用分壓器，超出允許的運行電壓和運行時間有可能損壞分壓器。 2.引用執行的標準GB311.1-1997高壓輸變電設備的絕緣配合GB/T16927.1-1997高電壓試驗技術

主要用於雷電波測量,工頻和衝擊高電壓的電壓測量，包括雷電全波,8/20us波及其他雷電波形。是雷電波專用分壓器,具有操作簡便，顯示直觀，精度高、體積小、重量輕等特點。適用於電網一次設備的型式試驗(如氧化鋅避雷器雷電波陡波試驗、電壓互感器雷電全波試驗、高壓開關雷電全波試驗、變電站主變的型式試驗、高壓GIS試驗等)、變電站、高壓電器設備製造廠和高電壓試驗室等部門作為雷電波測量之理想設備。
特製脈衝分壓器可長期掛電網運行，滿足以下雷電脈衝波形的監測：標準雷電衝擊全波電壓波形,標準雷電衝擊截波電壓波形,標準操作衝擊全波電壓波形,產生陡度大於1000kV/μs的陡波衝擊波形,產生陡度大於2500kV/μs的陡波衝擊波形，作衝擊測量時可兼作負荷電容，與截波球隙組合可組成截波裝置。

儀器別稱

高壓脈衝分壓器,雷電高壓脈衝分壓器,雷電衝擊高壓脈衝分壓器,衝擊電壓脈衝分壓器,過電壓監測分壓器。

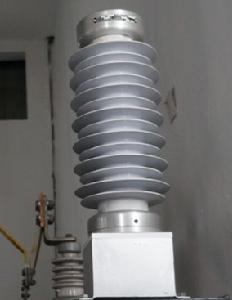

雷電脈衝分壓器

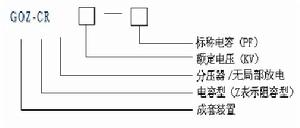

型號意義

使用環境

2．1使用地區海拔高度不超過2000m，環境空氣溫度範圍為-10～+40℃。
2．2戶內使用，其環境空氣相對濕度應不大於80%。
2．3使用環境應清潔、乾燥、無易燃、易爆及腐蝕性物質存在。

技術規格

序號	型 號	額定電壓（KV）	標稱電容（PF）	額定分壓比	特點、用途	高度（mm）	用量（kg）
1	100-1000	100	1000	200	工頻、衝擊	600	14.5
2	200-60	AC-200	60	1000	阻容並聯、工頻、無暈	1200	28
3	200-1000	AC-200	1200	3000	工頻測量、無電暈	1300	30
4	300-400	AC-300	400	1500	工頻、衝擊	1800	39
5	400-800	400	800	500	低阻尼、衝擊測量	1400	34
6	250-500	250	500	1000	工頻、衝擊測量	1760	38
7	500-1000	500	1000	1000	衝擊測量	1400	34
8	600-1000	600	1000	1000-2000	衝擊測量	1550	36
9	800-500	800	500	1000-2000	衝擊測量	2250	42
10	800-600	800	600	1000-2000	衝擊測量、截波裝置	2200	52
11	1200-400	1200	400	2000-3000	衝擊測量、截波裝置	3200	76
12	2400-500	2400	500	3000-6000	衝擊測量、截波裝置	5660	140
13	300-500	AC-300	500	3000	工頻測量、無電暈	2370	50
14	200-1000	AC-200	1000	1000	工頻測量	1650	40
15	250-1000	AC-250	1000	1000	工頻測量	2400	60
16	500-1000	AC-500	1000	1000	工頻測量	1300	180
17	750-0.001	750	1000	7500	工頻測量	5500
18	1000-0.0005	1000	500	10000	工頻測量	7500

註：額定電壓未注AC者為雷電衝擊電壓，試驗時:直流電壓1min。

技術性能

用於工頻或直流測量時，在額定電壓下可連續運行2小時。
電容器電容量和分壓比偏差範圍：±5%。
電容器介質損失角正切值，純電容分壓器，在20℃，0.4-0.5UN下tgδ≤0.0025，阻容分壓器tgδ值不作規定。
測量衝擊電壓用分壓器與其它組件構成測量系統後，其方波回響應符合GB311-83第4.4.2條要求。
分壓器執行標準：
GB311.1-83《高壓輸變電設備的絕緣配合——高電壓試驗技術》；
GB/T4704-92《脈衝電容器及直流電容器》。
在高于海拔1000m或溫濕度超出第3條要求的地區使用時，可訂製特殊設計的儀器，或降低電壓使用。

執行標準

各類設備的雷電衝擊耐受電壓 kV

系統標稱電壓（有效值）	設備最高電壓（有效值）	額定雷電衝擊（內、外絕緣）耐受電壓（峰值）						截斷雷電衝擊耐受電壓（峰值）
		變壓器	並聯電抗器	耦合電容器、電壓互感器	高壓電力電纜2)	高壓電器	母線支柱絕緣子、穿牆套管	變壓器類設備的內絕緣
3	3.5	40	40	40	-	40	40	45
6	6.9	60	60	60	-	60	60	65
10	11.5	75	75	75	-	75	75	85
15	17.5	105	105	105	105	105	105	115
20	23.0	125	125	125	125	125	125	140
35	40.5	185/2001)	85/2001)	185/2001)	200	185	185	220
66	72.5	325	325	325	325	325	325	360
		350	350	350	350	350	350	385
110	126	450/4801)	450/4801)	450/4801)	450	450	450	530
		550	550	550	550
220	252	850	850	850	850	850	935	950
		950	950	950	9501050	950	950	1050
330	363	1050				1050	1050	1175
		1175	1175	1175	11751300	1175	1175	1300
500	500	1425			1425	1425	1425	1550
		1550	1550	1550	1550	1550	1550	1675
			1675	1675	1675	1675	1675
1）斜線下之數據僅用於該類設備的內絕緣。2）對高壓電力電纜是指熱狀態下的耐受電壓值。

各類設備的短時（1min）工頻耐受電壓（有效值）kV

系統標稱電壓（有效值）	設備最高電壓（有效值）	內、外絕緣（乾試與濕試）				母線支柱絕緣子
		變壓器	並聯電抗器	耦合電容器、高壓電器、電壓互感器和穿牆套管	高壓電力電纜	濕試	乾試
1	2	31)	41)	52)	62)	7	8
3	3.5	18	18	18/25		18	25
6	6.9	25	25	23/30		23	32
10	11.5	30/35	30/35	30/42		30	42
15	17.5	40/45	40/45	40/55	40/45	40	57
20	23.0	50/55	50/55	50/65	50/55	50	68
35	40.5	80/85	80/85	80/95	80/95	80	100
66	72.5	140160	140160	140160	140160	140160	165185
110	126.0	185/200	185/200	185/200	185/200	185	265
220	252.0
		360	360	360	360	360	450
		395	395	395	395	395	495
					460
330	363.0	460	460	460	460
		510	510	510	510570
500	550.0
		630	630	630	630
		680	680	680	680
				740	740
註：表中給出的330~500kV設備之短時工頻耐受電壓僅供參考。1）該欄中斜線下的數據為該類設備的內絕緣和外絕緣乾狀態之耐受電壓。2）該欄中斜線下的數據為該類設備的外絕緣乾耐受電壓。

安裝操作

1，固定安裝的分壓器與其它設備部件間的連線應牢固穩定，電氣接觸良好，電氣絕緣可靠，不傾斜，不彎扭。
2，獨立安裝的分壓器與底盤、腳輪（或小車）間的連線，各級電容器之間的連線均應牢固、穩定，電氣連線必須良好，接地線必須符合規定。低壓臂電纜線等的連線處不可有鬆動或接觸不良現象。
3，按高電壓試驗的有關規程使用分壓器，超出允許的運行電壓和運行時間有可能損壞分壓器。
4，作直流試驗後必須將分壓器、低壓端子短接，使電容器充分放電。若長期不用，建議高、低壓端了短接，電容器處於直流電場中兩極間可能出現較高電壓，接觸前應予以放電。
5，分壓器應保持乾燥、潔淨，應經常擦拭，去除灰塵，防水、防油污。

引用國標

1.本套設備滿足現行國際標準IEC、國家標準GB及有關行業標準DL。
2.引用執行的標準
GB311.1-1997高壓輸變電設備的絕緣配合
GB/T16927.1-1997高電壓試驗技術 一般試驗要求
GB/T16927.2-1997高電壓試驗技術 測量系統
GB/T16896.1-1997高電壓衝擊試驗用數字記錄儀
GB/T16896.1-2005高電壓衝擊測量儀器和軟體
ZBF24 001-90衝擊電壓測量實施細則
GB191包裝運標誌
GB4208外殼防護等級
GB813-89衝擊試驗用示波器及峰值表
