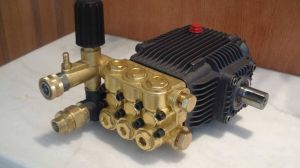

高壓柱塞泵

高壓柱塞泵

高壓柱塞泵的使用壓力一般應在10MPa~100MPa之間。它屬於容積式泵,藉助工作腔里的容積周期性變化來達到輸送液體的目的;原動機的機械能經泵直接轉化為輸送液體的壓力能;泵的容量只取決於工作腔容積變化值及其在單位時間內的變化次數,理論上與排出壓力無關。往復泵是藉助於活塞在液缸工作腔內的往復運動(或通過隔膜、波紋管等撓性元件在工作腔內的周期性彈性變形)來使工作腔容積產生周期性變化的。在結構上,往復泵的工作腔是藉助密封裝置與外界隔開,通過泵閥(吸入閥和排出閥)與管路溝通或閉合。

基本信息

特點

高壓柱塞泵高壓柱塞泵

1.瞬時流量是脈動的

這是因為在柱塞泵中,液體介質的吸入和排出過程是交替進行的,而且活塞在位移過程中,其速度又在不斷地變化之中。在只有一個工作腔的泵中,泵的瞬時流量不僅隨時間而變化,而且是不連續的。隨著工作腔的增多,瞬時流量的脈動幅度越來越小,乃至在實用上可以認為是紊流

2.平均流量是恆定的

理論上,泵的流量只取決於泵的主要結構參數 n(每分鐘往複次數)、S(活塞行程)、D(活塞直徑)、Z(活塞數目),與排出壓力無關,且與輸送介質的溫度、粘度等物理、化學性質無關。所以說泵的流量是恆定的。

3.泵的壓力取決於管道特性

柱塞泵的排出壓力不能由泵本身限定,而是取決於泵裝置的管道特性,並且與流量無關。也就是說,如果認為輸送液體是不可壓縮的,那么,在理論上可認為往復泵的排出壓力將不受任何限制,即可根據泵裝置的管道特性,建立泵的任何所需的排出壓力。當然,所有往復泵都有一個泵的排出壓力的規定,這不是說該泵的排出壓力不會再升高,而只是說,由於原動機額定功率和泵本身的結構強度的限制,不允許在超出這一排出壓力下使用而己。

4.對輸送介質有較強的適應性

柱塞泵原則上可以輸送任何介質,幾乎不受介質的物理性能和化學性能的限制。當然,由於液力端的材料和製造工藝以及密封技術的限制,有時也會遇到不能適應的情況。

5.有良好的自吸性能

柱塞泵不僅有良好的吸入性能,而且還有良好的自吸性能。因此,對多數往復泵來說,在啟動前通常不需灌泵。機器效率高,節能。

流量

泵的理論流量:Qt=AsnZ

式中Qt泵的理論流量;A柱塞(或活塞)的截面積;S行程;n曲軸轉速(或柱塞的每分鐘往複次數)Z聯數(柱塞或活塞數)

泵的實際流量:Q=Qt-Q。

式中Q泵的流量;Qt泵的理論流量;Q泵的流量損失。造成泵的流量損失的因素有:由於液體壓縮或膨脹造成的容積損失;由於閥在關閉時滯後造成的容積損失;由於閥關閉後不嚴,通過密封面的泄漏造成的容積損失;通過柱塞、活塞桿或活塞環的泄漏造成的容積損失。泵的瞬時流量。

功率

泵的有效功率:單位時內,被泵排出的液體從泵獲得的能量稱為有效功率。

Ne=PQ式中Ne有效功率,P全壓力,Q流量。代入單位後公式變為:Ne(KW)=1/36.7×P(Kgf/cm2)×Q(m3/h)。考慮到傳動裝置的效率、機械摩擦、容積效率、介質溫升等原因造成的功率損失,選擇原動機功率時,對低壓往復泵,N=1/(0.85~0.9)N;對高壓往復泵,N=1/(0.75~0.85)N。往復泵的套用範圍柱塞泵主要適用於高壓小流量,要求泵的流量恆定或定量、成比例輸送各種不同的介質,或者要求吸入性能好,或者要求有自吸性能的場合。在當今世界能源緊缺的形勢下,往復泵作為節能產品,在能源礦山開採、石油精細化工、食品藥品加工等眾多行業中得到了廣泛使用。這類泵結構比較複雜,配套性強而通用性差,品種多而批量小。
