背景：電力行業中，35KV及以上變電站聯絡線閉鎖，多年來一直是個老大難，微機閉鎖、機械“五防”鎖一直不能解決。為此，電力生產中帶負荷合分進線側接地閘刀的事故時有發生，這一問題被視為電力生產的隱患之一，由此誤操作而造成的電網停電、人員傷亡給國家帶來不可估量的損失，人們想了不少辦法也不能徹底解決這一問題。隨著高科技產品在電力生產中的套用，為了確保變電站線路停電後再合分接地閘刀，我公司設計了高壓帶電顯示閉鎖裝置，用它來同戶外人工驗電裝置雙重把關進行接地閘刀的合分操作，從而解決這一難題。

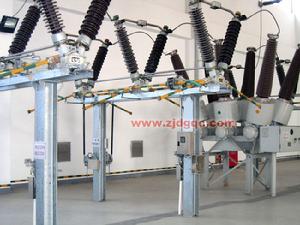

DXW戶外高壓帶電顯示閉鎖裝置現場運行圖DXW(N)型高壓帶電顯示閉鎖裝置主要套用在35KV及以上變電站、發電廠對各站之間的聯絡線線路側接地閘刀進行強制閉鎖，在複雜的電力線路中作帶電體監視，在配網自動化中為電力監控中心提供設備運行的監視信號。
設計思路：在整體電路框圖確定的前提下，進行各個分電路的設計是確保產品可靠的關鍵。我們在整個電路的設計中採用了完整的設備自診斷功能，採用了可程式控制器技術，對各個分部電路進行線上掃描，再對這一掃描信號進行回收採集，對各個工作電路進行全方位診斷。
產品特點：針對電力行業要求穩定性能高的特點，我們採用了有特色的控制電路。產品已經能夠實現：探頭線路
DXW高壓帶電顯示閉鎖裝置外形圖質量保證：元器件選用上，為了確保產品的可靠性，我們全部採用了工業級標準，目前市場上現有的產品有交流、直流型之分，這樣設備在安裝過程中給用戶帶來了極大的不方便。為此，我們採用了現在最先進的交直流電源模組，電源電壓可以從100V至240V交直流通用，這樣在電力行業中就可以全方位使用。在閉鎖電路的保護迴路中，同類產品全是採用傳統的保險絲進行保護，我們選用了現在國際流行的自復位保險絲，當負載超過額定工作電流時，負載就會自動斷開，故障排除後設備就會自動恢復，產品從可靠性上提高了一個新的擋次。
感應原理：該裝置利用高壓電場與感測器之間的電場耦合原理，在安全距離外進行感應式（非接觸式）測量。產品功能齊全，安全可靠，具有閃光顯示、聲響報警、自檢及啟動強制閉鎖迴路功能，具有明顯的方向性，較高的靈敏度和可靠性。
使用範圍：本裝置廣泛適用於交流50Hz、額定電壓35～500kV的戶外（也用於戶內）電氣網路或設備上。
與其它設備配合：高壓帶電顯示閉鎖裝置能在帶電設備安全距離外檢測網路（設備）是否帶電，與電磁鎖、機械程式鎖、微機閉鎖等防誤裝置配合實施強制閉鎖，是戶外（戶內）電氣網路或設備上防止電氣誤操作的較理想的安全裝置。
