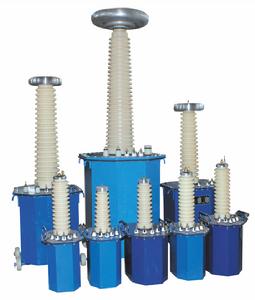

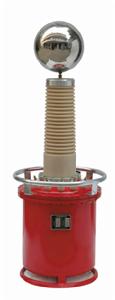

高壓實驗變壓器

高壓實驗變壓器，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗和直流泄漏試驗，是高壓試驗中必不可少的儀器。

產品描述

高壓實驗變壓器（high voltage testing transformer） 別名：試驗變壓器，交直流試驗變壓器，交直流耐壓機，交流耐壓機，耐壓機，高壓變壓器採用環氧樹脂，變壓器油絕緣形式及採用CD型鐵芯結構工藝，可有效地削弱漏磁，確保絕緣強度和提高抗濕能力，具有體積小，重量輕，攜帶方便，造型美觀及免維修，性能可靠等特點。實用於電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗和直流泄漏試驗，是高壓試驗中必不可少的儀器。

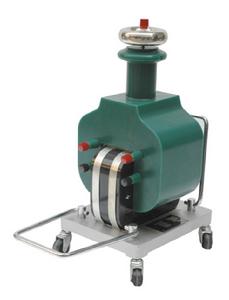

產品結構

輕型高壓試驗變壓器鐵芯為單框式。線圈採用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。高壓矽堆用特殊工藝封裝在套管內，產品的外殼製成與器芯配合較佳的八角形結構，整體外型美觀大方。

工作原理

輕型高壓試驗變壓器為單相變壓器，聯結組標號II。單台高壓試驗變壓器的工作過程，用交流220V（10KVA以上為380V）電壓接入電源控制箱（台），經電源控制箱（台）內自藕調壓器（50KVA以上調壓器外附）調節0~200V（10KVA以上0~400V）電壓至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

試驗變壓器技術指示

型號	容量	高壓電壓	高壓電流	低壓輸入		變比	溫升℃
	(KVA)	(KV)	(mA)	電壓(V)	電流(A)	高/儀	30分鐘
YDQC-1.5/50	1.5	50	30	200	7.5	500	10
YDQC-3/50	3	50	60	200	15	500	10
YDQC-5/50	5	50	100	200	25	500	10
YDQC-10/50	10	50	200	200	50	500	10
YDQC-20/50	20	50	400	380	53	500	10
YDQC-30/50	30	50	600	380	79	500	10
YDQC-50/50	50	50	1000	380	12	500	10
YDQC-5/100	5	100	50	200	25	1000	10
YDQC-10/100	10	100	100	200	50	1000	10
YDQC-20/100	20	100	200	400	50	1000	10
YDQC-30/100	30	100	300	400	75	1000	10
YDQC-50/100	50	100	500	400	125	1000	10
YDQC-20/150	20	150	133	400	50	1500	10
YDQC-30/150	30	150	200	400	75	1500	10
YDQC-50/150	50	150	333	400	125	1500	10
YDQC-100/150	100	150	667	400	250	1500	10
YDQC-50/200	50	200	250	400	125	2000	10
YDQC-100/200	100	200	500	400	250	2000	10
YDQC-150/200	150	200	750	400	375	2000	10
YDQC-200/200	200	200	1000	400	500	2000	10
YDQC-300/200	300	200	1500	400	600	2000	10
YDQC-50/300	50	300	170	400	125	3000	10
YDQC-100/300	100	300	333	400	250	3000	10
YDQC-150/300	150	300	500	400	375	3000	10
YDQC-200/300	200	300	667	400	500	3000	10
YDQC-300/300	300	300	3000	500	600	3000	10
