飛灰含碳檢測裝置

現場參量顯示： 智慧型現場站智慧型取樣裝置飛灰含碳現場單元微波檢測單元 軟體輸出圖形非動力等速取樣

產品概述

飛灰含碳監測裝置是為電站鍋爐煙氣飛灰含碳量實時連續監測而設計的專用設備。它由飛灰含碳量現場檢測站和系統主控單元（上位操作站）兩部分組成，之間通過現場匯流排連線。現場站利用安裝於鍋爐尾部煙道內的灰樣收集器適時收集待測灰樣，再通過介質微波檢測感測器將灰樣的含碳量轉換成與之相對應的電壓信號，經微機處理單元運算，向系統傳送飛灰含碳量數據，為鍋爐運行提供燃燒調整以及熱效率計算的依據。

檢測方式以及原理

採用取樣式微波檢測原理

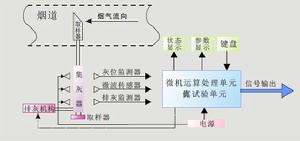

飛灰含碳原理圖

主要技術參數

灰樣含碳量測量範圍:0~20%測量誤差

±0.5%（含碳量在 0~6%）
±0.8%（含碳量在6%~20%）

現場狀態顯示：

（二位LED數碼管）
現場參量顯示：
（六位LED數碼管）

輸出信號：

現場匯流排接口 一路
串列通訊藉口 一路
4-20mA模擬量輸出 二路
故障報警開關量 一路

檢測周期

2-25分鐘/次

環境溫度

-28-60℃

相對濕度

無凝露

每次檢測灰量大於200cm3電源要求

220V AC0.5 50HZ(不含排灰動力源)

排灰動力源功率

1.5KW

完美的防堵設計

徹底解決取樣式飛灰檢測系統的堵灰現象
取樣槍內徑 ø15增加為ø76保證飛灰通道的通暢性
採用負壓排灰方式，將集灰器中的飛灰利用煙道中的強大負壓從取樣強原路排出。
保留動力排灰系統對灰路進行吹掃。

系統組成

智慧型現場站

智慧型取樣裝置

飛灰含碳現場單元

微波檢測單元
信號處理與顯示單元
電控單元上位主機單元

智慧型顯示
軟體輸出圖形

系統特點

非動力等速取樣
可靠數據檢測
負壓排灰
安裝簡單，使用方便，易於維護
