組成
主電路主要包括主變壓器、功率整流器件和一些檢測、保護裝置等。電鍍電源中的主變壓器是將交流電源電壓降低為電鍍工藝所需要的電壓值。晶閘管整流器中使用的是工頻(50Hz)變壓器，高頻開關電源中使用的是高頻(10～50kHz)變壓器。檢測裝置包括電壓表、電流互感器等。保護裝置主要是用於功率整流器件的過流保護。
控制電路主要包括晶閘管或IGBT等的觸發控制電路，電源的軟啟動電路，過流、過壓保護電路，電源缺相保護電路等。
電源介紹
適用於電鍍鋅、鍍鎳、鍍錫、鍍鉻、鍍銅、鍍鎘等有色金屬；鍍金、鍍銀等貴重金屬的精密電鍍。
1．降低孔隙率，晶核的形成速度大於成長速度,促使晶核細化。
2．改善結合力，使鈍化膜擊穿,有利於基體與鍍層之間牢固的結合。
3．改善覆蓋能力和分散能力，高的陰極負電位使普通電鍍中鈍化的部位也能沉積,減緩形態複雜零件的突出部位由於沉積離子過度消耗而帶來的“燒焦”“樹枝狀”沉積的缺陷，對於獲得一個給定特性鍍層(如顏色、無孔隙等)的厚度可減少到原來1/3~1/2,節省原材料。
4．降低鍍層的內應力，改善晶格缺陷、雜質、空洞、瘤子等,容易得到無裂紋的鍍層，減少添加劑。
5．有利於獲得成份穩定的合金鍍層。
6．改善陽極的溶解,不需陽極活化劑。
7．改進鍍層的機械物理性能，如提高密度降低表面電阻和體電阻,提高韌性、耐磨性、抗蝕性而且可以控制鍍層硬度。
傳統的電鍍抑制副作用的產生、改善電流分布、調節液相傳質過程、控制結晶取向顯得毫無作用，面對絡合劑和添加劑的研究成了電鍍工藝研究的主要方向。納米開關電源解決了傳統整流器存在的缺陷。
8．提高產品成品率、產品質量。
選擇
選擇電鍍電源有三個要求：第一，要符合電鍍工藝所要求的規範，包括電源的功率大小、波形指標、電流電壓值可調範圍等；第二，是電源本身的可靠性能，這主要是指結構的合理性、安全性以及線路特點、冷卻方式等；第三，要考慮其價格的性價比。
確定一個鍍種及其所有的鍍槽要配置多大的和什麼樣的電源是實施電鍍生產首要的重要工作。實際生產當中確定確定電鍍電源有兩種方法：一種要根據鍍液容量來確定的體積電流密度法；另一種是按受鍍面積來計算的單位面積電流密度法。
所謂體積電流密度，就是根據每升鍍液鍍液允許通過的最大電流來調整整個鍍槽需要通過的電流強度，從而確定所要用的電源最大和常規輸出的功率。鍍銅一般是0.2～0.3A/L，鍍鎳是0.1～2.5A/L，光亮鍍鎳是0.3～0.35A/L，酸性鍍鋅是0.5～0.6A/L，鹼性鍍鋅可達1.2A/L，鍍鉻是2～3A/L。以鍍亮鎳為例，600L的鍍液最大工藝電流可達0.3A/L×600L=180A，這樣選用200A的電源即可。
根據受鍍面積也可以計算出最大電流。以鍍鉻為例，如果是600L的鍍液，在60℃時，允許的最大電流密度為100A/dm2，設鍍槽滿載時可以鍍10dm2，則所需要的電源最大輸出電流為100A/dm2×10dm2=1000A，也就是要配置1000A、18V的整流電源。
在確定了電源的功率大小以後。還要根據電鍍工藝的需要和電鍍現場的條件來選擇電鍍電源的波形、冷卻方式、體積大小和防腐蝕能力等，包括成本因素綜合僅以平衡。
特點
1．體積小、重量輕：
體積與重量為可控矽電鍍電源的1/5-1/10，便於您規劃、擴建、移動、維護和安裝。
2．節能效果好：
開關電源由於採用了高頻變壓器，轉換效率大大提高，正常情況下較可控矽設備提高效率10%以上，負載率達70%以下時較可控矽設備提高效率30%以上。
3．輸出穩定性高：
由於系統反應速度快（微秒級），對於網電及負載變化具有極強的適應性，輸出精度可優於1%。開關電源的工作效率高、所以控制精度高，有利於提高產品質量。
4．輸出波形易於調製：
由於工作頻率高，其輸出波形調整相對處理成本較低，可以較方便的按照用戶工藝要求改變輸出波形。這樣對於工作現場提高工效，改善加工產品質量有較強作用。
電源參數
| 品名 | 電鍍電源 | ||
| 型號 | SOYI | SOYI | |
| 輸入 | 相數 | 1相/3相 | |
| 電壓 | 220/380V | ||
| 頻率 | 50/60Hz | ||
| 輸入方式 | 國標/4線(3火1地) | ||
| 輸出 | 波形 | 直線 | 脈衝方波 |
| 功率範圍 | 1KW-1000KW | ||
| 電壓範圍 | 0—500V | ||
| 電壓穩定度 | ≤1% | ||
| 電流範圍 | 0—30000A | ||
| 電流穩定度 | ≤1% | ||
| 頻率 | / | 20Hz-100KHz | |
| 占空比 | / | 0-100% | |
| 效率 | ≥90% | ||
| 控制 | 功率 | 恆功限功控制，可本地控制也可通過RS485/232 PLC控制，0-10V或4-20mA模擬量控制 | |
| 電壓 | 恆壓限壓控制，可本地控制也可通過RS485/232 PLC控制，0-10V或4-20mA模擬量控制 | ||
| 電流 | 恆流限流控制，可本地控制也可通過RS485/232 PLC控制，0-10V或4-20mA模擬量控制 | ||
| 頻率 | / | 連續可調或固定輸出 | |
| 占空比 | / | 分段可調或固定輸出 | |
| 換相 | 手動/自動 | ||
| 定時 | 0-9999s | ||
| 保護 | 具備缺相、斷水、過熱、過壓、過流、短路、超載等保護功能 | ||
| 冷卻 | 風冷/水冷/油浸水冷 | ||
| 外型 | 台式/立式 | ||
| 備註 | 特殊規格可定做 | ||
型號

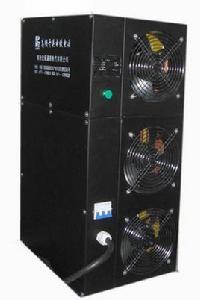

500A12V電鍍電源
電鍍電源是替代老式可控矽整流器及油浸電源的最佳選擇！該產品以進口大功率絕緣柵雙極型電晶體“IGBT”模組為主功率器件，以超微晶（又稱納米晶）軟磁合金材料為主變壓器鐵芯，主控制系統採用了多環控制技術，結構上採取了防鹽霧酸化措施，整機設計合理，性能優越。
性能特點：
高可靠性——全密封結構完全隔離了設備器件與外界的觸，防腐性能強。
高穩定性——系統反應速度快，輸出精度可優於1%。
保護齊全——出現過壓、欠壓、過熱、過流、缺相、缺水能自動發出警報。
節電效果好——較可控矽整流器可節電20%-30%。
體積小、重量輕——體積與重量為可控矽整流器的1/5-1/10，便於您規劃、移動和安裝。
500A/12V電鍍電源主要技術參數：
功 率 容 量 ：6.8KW
輸 出 電 壓 ：0—12V；輸 出 電 流 ：0—500A
輸 入 電 壓 ：AC380V；輸入電源頻率：50HZ；逆 變 頻 率 ：20KHZ
效 率：≥89%；調節精度：≤1% ；功率因數：≥90%
冷 卻 方 式 ：風冷或水冷；保護方式：過壓、欠壓、過熱、過流
絕 緣 等 級 ：B級；防 護 等 極 ：IP20
水冷體積尺寸及重量：340×340×220（mm）；18KG；
風冷體積尺寸及重量：290×380×560（mm）；30KG。
用電情況：
500A 12V電鍍電源效率為89%，500A12V電源計算用電情況（工作時間為12小時）：
500A 12V (開關電源) 用電量： 6÷0.89×12=80（度）
500A 12V (可控矽電源) 用電量： 6÷0.75×12=96（度）
