電滑環

電滑環

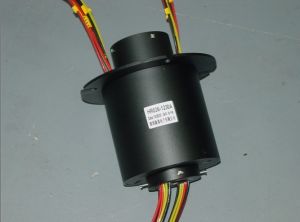

電滑環就是用來導電的滑環在所有滑環系列中使用最廣泛,也稱電刷、碳刷、集電環、集流環、匯流環、旋通、旋轉電氣關節,專用於在無限制連續旋轉時,傳輸功率電源、信號電源。

電滑環 電滑環
電滑環 電滑環

電滑環:電滑環顧名思義就是用來導電的滑環在所有滑環系列中使用最廣泛,也稱電刷、碳刷、集電環、集流環、匯流環、旋通、旋轉電氣關節,專用於在無限制連續旋轉時,傳輸功率電源、信號電源。定子與轉子部分分別引出導線連線固定結構與旋轉結構的電源與終端電器,並隨之旋轉。根據其整體結構的不同,分為實圓滑環(在旋轉體上挖一個孔,安裝滑環),空圓滑環(將滑環安裝在旋轉軸上),以及分離滑環、扁盤滑環、水銀滑環、特型滑環等等。

電滑環:就是負責為旋轉體連通、輸送能源與信號的電氣部件。根據傳輸介質來區分,滑環分為電滑環、流體滑環、光滑環。也可通俗的統稱為“旋轉連通”或“旋通”。 滑環通常安裝在設備的旋轉中心,主要由旋轉與靜止兩大部分組成。旋轉部分連線設備的旋轉結構並隨之旋轉運動,稱為“轉子”,靜止部分連線設備的固定結構的能源,稱為“定子”。滑環整體依靠彈力搭接原理、滾動搭接原理、或密封原理,以及巧妙的運動結構與密封結構設計、精密的零件製作配合、合理的選材等,構成穩定可靠的旋轉連通系統。只要將滑環附著於無限旋轉的設備上,就可以給旋轉體提供動力能源,使旋轉體在無限旋轉運動的同時,還能進行其它運動、或檢測旋轉狀態下的工作狀況。

傳統的電滑環也稱為“集電環”或“匯流環”。國內幾十年前已有成熟的設計技術及成熟的製作工廠,主要傳輸大電流,採用碳刷緊靠銅環的技術。缺點:局限於傳輸大電流,而且,因磨擦產生大量碳合金粉,需要定期清理或更換碳刷。由於現代精密電子與精密機電產品的迅猛發展,精密電滑環應運而生。其原本專用於航空、航天等超高端領域,現在,已普遍用於民用精密電子、電氣設備。部分系列已製作成通用電氣配件。

電滑環:多使用於多功能、高性能、高精密、多元連續旋轉運功的高端工業電氣設備或精密電子設備之中,如:航天設備、雷達通訊設備、醫療設備、自動加工設備、冶煉設備、礦山設備、電纜設備、遊樂設備、展示設備、智慧型攝像頭、化學反應釜、晶體爐、線材絞線機、風車、機械臂、機器人、盾構機、旋轉門、測量儀、航模、特種汽車、特種輪船等。滑環為這些機電設備實現複雜運動提供可靠的能源與信號傳輸方案。也可以說:滑環,是高級智慧型運動設備的標誌。

電滑環:還可以根據使用情況製作成各種特殊外形,混合傳輸電源、光源、流體壓力源,或與其它電氣元件配裝使用,如:特殊異形、超大外形,連體齒輪、鏈輪、皮帶輪、插頭,電源與光源混合,電源與壓力流體混合,配裝光、電、聲、溫感測器、光纖收發器、壓力表、氣動元件等,組合成一種多功能的電氣件總成,以達到節省空間、簡化設計結構的特殊要求。

電滑環 電滑環

而設計電滑環所需要的技術參數.如下這也是保證電滑環能正常使用的一些常規數據.而一些特殊要求的則需要更詳細的技術參數
