公司簡介
德陽蜀高電力電子有限責任公司專業從事電力計量、測試套用開發的高新技術企業。目前主要以光電互感器、數字互感器、大電流互感器、寬頻互感器、鉗形電流互感器、開合式電流互感器、羅柯夫斯基線圈、戶外高壓開啟式電流互感器產品為主導。公司始終以高科技產品為主體，塑造銳意進取、誠信實意的企業形象。
公司名稱：德陽蜀高電力電子有限責任公司
地址：四川省德陽市羅江縣工業園區

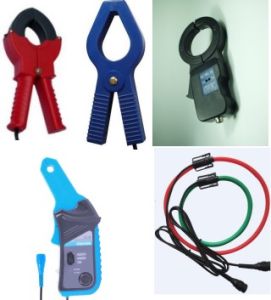

Q80系列鉗形電流互感器

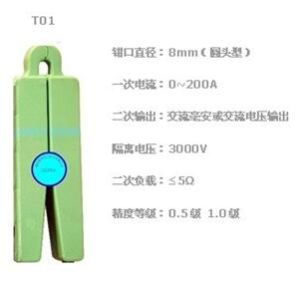

T01

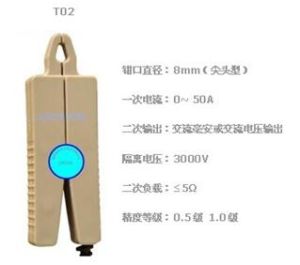

T02

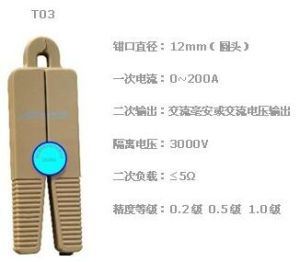

T03

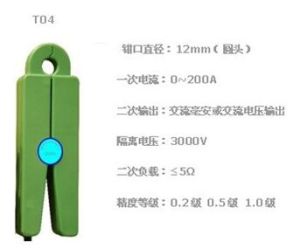

T04

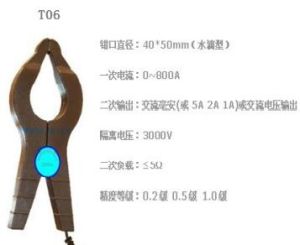

T06
T07概述：
Q80系列鉗形電流互感器是一款精密電流互感器（直流感測器），是專門為電力現場測量計量使用特點設計的。該系列互感器選用高導磁材料製成，精度高。線性優。抗干擾能力強等。使用時可以直接夾住母線或母排上無須截線停電其使用十分方便。
Q8O系列鉗形電流互感器已多次被鐵道部門使用檢測目前D字開頭列車上高頻電流信號，其性能優越。
電氣參數：
輸入：0～5000A
輸出：0～5V或1A～5A也可以變送器式輸出標準信號4～20mA
精度：從0.1%～1%；
頻率：3Hz～100KHz；
隔離耐壓：3500VAc
Q80電流探頭
電氣參數：
規格型號 Q80-200AQ80-300AQ80-500AQ80-800AQ80-1000AQ80-1200AQ80-3000A
額定電流 0~200A300A500A800A1000A1200A3000A
電流鉗線性範圍 1.2倍額定電流
輸出電壓 4V、5V（可選電流輸出0～20mA、4～20mA）
輸出精度 ±1%
溫度漂移 0.05%/℃
反應時間 ＜15μSdi/dt=50A/μS
供電電源 ±5V±12V、±15V（±5%）
消耗電流 25mA
絕緣電壓 3KVAC50Hz1分鐘
頻率 800KHZ
端子的接線：
1.＋電源正極2.－電源負極3.M輸出4.G地
2、箭頭的方向示為：輸入的電流方向。
3、增益調節器：出廠前已按額定值校準，勿須調節。
4、零點調節器：線上排電流為0時，微調零點調節器，使輸出值為0。
套用特性：
用於測量直流、交流及脈衝電流，原、副邊之間高度絕緣。外殼符合UL94-V0標準。
