產品名稱
電流互感器二次過電壓保護器
概述
CT正常工作時,二次側處於近似短路狀態,輸出電壓很低,但在運行中如果二次繞組開路,或一次繞組流過異常電流(如雷電流、諧振過電流、電容充電電流、電感啟動電流、一次負載短路電流等),就會在二次側產生數千伏甚至上萬伏的過電壓,這不僅給二次系統絕緣造成危害,還會使CT過激而燒損,甚至危及工作人員的生命安全。
用 途
電流互感器二次過電壓保護器主要用於各種CT二次側的異常過電壓保護。保護器固接於CT二次繞組兩端,正常運行時泄漏電流極小,呈高阻狀態;當CT二次迴路開路或一次繞組出現異常過流時,保護器瞬間動作限壓、延時短路並發出信號。面板上自動顯示故障部位,並有無源接點信號輸出(帶通訊的產品可以實現)。故障排除後,二次繞組產生的過電壓使保護器迅速動作將CT二次側短路按手動復位按鈕(新產品可以自動復位),電路恢復原狀態後又可重新投入正常運行。CT故障時具有自動轉接CT二次側繞組功能,並帶有聲光告警,動作接點輸出,動作後自動復位等功能。
技術指標
1正常漏電流:<1Ma
2導通電壓Uc: 150V±10%
3導通時間Ts:500ms≤Ts≤250ms
4遙信繼電器接點容量:AC220V/5A
5保護繼電器接點容量:AC220V/15A
6使用的CT規格:二次側峰值大於150V
7保護電流:≥5A
8工作環境:溫度:-20C~70C
濕度:≤95%RH
9復位方式:按壓“復位”按扭;自動“復位”
10抗震性能:10~50-10HZ 2g 3min
11抗干擾:4.4KV/M
12外型尺寸: ZCTB-1:48×48×90(mm)
ZCTB-(2~6):145×90×73(mm)
13耐壓:2KV 50HZ 1min
14安裝方式:面版式、導軌式或固定式安裝
接線原理
一般情況下,電流互感器均接在A、B、C三相上,少數接在兩相上,個別接在一相上。電流互感器二次繞組接線絕大多數為星形連線,少數為三角形連線。本保護器為二次繞組星形連線,二次繞組A、B、C對應連線在保護器A、B、C接線端子上,A、B、C三相二次中性點(虛地N)連線在保護器的N接線端子上。若只用A、B繞組,C相可以不接線不會影響保護器的正常工作。
AC220V電源直接接在保護器AC220V端子上,一對常開和一對常閉接點(共用中間活動端)為無源輸出端子,供用戶根據實際需要使用。

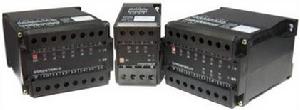

產品型號 市場常用型號圖示
CTB等價於CTP
