電機殼測試設備

一、電機殼測試台 概述

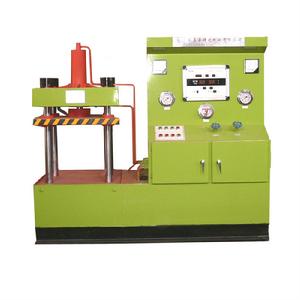

(圖)電機殼測試設備電機殼測試設備

TJD型電機殼測試台25T-1000T液壓機為上壓式四柱型,分手動操作和自動二類,工作壓力可按生產工藝要求任意調整,並可實現電機殼的密封、強度、適用於電機生產過程中的殼測試,如防爆級別、絕緣程度、殼體強度等。該設備已經在全國各地電機廠家廣泛使用。

二、電機殼測試台 工作原理及結構

TJD型電機殼測試台集液壓,機械、電器、液動供水泵於一體,採用液壓油缸壓緊。對被試電機殼進行性能試驗。液壓系統是本測試台的動力主源,用於液壓油缸驅動和液供水泵的功能執行。液壓油缸壓緊工作壓力是按電機殼壓力等級不同進行調節增壓(最高液壓增壓壓力30.0MPa)。壓緊可靠功能滿足通徑大小和壓力等給不同電機殼測試。液動供水泵裝置有微壓和高中壓二檔,依照本測試操作順序,在電器和減壓調節閥門的控制下,進行電機殼介質壓力試驗,供水泵壓力範圍0.06-1.2Mpa(可按照用戶要求定製壓力),供壓介質防鏽水或油液。本測試台底部設定貯存水箱,確保液體介質循環使用。
三、電機殼測試台 型號及參數:

型號

Model
公稱壓力

Nominal

Pressure
工作檯面

Work table
液壓工作力

Hydraulic working Power
活塞行程

Piston travel
電機功率

Power of

motor

機重

Weight fmachine
TJD-400
0.06-1.2Mpa
700x600mm
30Mpa
380mm
2.2
1.4T
TJD-600
0.06-1.2Mpa
1150x950mm
30Mpa
600mm
2.2
2.1T

四、電機殼測試台 使用注意事項和要求

1、設備安裝:校好設備安置水平,或用混凝土固定腳螺栓。
2、選用30 — 40#液壓油或20#機械油注入油箱、油量不能低於油位計下限。
3、確保對被試電機殼不會腐蝕及本機供壓介質要求的需要。本機貯水箱液體介質為防鏽水或油液,按使用量情況放入貯存水箱。
4、接通電源,按油泵起動,檢查電機轉動方向是否正確(順時針方向),調節油泵壓力在5 0MPa進行試機,檢查各管路有無泄漏,發現不良現象應立即進行檢修。
5、測試電機殼時,首先根據被試電機殼試驗要求參照《壓緊油缸所需壓力對照表》進行試驗壓力增壓調節。嚴禁增壓超高壓工作。防止被試電機殼變形損壞。
6、液動供壓泵工作之前,先將減壓調節閥調設在相應使用壓力位置上,然後進行介質壓力工作。
7、貯水箱液體試驗介質,要定期更換,對新啟用的防鏽水或油在使用1個月左右應清洗貯水箱,同時更換防鏽水,以後三個月或半年更換一次。8、油箱和濾油器要定期清洗,油箱油液要定期更換油液溫度不能超過55~C。
9、電機殼測試台拉桿表面和活動處,要經常加油,保持潤滑使用。

五、相關製造商:永嘉縣特優機械有限公司地址:浙江省永嘉縣甌北鎮五星工業區(陽光路五星村委會大樓對面)

總 機:0577-67996911 傳 真:0577-67996922
業務電話:0577-67953666

網 址:http://www.tejing.cn 網址2:http://www.cntjv.com Email:[email protected]
