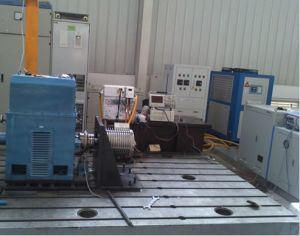

單三相異步電機型試試驗測試系統

一、概述
電動機測試系統按照國家標準GB/T1032-2005,<<三相異步電動機試驗方法>>、B9651-2008<單相異步電機試驗方法>進行研製,兼容電動機的性能測試,可進行空載試驗,堵轉試驗、負載試驗,熱試驗,MS最大轉矩試驗。
系統運用PLC工業控制技術,通過上下位結構計算機數據採集控制系統,測量電動機功率、電流、電壓、頻率、轉矩、轉速、效率、功率因數、溫升;帶電腦自動採集系統、數據自動處理系統;系統能按時顯示採集數據和曲線,可對空載、負載測試、堵轉測試結果進行分析處理,並進行曲線繪製;由電動機測試專用軟體包全程控制電動機試驗過程,包括數據自動採集與處理、實時顯示採集數據和曲線、可對空載測試與負載測試和堵轉測試結果進行分析處理。
二、主要試驗內容:
1、電機電阻
2、耐壓試驗
3、空載試驗
4、功率扭矩試驗
5、溫升試驗
6、效率試驗
7、堵轉試驗
8、負載試驗
9、M-S特性測試
三、技術指標:
1、轉矩測量精度:±0.5%或±0.2%;
2、轉速測量精度:±0.2%;
3、電壓、電流、功率精度0.5級或0.2級;
4、直流電阻精度:±0.2%;
5、溫度測量精度:0.5%;
四、系統試驗軟體功能
1、扭矩、轉速、電流、電壓、功率、功率因數、工頻等通過儀表的接口485/232自動採集,溫度、電阻鍵盤鍵入計算機,計算機進行數據處理、顯示、報表、曲線擬合、列印等。
2、異步電機計算機測試系統軟體依據GB-1032編制,完成空載試驗、堵轉試驗、負載試驗、溫升試驗等,自動完成數據報表和曲線。。
3、軟體通過測試數據可以處理數據:
(1)可進行A法,E法測試
(2)系統能對單三相異步電機進行空載試驗、堵轉試驗、溫升試驗、負載試驗、。
(3)系統能實時顯示電機的三相電壓、三相電流、輸入功率、頻率、功率因數、轉矩、轉速、輸出功率、效率。
(4)系統能對溫升測試過程實時記錄數據.分自動採集和手動採集2種方式.選擇自動記錄.設定好數據記錄時間.系統自動運行進行數據記錄.而不需要人工來記錄.選擇手動記錄.點擊數據記錄.採集一個數據點.採集自己需要的數據記錄.
A、當溫升試驗結束後.停止電機.用電阻表迅速採集電阻值.點擊數據保存.自動生成溫升報表.計算出溫升結果
B、系統可以對測試數據自動進行存儲。
(5)系統可對空載測試結果進行分析處理,以取得空載電流、空載功率以及鐵耗、機械耗,並進行曲線繪製。下是空載測試界面.根據國標要求.改變空載電壓.在1.25倍至0.5倍額定電壓範圍內採集7個數據點及以上.測試完成.點擊數據保存.通過採集的數據點自動匯成空載特性曲線
(6)空載特性報表.通過空載特性曲線.分離出機械耗和鐵耗.取得空載電流.空載功率.定子銅耗.空載電流平衡度。
(7)系統可對負載測試結果進行分析處理,以取得滿載電流、滿載功率、滿載效率、滿載轉差率以及滿載功率因數,並進行曲線繪製。下圖是負載試驗的測試界面和負載試驗報表.負載試驗依據國標的要求在150%到25%額定負載範圍內均勻採集6個數據點及以上.自動繪製出負載曲線.根據選擇試驗方法A法直接效率法或E法損耗分析法來計算.
(8)系統可對堵轉測試結果進行分析處理,以取得堵轉電流和堵轉轉矩,並進行曲線繪製。堵轉測試依據國標要求.通過調壓調整堵轉電壓.用機械裝置將電機堵死.迅速記錄一個數據點.通過PLC控制電機的快速啟動停止.防止電機過熱燒壞.調整一次電壓採集一個數據點.採集6個數據點及以上.測試完成.點擊數據保存.自動生成堵轉特性曲線。
(9)系統可以進行MS測試.繪製出MS.讀出最大轉矩點
(10)系統對於各種參數的設定具有記憶功能,只需輸入一次即可.
(11)系統可以通過印表機對測試結果進行數據、曲線的列印。
(12)系統同時可以進行過電流過轉矩測試.提供噪音輸入表格
(13)試驗結束後.數據自動進行匯總分析
五、系統配置
1、測功機2、鑄鐵平板3、聯軸器4、水冷系統
4、測功機聯軸器
5、動態感測器
6、感測器保護裝置及防護罩
7、被測電機夾具及聯軸器
8、堵轉夾具
9、力矩感測器(堵轉力矩感測器)
10、大功率控制櫃(含互感器及控制器件)
11、電機作業系統控制台
12、測功機控制櫃
13、工控機顯示器
14、三相電參數測量儀
15、直流低電阻測量儀
16、耐壓測試儀
17、多路溫度測試儀
18、噪音測試儀
19、轉矩轉速測量儀
20、高速數據採集卡
21、國標電機型試試驗測試軟體
