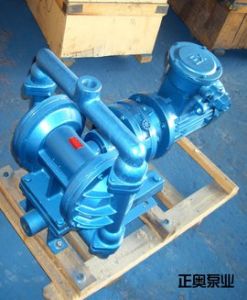

電動隔膜泵

電動隔膜泵

電動隔膜泵是一種新型的泵類,近年來,由於在隔膜材質是取得了突破性的進展,來套用於石化、陶瓷、冶金等行業,特點是不需灌引水,自吸能力強。直徑上海邊鋒將被輸送介質和傳動機械件分開,所以介質絕對不上會向外泄漏。且泵本身海無軸業封,使用壽命大大延長。套用領域:噴漆、陶瓷業中隔膜泵已占有絕對的主導地位;環保、廢水處理、建築、排污、精細化工中正在擴大它的市場份額,並具有其他泵不可替代的地位。

工作原理

電機通過減速箱帶動左右兩端柱塞上面的隔膜一前一後往復運動。在左右兩個泵腔內,裝有上下四個單向球閥隔膜的運動,造成工作腔內的容積的改變,迫使四個單向球閥交替地開啟和關閉,從而將液體不斷地吸入和排出。

工作方式

電動隔膜泵的作用方式只是在選用氣動執行機構時才有,其作用方式通過執行機構正反作用和閥門的正反作用組合形成。組合形式有4種即正正(氣關型)、正反(氣開型)、反正(氣開型)、反反(氣關型),通過這四種組合形成的隔膜泵作用方式有氣開和氣關兩種。對於隔膜泵作用方式的選擇,主要從三方面考慮:工藝生產安全;介質的特性;保證產品質量,經濟損失最小。

五大特點

1、不需灌引水,自吸能力達7米以上。

2、通過性能好,直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。

3、由於隔膜將被輸送介質和傳動機械件分開,所以介質絕對不會向外泄漏。且泵本身無軸封,使用壽命大大延長。根據不同介質,隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等,完全可以滿足不同用戶的要求。

4、體積小重量輕:由於採用了行星擺線傳動結構,故使泵型獲得小尺寸如與同類型泵來比較,其體積重量均下降一半左右。

5、泵體介質流經部份,可根據用戶要求,分為鑄鐵、不鏽鋼、襯膠、電機分為普通式、防爆式、調速式,該泵正套用在下列場合。

流量特性

電動隔膜泵的流量特性是指介質流過閥門的相對流量與位移(閥門的相對開度)間的關係,理想流量特性主要有直線、等百分比(對數)、拋物線和快開4種。常用的理想流量特性只有直線、等百分比(對數)、快開三種。拋物線流量特性介於直線和等百分比之間,一般可用等百分比特性來代替,而快開特性主要用於二位調節及程式控制中,因此隔膜泵特性的選擇實際上是直線和等百分比流量特性的選擇。

電動隔膜泵流量特性的選擇可以通過理論計算,但所用的方法和方程都很複雜。多採用經驗準則,具體從下幾方面考慮:

1、從調節系統的調節質量分析並選擇;

2、從工藝配管情況考慮;

3、從負荷變化情況分析。

口徑大小

隔膜泵口徑的選擇和確定主要依據閥的流通能力即Cv。在各種工程的儀表設計和選型時,都要對隔膜泵進行Cv計算,並提供隔膜泵設計說明書。從隔膜泵的Cv計算到閥的口徑確定,一般需經以下步驟:

1、計算流量的確定。現有的生產能力、設備負荷及介質的狀況,決定計算流量的Qmax和Qmin.

2、閥前後壓差的確定。根據已選擇的閥流量特性及系統特點選定S(阻力係數),再確定計算壓差。

3、計算Cv。根據所調節的介質選擇合適的計算公式和圖表,求得Cmax和Cmin.

4、選用Cv。根據Cmax,在所選擇的產品標準系列中選取>Cmax且與其最接近的一級C.

5、隔膜泵開度驗算。一般要求最大計算流量時的開度≯90%,最小計算流量時的開度≮10%。

6、隔膜泵實際可調比的驗算。一般要求實際可調比≮10。

7、閥座直徑和公稱直徑的確定。驗證合適後,根據C確定。

常見類型

基本介紹

電動隔膜泵,採用擺線錢輪減速機傳動,通過曲軸滑塊機構帶動雙隔膜作往復無能無力,使工作腔容積發生交替變化從而達到將液體不斷地吸入和排出。同時,由於隔膜材質取得了突破性的進展,大大地延長隔膜的使用壽命,因此被越來越廣泛地替代部分離心泵、螺桿泵來套用於石化、陶瓷、冶金等行業。

適用場合

由於氣動隔膜泵具有以上特點,所以在世界上隔膜泵自從誕生以來正逐步侵入其他泵的市場,並占有其中的一部分。如:噴漆、陶瓷業中隔膜泵已占有絕對的主導地位,而在其他的一些行業中,像環保、廢水處理、建築、排污、精細化工中正在擴大它的市場份額,並具有其他泵不可替代的地位。氣動隔膜泵的優勢在於:

1、由於用空氣作動力,所以流量隨背壓(出口阻力)的變化而自動調整,適合用於中高粘度的流體。而離心泵的工作點是以水為基準設定好的,如果用於粘度稍高的流體,則需要配套減速機或變頻調速器,成本就大大的提高了,對於也是同樣如此。

2、在易燃易爆的環境中用氣動泵可靠且成本低,如燃料、火藥、炸藥的輸送,因為:第一、接地後不可能產生火花;第二、工作中無熱量產生,機器不會過熱;第三、流體不會過熱因為隔膜泵對流體的攪動最小。

3、在工地惡劣的地方,如建築工地、工礦的廢水排放、由於污水中的雜質多且成分複雜,管路易於堵塞,這樣對電泵就形成負荷過高的情況,電機發熱易損。氣動隔膜泵可通過顆粒且流量可調,管道堵塞時自動停止至通暢。

4、另外隔膜泵體積小易於移動,不需要地基,占地面極小,安裝簡便經濟。可作為移動式物料輸送泵。

5、在有危害性、腐蝕性的物料處理中,隔膜泵可將物料與外界完全隔開。

6、或是一些試驗中保證沒有雜質污染原料。

7、可用於輸送化學性質比較不穩定的流體,如:感光材料、絮凝液等。這是因為隔膜泵的剪下力低,對材料的物理影響小。

產品特點

1、結構緊湊、體積小、重量輕、裝拆方便;

2、傳動效率高;

3、運轉平穩、噪音低;

4、使用壽命長;

5、可無泄 漏輸送介質;

6、可承受空載運行;

7、不需灌引水,能自吸;

8、通過性能好,大顆粒雜質、泥漿等均可毫不費力地通過;

9、根據不同介質,隔膜分為氯丁橡膠、氟橡膠、丁腈橡膠、四氟乙烯,完全可以滿足不同用戶的需要。過流部件也可根據用戶要求,分為、不鏽鋼、襯膠、鋁合金電,機分為普通型和防爆型。

產品優點

1、流通性能好,直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過;

2、不需要先灌引水,化工泵能力長,可以達到達7米以上;

3、品種多,泵體介質過流部分,可根據用戶要求不同,分為鑄鐵、不鏽鋼、襯膠、鋁合金,自吸泵電機可分普通電機、防爆電機、減速電機和電磁調速電機;

4、電動隔膜泵本身無軸封,使用壽命大大延長;根據不同介質,隔膜可分為氯丁橡膠、氟橡膠、丁晴橡膠、聚四氟已烯、特氟龍(F46)等,可以滿足不同客戶的要求。

產品用途

1、吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果漿、朱古力等;

2、泵吸油漆、樹膠、顏料;

3、粘合劑和膠水等全部種類可用泵吸取;

4、各種瓦、瓷、磚器及陶器釉漿;

5、油井鑽好後,用泵吸沉積物及灌漿;

6、泵吸各種污水;

7、泵吸各種乳劑和填料;

8、用泵為油輪、駁船清倉吸取倉內污水;

9、啤酒花及發酵粉稀漿、糖漿、糖蜜;

10、泵吸礦井、炕道、隧道、選礦、礦渣中的積水;

11、泵吸水泥灌漿及灰漿、各種橡膠漿;

12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器;

13、各種劇毒、易燃、易揮發液體;

14、各種強酸、強鹼、強腐蝕液體;

15、作為各種壓濾機前級送壓裝置。

注意事項

1、隔膜泵開停車負荷操作:隔膜泵是由變頻電機驅動,若開停車負荷過大或過小、為儘量避免以上情況的出現,硬性規定開停車負荷都控制在30 %左右,並在儀表中設定使增減負荷都必須在一段時間內才能完成,有效的從工藝上做到了對變頻器的維護。

2、隔膜泵儀表空氣及潤滑油壓力系統操作:隔膜泵的儀表空氣和潤滑油壓力都與主電機設有聯鎖,推進液的注油、排油閥為氣閉閥,要始終維持一定的空氣壓力,兩閥的最小動作壓力不低於0.4MPa,所以儀表空氣壓力一般維持在015MPa以上,即使停泵後也不停儀表空氣,以免推進液腔內的液體不夠或過量,供給閥門的空氣是經過過濾、油霧化的。隔膜泵在運行中,潤滑油壓力應不低於壓力聯鎖值(0115MPa),且潤滑油出口過濾器壓差不能太大,潤滑油流量窺鏡內的鋼球應處於上限位置,調節此流量時調節幅度不能太大,以免瞬間流量過大使壓力下降太快引起聯鎖跳車。

隔膜泵的流量特性是指介質流過閥門的相對流量與位移(閥門的相對開度)間的關係,理想流量特性主要有直線、等百分比(對數)、拋物線和快開等4種,特性曲線和閥芯形狀如圖1和圖2所示。常用的理想流量特性只有直線、等百分比(對數)、快開三種。

隔膜泵流量特性的選擇可以通過理論計算,但所用的方法和方程都很複雜。採用經驗準則,具體從下幾方面考慮:①從調節系統的調節質量分析並選擇;②從工藝配管情況考慮;③從負荷變化情況分析。

選擇好隔膜泵的流量特性,就可以根據其流量特性確定閥門閥芯的形狀和結構,但對於像隔膜閥、蝶閥等,由於它們的結構特點,不可能用改變閥芯的曲面形狀來達到所需要的流量特性,這時,可通過改變所配閥門定位器的反饋凸輪外形來實現。

2、主要用途:

1.各種劇毒、易燃、易揮發液體。 8.泵吸油漆、樹膠、顏料粘合劑。

2.各種強酸、強鹼、強腐蝕液體。 9.各種瓷器釉漿、水泥灌漿、灰漿、泥漿。

3.可輸送較高溫度的介質150℃。 10.各種橡膠漿乳膠、有機溶劑、填料。

4.作為各種壓濾機前級送壓裝置。 11.用泵為油輪駁船清倉吸取倉內污水及剩油。

5. 熱水回收及循環。 12.啤酒花及發酵粉稀漿、糖漿、糖蜜。

6.油罐車、油庫、油品裝卸。 13.泵吸礦井、坑道、隧道、下水道中污水、沉澱物。

7.泵吸泡菜、果醬、土豆泥、朱古力等。 14.各種特殊介質的吸送。

3、性能簡介:

電動隔膜泵具有下列特點:

一、不需灌引水,自吸能力達7米

二、通過性能好,直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。

三、由於隔膜將被輸送介質和傳動機械件分開,隔膜分為氯丁橡膠、丁腈橡膠、氟橡膠、四氟等,完全可以滿足不同用戶的要求。

四、泵體介質流經部分,可根據用戶要求,分為鑄鐵、不鏽鋼、鋁合金,電機分為普通式和防爆式兩種。

5、工作原理

電機與減速機(3)通過軸承箱(1)帶動曲軸(2)鏇轉,由變向機構(4)將曲軸端的圓周運動轉變成滑動桿(5)的軸向移動,再帶動隔膜往復運動。在左右兩個泵腔內,裝有上下四個單向球閥、隔膜的動力造成工作腔的容積的改變。

主要比較

電動隔膜泵與電動柱塞泵性能比較

高壓無氣噴塗效率高,表面細膩平整,附著力強,塗料損耗少而得到建築、機械、船舶、家具等行業的廣泛使用。高壓無氣噴塗機分為氣動式無氣噴塗機,電動式無氣噴塗機(柱塞泵)和電動無氣噴塗機(隔膜泵),由於氣動式無氣噴塗機需要帶壓縮空氣源而限制了氣動噴塗機的使用。現僅將電動柱塞無氣噴塗機與電動隔膜無氣噴塗機作比較,柱塞泵是將直流電動機帶動柱塞復運動將塗料吸入,加壓後排出,由於其柱塞裸露,且柱塞在塗料中工作,在塗料研磨作用下柱塞磨損非常快,一旦配備口徑較大的噴嘴,其柱塞往復頻率提高,加劇柱塞的磨損,機器壽命短。而更換柱塞價格非常昂貴,如果電壓不正常也將直接導致工作直流電的不正常。另外,由於大幅來回往復運動,柱塞泵的工作脈動很大,使得噴塗不穩定,塗料噴上的牆面平整度就不夠好。但柱塞泵初始吸料較快是其長處。隔膜式無氣噴塗機(隔膜泵),其設計是在柱塞泵基礎上得到了更大的改進,原理為用電動機帶動活塞往復工作(注意,活塞並不直接接觸塗料),再推動隔膜運動,將塗料吸收加壓後推出,通過噴嘴噴向塗裝物體,由於其活塞在防磨損的油中工作,工作環境大大最佳化,壽命大大提高,經過摻透硬化處理的活塞更是不易損壞,加上高分子材料製成的高抗絞隔膜更使隔膜泵壽命進一步提高。運行可靠是隔膜泵的又一長處,故障率極底,對電壓要求底,對環境要求底,維修容易,維修費用僅為柱塞泵的五分之一左右。隔膜泵性價比優,其優異的性能價格比將推動隔膜泵的推廣。

性能參數表

型 號

流量

(m3/h)

揚程

(m)

吸程

(m)

最大允許通

過顆粒直徑

(mm)

使用溫度℃

轉速

(r/min)

電機功率

(KW)

鑄鐵 不鏽鋼
DBY-10 0.5 30 7 1 90 150 1450 0.37
DBY-15 0.75 30 7 1 90 150 1450 0.5
DBY-25 3.5 30 7 2.5 90 150 1450 1.5
DBY-40 4.5 30 7 2.5 90 150 1450 1.5
DBY-50 6.5 30 7 3 90 150 1450 2.2
DBY-65 8 30 7 4.5 90 150 1450 2.2
DBY-80 16 30 7 8 90 150 1450 4
DBY-100 20 30 7 8 90 150 1450 4

選擇

隔膜泵的主要部件是隔膜,正確選用隔膜可以達到事半功倍的目的,用戶訂貨時須註明輸送介質的性質,以便出廠時配備不同隔膜,一般隔膜有下列幾種:

一、丁晴隔膜,主用於耐油場合。

二、氯丁橡膠,主用於耐丙酮及各種酸類、鹼類。

三、氟橡膠,主用於高溫150℃,耐甲苯耐腐蝕。但價格比其它隔膜高。

四、食品橡膠,專用於食品飲料的輸送。
