基本內容
雙向觸發三極體又稱為
三極體交流開關（T
RIAC）。它是在五層

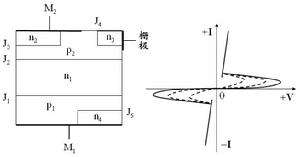

雙向開關二極體（DIAC，雙向觸發二極體）的基礎上，再加上一個柵極所構成的一種三端開關器件。它的結構和伏安特性如圖所示。
雙向觸發三極體雙向觸發三極體
該三極體基本上仍然是以四層（p1-n1-p2-n2）的
肖克萊二極體作為基礎，只是增加了一個柵極區n3和一個與M4接觸的n4區；並且p1區與n4區、p2區與n2區、p3區與n3區分別是短路的。
雙向觸發三極體的特性基本上與雙向二極體的相同，是兩邊對稱的、具有負阻的特性曲線；但是這裡的柵極可以起控制作用，它能夠改變正向阻斷電壓的大小，從而可以通過柵極來控制該三極體的開關動作。
這裡的柵極之所以能夠起控制作用，其原因就在於其中的[n3-p2-n1]三個區域在一定條件下可以構成一個起放大作用的BJT。當柵極加上負電壓時，三極體[n3-p2-n1]的增益提高，電流增大，而其中從p2區流向n3區的電流是橫向基極電流，該電流即使得輔助的晶閘管（p1-n1-p2-n3）導通；當該輔助的晶閘管完全導通後，主電流即轉向流到n2區，而這個電流就正好提供了所需要的柵極電流，並同時將主要的晶閘管（p1-n1-p2-n2）觸發到導通狀態。因此，柵極起到了控制正向阻斷電壓、從而能夠控制三極體的開關作用。
