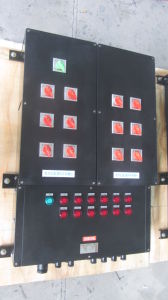

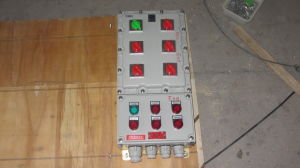

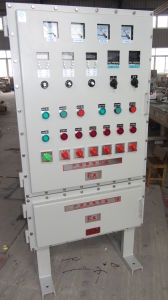

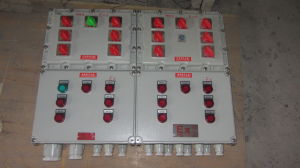

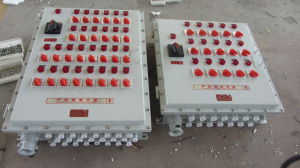

防爆配電箱簡介
防爆配電箱具有防爆性能的一類配電箱。主要有防爆照明配電箱、防爆動力配電箱、防爆防腐配電箱等。BXM(D)防爆配電箱適用於石化裝置、石油平台、化工、製藥、煤炭、冶煉、船舶製造、軍工、紡織等易燃易爆場所走電配線使用。1區、2區爆炸性氣體環境。20、21區、22區可燃性粉塵環境。
歷史背景
隨著石油、化工、軍工、工程、廠礦、礦業等產業的飛速發展,防爆配電箱在生產、倉儲、救援中的使用越來越廣泛,品種越來越多。在爆炸性氣體危險場所里如何防止防爆配電箱事故性爆炸的發生已經成為十分重要的課題。由於防爆配電箱在工作時不可避免地產生電火花,它們一旦與生產或救援現場的爆炸性氣體混合物相遇,就會導致爆炸事故的發生,直接危及國家財產和公民的生命安全。因此,作為使用最廣泛的照明燈具,它的防爆技術問題早已引起了人們的普遍關注和高度重視。
防爆配電箱適用範圍
防爆配電箱,適用於II類A級、B級或C級,溫度組別為T1~T6,含有爆炸性氣體環境危險場所的0區、1區、2區;以及含有爆炸性粉塵與空氣混合物的20區、21區或22區所有危險區場所。
防爆配電箱分類
防爆配電箱分為:防爆照明箱,防爆動力箱,防爆控制箱,防爆控制櫃,防爆配電櫃,防爆操作箱,防爆箱,防爆起動箱,防爆電機起動器,防爆軟起動,防爆變頻箱,防爆星三角起動箱,防爆自耦降壓起動箱,防爆磁力起動箱,防爆電源插座箱,移動式防爆箱、BMG防爆配電箱等
防爆配電箱標準
GB3836.1-2010《爆炸性氣體環境用電氣設備第1部分:防爆通用要求》
GB3836.2-2010《爆炸性氣體環境用電氣設備第2部分:隔爆型“d”》
GB3836.3-2010《爆炸性氣體環境用電氣設備第2部分:增安型“e”》
GB12476.1-2013《爆炸性粉塵環境用電氣設備第1部分:防爆通用要求》
GB12476.5-2013《爆炸性粉塵環境用電氣設備第5部分:防爆標準“tD”》
標準設計生產,經國家防爆檢驗中心檢驗合格,並頒發防爆合格證,及通過國家質監總局批准,並取得工業產品生產許可證,及ISO9001等系列證書齊全。
防爆配電箱特點
a.ZL102鋁合金壓鑄成型,整體拋丸後內外高壓靜電噴塑;主腔採用隔爆型結構,接線腔可根據客戶要求採用增安型結構,一體式或模數化拼裝結構組合,規格多樣化,外形美觀,檢修方便等;
b.Q235鋼板折彎焊接成型,整體拋丸後內外高壓靜電噴塑;可根據要求做獨立接線箱,可採用增安型或隔爆型結構。
c.SUS304、SUS316、316L不鏽鋼板折彎焊接成型,整體拉絲,顏色為不鏽鋼本色,也可根據客戶要求,外表面噴塑,主腔為隔爆型,接線箱為隔爆型或增安型;
d.抗靜電玻璃纖維強化聚酯(SMC)壓制而成(外殼黑色)一體式或模數化拼裝結構組合,規格多樣化,外形美觀,檢修方便等;
e.防爆配電箱內可安裝:斷路器、交流接觸器、熱繼電器、變壓器、熔斷器、溫控儀數顯表、其他繼電器、變頻器、PLC等所有普通中低壓電器元件,對於客戶要求電器元件基本不受限制。門板安裝Ex防爆控制按鈕、信號燈、轉換開關等。內裝的斷路器可通過防爆箱蓋板上的手柄實現分合,動作性能可靠,普通儀表通過防爆玻璃顯示,通過防爆導桿可實現箱外操作功能;
參數
型號 | 額定電壓(V) | 額定電流(A) | 防爆標誌 |
BXMD-630 BXMD-K BXMD-T 可代表: BXMD-1K~63K BXMD50~59 | AC/DC:660V AC/DC:380V AC/DC:220V AC/DC:36V AC/DC:24V AC/DC:12V | 1A-1250A | ExdeIIBT4~6 ExdeIICT4~6 ExdIIBT4~6 ExdIICT4~6 ExtD~DIP |
安裝與使用
1、安裝使用防爆配電箱前應檢查銘牌上的技術數據與使用情況是否相符;
2、安裝及維修防爆配電箱前必須切斷前級電源(嚴禁帶電開蓋);
3、防爆配電箱進、出線電纜穿過橡膠密封圈,須用墊圈及壓緊螺母壓緊,保證密封及電纜不得鬆動;以確保防爆性能可靠;
4、防爆配電箱布線方式,電纜、鋼管或防爆軟管布線,隔爆箱布線時需加裝防爆格蘭;備用進出線口,套用自備防爆堵頭密封;
5、維護拆卸防爆配電箱時注意隔爆面不得磕碰、劃傷、腐蝕,並定期塗204-1防鏽油;
6、防爆配電箱在使用過程中要定期檢查,以保證其良好運行;
7、非專業人員嚴禁開蓋檢查、維修防爆配電箱。
