防爆型氣化爐

防爆型氣化爐

260 1540 1050

產品名稱

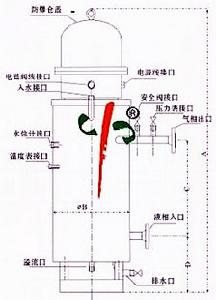

防爆型氣化爐CPEX(D)50KG/H-500KG/H

產品規格

規格
A
B
C
D
入液口
出氣口
50kg/h
1200
φ400
550
260
DN25
DN25
100kg/h
1360
φ400
550
260
DN25
DN25
150kg/h
1360
φ400
550
260
DN25
DN25
200kg/h
1540
φ460
640
300
DN32
DN32
300kg/h
1723
φ560
830
318
DN40
DN40
400kg/h
1723
φ560
830
318
DN40
DN40
500kg/h
2220
φ600
1050
452
DN50
DN50
技術參數
型 號
電源
功率
汽化量
工作壓力
工作溫度
CPEx-50kg/h
380V/三相四線
7.5kw
50kg/h
1.76MPa
≤60℃
CPEx-100kg/h
380V/三相四線
15kw
100kg/h
1.76MPa
≤60℃
CPEx-150kg/h
380V/三相四線
21kw
150kg/h
1.76MPa
≤60℃
CPEx-200kg/h
380V/三相四線
30kw
200kg/h
1.76MPa
≤60℃
CPEx-300kg/h
380V/三相四線
45kw
300kg/h
1.76MPa
≤60℃
CPEx-400kg/h
380V/三相四線
54kw
400kg/h
1.76MPa
≤60℃
CPEx-500kg/h
380V/三相四線
68kw
500kg/h
1.76MPa
≤60℃
技術特性
項 目
管 程
殼 程
設計壓力
1.77MPa
常壓
設計溫度
≤60℃
≤70℃
最高工作壓力
1.76MPa
常壓
使用介質
液化石油氣

工作溫度
50℃-65℃
50℃-65℃
主要材質
2#、16MnR
Q235-A
腐蝕裕度
I
I
焊縫係數

0.85
類 別
II


電源為三相四線;產品規格如有改動,恕不另行通知。

產品功能

一、特點

中邦電熱氣化器技術先進,安全可靠,氣化能量從每小時50KG至500KG。適用於小區住宅和工商業用氣。電控裝置與電熱器均採用防爆設計,防爆等級為Ex DIIBT4。

氣化器工藝結構堅固耐用,並具有防腐蝕性能。電控箱與氣化器合二為一體結構,節省空間,方便實用。氣化器檢測壓力為3.3MPa(33kg/cm2),安全額定壓力為:1.76MPa(17.6kg/cm2)。防爆電磁閥,當氣體出口過液體時電磁閥自動關閉。安全泄壓閥可將超壓氣體自動排出再自動關閉。二級電子溫控器,對60-70度水溫自動調校,供氣穩定。
二、技術特性

設計壓力:2.7MPa(27kg/cm2);液壓試驗壓力:3.3MPa(33kg/cm2);氣密試驗壓力:2.7MPa(27kg/cm2);安全閥開啟壓力:1.76MPa(17.6kg/cm2);氣化器防爆等級為:DⅡBt4;工作溫度:50℃-80℃。

使用方法

管道:認真看清氣化爐爐體上所標示的文字,液相進口和氣相出口是否連線到相應的管道。 注水:氣化爐爐體上標示的注水處加入純淨的蒸餾水或無雜質的純水直到爐體底部溢水為止。
電源:此爐型系不帶電控箱,直接打開爐體上防暴倉蓋,將三相四線電源線從爐體上的接線口進入,將三相電源接到接線板標示的A、B、C處,N為零線。
倉蓋內的溫控器、繼電器、發熱管等均在出廠前已經調測好,非專業人士不得隨意調動.蓋好、擰緊打開的防爆倉蓋。
