鐵氧體磁環

鐵氧體磁環

鐵氧體磁環主要包括鎳鋅鐵氧體磁環和錳鋅鐵氧體磁環,這2類磁環對使用不同頻率有著嚴格區分。

鐵氧體磁環概述

鐵氧體的磁導率越高,低頻的阻抗越大,高頻的阻抗越小。可以根據不同的要求,選擇不同的工藝製造磁環。磁環在不同的頻率下有不同的阻抗特性,一般在低頻時阻抗很小,當信號頻率升高磁環表現的阻抗急劇升高。

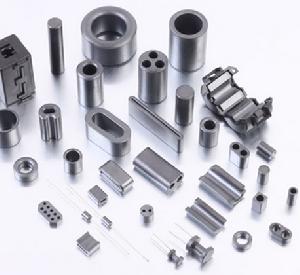

科翔鐵氧體磁環科翔鐵氧體磁環

鐵氧體磁環的作用

大家都知道,信號頻率越高,越容易輻射出去,而一般的信號線都是沒有禁止層的,那么這些信號線就成了很好的天線,接收周圍環境中各種雜亂的高頻信號,而這些信號疊加在本來傳輸的信號上,甚至會改變原來傳輸的有用信號。那么在磁環作用下,使正常有用的信號很好的通過,又能很好的抑制高頻干擾信號的通過,而且成本低廉。鐵氧體磁環的效果與電路阻抗有關:電路的阻抗越低,則磁環的濾波效果越好。因此,在一般鐵氧體材料的產品手冊中,並不給出鐵氧體材料的插入損耗,而是給出鐵氧體材料的阻抗,鐵氧體材料的阻抗越大,濾波效果也越好。電流的影響:當穿過鐵氧體磁環的導線中流過較大的電流時,濾波器的低頻插入損耗會變小,高頻插入損耗變化不大。要避免這種情況發生,在電源線上使用時,可以將電源線與電源回流線同時穿過鐵氧體。鐵氧體磁環
要注意同進同出

鐵氧體磁環的選擇

鐵氧體磁環的選擇:根據要抑制干擾的頻率不同,選擇不同磁導率的鐵氧體材料。環磁的磁導率越高,低頻的阻抗越大,高頻的阻抗越小。

鐵氧體磁環的優點

1、使用非常方便,直接套在需要濾波的電纜上即可;2、不像其它濾波方式那樣需要接地,因此對結構設計、線路板設計沒有特殊的要求;3、作為共模扼流圈使用時,不會造成信號失真,這對於傳輸高頻信號的導線而言非常可貴。

鐵氧體磁環尺寸的確定

鐵氧體磁環的內外徑差越大,軸向越長,阻抗越大。但內徑一定要包緊導線。因此,要獲得大的衰減,在鐵氧體磁環內徑包緊導線的前提下,儘量使用體積較大的磁環。
