一、鋅合金壓鑄件產品的特點
1.比重大。

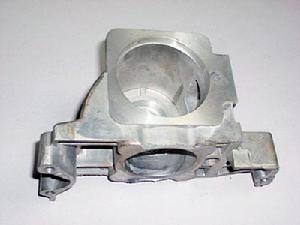

鋅合金壓鑄件2.鑄造性能好，可以壓鑄形狀複雜、薄壁的精密件，鑄件表面光滑。
3.可進行表面處理：電鍍、噴塗、噴漆。
4.熔化與壓鑄時不吸鐵，不腐蝕壓型，不粘模。
5.有很好的常溫機械性能和耐磨性。
6.熔點低，在385℃熔化，容易壓鑄成型。
二、使用過程中須注意的問題：
1. 抗蝕性差。
當合金成分中雜質元素鉛、鎘、錫超過標準時，導致鑄件老化而發生變形，表現為體積脹大，機械性能特別是塑性顯著下降，時間長了甚至破裂。
鉛、錫、鎘在鋅合金中溶解度很小，因而集中於晶粒邊界而成為陰極，富鋁的固溶體成為陽極，在水蒸氣（電解質）存在的條件下，促成晶間電化學腐蝕。壓鑄件因晶間腐蝕而老化。
2. 時效作用
鋅合金的組織主要由含Al和Cu的富鋅固溶體和含Zn的富Al固溶體所組成，它們的溶解度隨溫度的下降而降低。但由於壓鑄件的凝固速度極快，因此到室溫時，固溶體的溶解度是大大地飽和了。經過一定時間之後，這種過飽和現象會逐漸解除，而使鑄件地形狀和尺寸略起變化。
3. 不宜在高溫和低溫下
鋅合金壓鑄件不宜在高溫和低溫（0℃以下）的工作環境下使用。鋅合金在常溫下有較好的機械性能。但在高溫下抗拉強度和低溫下衝擊性能都顯著下降。
三、鋅合金壓鑄件起泡缺陷原因
鋅合金壓鑄件目前廣泛套用於各種裝飾方面，如家具配件、建築裝飾、浴室配件、燈飾零件、玩具、領帶夾、皮帶扣、各種金屬飾扣等，因此對鑄件表面質量要求較高，同時要求有良好的表面處理性能。而鋅合金壓鑄件最常見的缺陷是表面起泡。缺陷表征：壓鑄件表面有突起小泡、壓鑄出來就發現、拋光或加工後顯露出來、噴油或電鍍後出現。
鋅合金壓鑄件產生原因：
1、 孔洞引起：
主要是氣孔和收縮機制，氣孔往往是圓形，而收縮多數是不規則形。
(1)氣孔產生原因：a金屬液在充型、凝固過程中，由於氣體侵入，導致鑄件表面或內部產生孔洞。b塗料揮發出來的氣體侵入。c合金液含氣量過高，凝固時析出。
當型腔中的氣體、塗料揮發出的氣體、合金凝固析出的氣體，在模具排氣不良時，最終留在鑄件中形成的氣孔。
(2)縮孔產生原因：a金屬液凝固過程中，由於體積縮小或最後凝固部位得不到金屬液補縮，而產生縮孔。b厚薄不均的鑄件或鑄件局部過熱，造成某一部位凝固慢，體積收縮時表面形成凹位。由於氣孔和縮孔的存在，使壓鑄件在進行表面處理時，孔洞可能會進入水，當噴漆和電鍍後進行烘烤時，孔洞內氣體受熱膨脹；或孔洞內水會變蒸氣，體積膨脹，因而導致鑄件表面起泡。
2、 晶間腐蝕引起：
鋅合金成分中有害雜質：鉛、鎘、錫會聚集在晶粒交界處導致晶間腐蝕，金屬基體因晶間腐蝕而破碎，而電鍍加速了這一禍害，受晶間腐蝕的部位會膨脹而將鍍層頂起，造成鑄件表面起泡。特別是在潮濕環境下晶間腐蝕會使鑄件變形、開裂、甚至破碎。
3、裂紋引起：水紋、冷隔紋、熱裂紋。
1）水紋、冷隔紋：金屬液在充型過程中，先進入的金屬液接觸型壁過早凝固，後進入金屬液不能和已凝固金屬層熔合為一體，在鑄件表面對接處形成疊紋，出現條狀缺陷。水紋一般是在鑄件表面淺層；而冷隔紋有可能滲入到鑄件內部。
2）熱裂紋：a當鑄件厚薄不均，凝固過程產生應力；b過早頂出，金屬強度不夠；c頂出時受力不均d過高的模溫使晶粒粗大；e有害雜質存在。
以上因素都有可能產生裂紋。當壓鑄件存在水紋、冷隔紋、熱裂紋，電鍍時溶液會滲入到裂紋中，在烘烤時轉化為蒸氣，氣壓頂起電鍍層形成起泡。
四、解決缺陷的辦法：
1、控制氣孔產生：
關鍵是減少混入鑄件內的氣體量，理想的金屬流應不斷加速地由噴嘴經過分流錐和澆道進入型腔，形成一條順滑及方向一致的金屬流，採用錐形流道設計，即澆流應不斷加速地由噴嘴向內澆口逐漸減少，可達到這個目的。在充填系統中，混入的氣體是由於湍流與金屬液相混合而形成氣孔，從金屬液由澆鑄系統進入型腔的模擬壓鑄過程的研究中，明顯看出澆道中尖銳的轉變位和遞增的澆道截面積，都會使金屬液流出現湍流而卷氣，平穩的金屬液才有利於氣體從澆道和型腔進入溢流槽和排氣槽，排出模外。
2、對於縮孔：
要使壓鑄凝固過程中各個部位儘量同時均勻散熱，同時凝固。可通過合理的水口設計，內澆口厚度及位置，模具設計，模溫控制及冷卻，來避免縮孔產生。對於晶間腐蝕現象：主要是控制合金原料中有害雜質含量，特別是鉛<0.003%。注意廢料帶來的雜質元素。
3、對於水紋、冷隔紋：
可提高模具溫度，加大內澆口速度，或在冷隔區加大溢流槽，來減少冷隔紋的出現。
4、對於熱裂紋：
壓鑄件厚薄不要急劇變化以減少應力產生；相關的壓鑄工藝參數作調整；降低模溫。
