銑頭

銑頭,安裝在銑床上並與主軸連線,用於帶動銑刀鏇轉的工具機附屬檔案, 是工具機設備的主要組成部分。

銑頭簡介

銑頭milling head
簡單而言就是:安裝在銑床上並與主軸連線,用於帶動銑刀鏇轉的工具機附屬檔案。 是工具機設備的主要組成部分。

銑頭的基本分類

銑頭的分類由於銑頭的工業用途。其具體的分類也就是數控銑加工床的分類。

數控銑加工床的分類

數控銑加工床的分類數控銑加工自從工業革命以來,工具機工業發生了翻天覆地的變化。大多數人了解的是銑床、車床和鑽床,也就是所說的普通工具機,這些設備通過技術工人操作手輪移動刀架使刀具沿正確的方向走刀到零件所加工的位置。普通工具機需要通過接受過較長時間的專業培訓並且具有一定操作技能的操作者在具備一定條件的環境下才能加工出高質量的零件。相對來說,普通設備的加工效率較低,成本較高。 今天,數控設備在相當多的領域已經完全或逐漸取代了普通設備,與普通工具機不同,數控工具機加工零件的過程完全自動地進行,加工過程中人工不能幹預。
因此,首先必須將所要加工件的全部信息,包括工藝過程、刀具運動軌跡及走刀方向、位移量、工藝參數(主軸轉速、進給量、切削深度)以及輔助動作(換刀、變速、冷卻、夾緊、鬆開)等,按加工順序採用標準或規定的程式指令編寫出正確的數控銑加工數控加工程式,然後輸入到數控設備的控制系統中,隨後控制系統按數控程式的要求控制數控工具機對零件進行加工。所謂數控編程,一般指包括零件圖樣分析、工藝分析與設計、圖形數學處理、編寫並輸入程式清單、程式校驗的全部工作過程。
數控編程可分為手工編程和自動編程兩種方式。 數控銑床可進行鑽孔、鏜孔、攻螺紋、輪廓銑削、平面銑削、平面型腔銑削及空間三維複雜型面的銑削加工。加工中心、柔性加工單元是在數控銑床的基礎上產生和發展起來的,其主要加工方式也是銑加工方式。
數控銑床可按通用銑床的分類方法分為以下3類:
數控立式銑床
數控立式銑床主軸軸線垂直於水平面,這種銑床占數控銑床的大多數,套用範圍也最廣。目前三坐標數控立式銑床占數控銑床的大多數,一般可進行三軸聯動加工。
臥式數控銑床
臥式數控銑床的主軸軸線平行於水平面。為了擴大加工範圍和擴充功能,臥式數控銑床通常採用增加數控轉台或萬能數控轉台的方式來實現四軸和五軸聯動加工。這樣既可以加工工件側面的連續迴轉輪廓,又可以實現在一次裝夾中通過轉台改變零件的加工位置也就是通常所說的工位,進行多個位置或工作面的加工。
立臥兩用轉換銑床
這類數控銑加工床的主軸可以進行轉換,可在同一台數控銑床上進行立式加工和臥式加工,同具備立、臥式數控銑加工床的功能

銑頭的技術與套用

控制系列(Control) 角度銑頭是為在加工中心上套用而設計的,可自動從刀庫傳送到工具機主軸或從主軸送回到刀庫。所有控制系列銑頭,輸入軸都集成有錐度,以保證最大剛度。定位環和定位塊帶動定位銷,可以鏇轉 3600 以最佳化角度定位。TCU 銑頭上的刀具可以迴轉 900。當銑頭從工具機主軸上卸下來時,用一個鎖緊銷防止驅動錐體轉動。
控制柔性系列(Control Flex)
Control Flex系列銑頭可滿足用戶的特殊需要,雖然其剛度不如整體輸入驅動的Control系列銑頭高,但其傳動柄軸必須有良好的互換性,主要特點是具有更大的通用性。公司技術部門利用一裝在柄軸頂部的專用螺釘保證銑頭具有嚴格的同心度。
模組化系列(Modular)
該系列銑頭是為無自動化換刀裝置的傳統工具機設計的,銑頭利用一個通用聯接法蘭,手動安裝在工具機主軸上。通用法蘭上有一個T型槽,可使銑頭繞垂直軸進行3600定位。TCU銑頭可轉動刀具主軸,實現900調整。
Modular系列角度銑頭可以增加一個接長桿來擴展其長度。接長桿、傳動錐體和聯接法蘭對不同系列中相同規格的銑頭可以互換。
TA45和TR90系列
TA45和TR90系列銑頭是為用戶特殊需要和套用而設計的,當無法用其中任意一種標準銑頭加工工件時,可採用這兩種銑頭。這些模組可以在Control和Modular系列中使用,利用特殊的角度銑頭可以使標準角度銑頭的功能更強,從而擴大了套用範圍。
TR90和TA45角度銑頭的鏇轉方向與工具機主軸的鏇轉方向是相反的。
TA45角度銑頭有一個固定的450角,也可按用戶要求提供900角的銑頭。TR90角度銑頭的固定角度為900,是根據所用刀具和加工空間量身定製的。
P8和P10系列
P8和P10系列銑頭適用於中到大型普通工具機,利用一個法蘭手動安裝在主軸上。通用法蘭(標準裝備)上的T型槽可方便銑頭繞主軸做3600調整。
TDU銑頭的可調刀具可以迴轉3600。
新型T90-10和TDU-10銑頭具有最新功能,例如低摩擦迷宮式密封,高精度球軸承支承主軸和高抗磨漸開線螺鏇錐齒輪。
這些功能可以使新型銑頭不論尺寸大小都能夠達到更高的轉速,同時保持低溫升和低噪聲,同時保障銑頭高精度。

銑頭展示

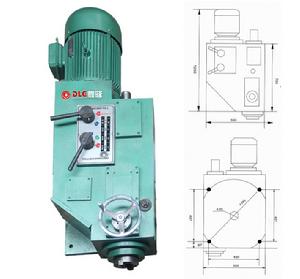

銑頭 PXV7銑頭 PXV7
銑頭 PXV7
規格(Item) 機型(Model) PXV7
總底面寬度 500 MM
底面長度 730 MM
7:24錐孔主軸短號 N0.50(φ128.57)MM
主軸外伸 160 MM
主軸中心高 160 MM
刀盤直徑 φ125-φ315 MM
滑套調整量 120 MM
滑套直徑 φ190 MM
電機功率 7.5 KW
主軸轉速 75-420 r/min
重量 650 Kg
PXV7轉速表:
手柄 A B C
H慢速 75 105 150
L快速 210 300 420
更多完善的產品信息請查看台州鼎隆工具機設備製造有限公司
