概述
鉻礦金屬鉻主要用於與鈷、鎳、鎢等元素冶煉特種合金。這些特種鋼和特種合金是航空、宇航、汽車、造船，以及國防工業生產槍炮、飛彈、火箭、艦艇等不可缺少的材料。在耐火材料上，鉻鐵礦用來製造鉻磚、鉻鎂磚和其他特殊耐火材料。鉻鐵礦在化學工業上主要用來生產重鉻酸鈉，進而製取其他鉻化合物，用於顏料、紡織、電鍍、製革等工業，還可製作催化劑和觸媒劑等。鉻鐵礦是我國的短缺礦種，儲量少，產量低，每年消費量的８０％以上依靠進口。

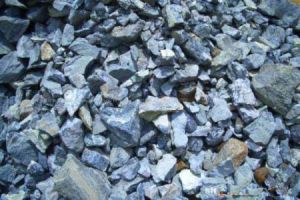

礦物原料
在自然界中目前已發現的含鉻礦物約有５０余種，分別屬於氧化物類、鉻酸鹽類和矽酸鹽類。此外還有少數氫氧化物、碘酸鹽、氮化物和硫化物。其中氮化鉻和硫化鉻礦物只見於隕石中。
具有工業價值的鉻礦物都屬於鉻尖晶石類礦物，它們的化學通式為（Ｍｇ、Ｆｅ２＋）（Ｃｒ、Ａｌ、Ｆｅ３＋）２Ｏ４或（Ｍｇ、Ｆｅ２＋）Ｏ（Ｃｒ、Ａｌ、Ｆｅ３＋）２Ｏ３，其Ｃｒ２Ｏ３含量為１８％～６２％。
有工業價值的鉻礦物，其Ｃｒ２Ｏ３含量一般都在３０％以上，其中常見的是：

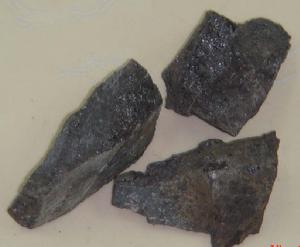

1、鉻鐵礦
化學成分為（Ｍｇ、Ｆｅ）Ｃｒ２Ｏ４，介於亞鐵鉻鐵礦（ＦｅＣｒ２Ｏ４，含ＦｅＯ３２.０９％、Ｃｒ２Ｏ３ ６
鉻礦2、富鉻類晶石
又稱鉻鐵尖晶石或鋁鉻鐵礦。化學成分為Ｆｅ（Ｃｒ，Ａｌ）２Ｏ４，含Ｃｒ２Ｏ３ ３２％～３８％。其形態、物理性質、成因、產狀及用途與鉻鐵礦相同。
3、硬鉻尖晶石
化學成分為（Ｍｇ、Ｆｅ）（Ｃｒ、Ａｌ）２Ｏ４，含Ｃｒ２Ｏ３ ３２％～５０％。其形態、物理性質、成因、產狀及用途也與鉻鐵礦相同。
要求與指標
國家發改委發布第46號公告，批准204項行業標準。其中，涉及冶金爐料類產品及備品30項並於當年12月1日起執行。鉻鐵礦石按工業用途劃分為冶金級、化工級、耐火級和鑄石級。
1、冶金級鉻礦石的工業要求
冶金級鉻礦石主要用於冶煉各種鉻鐵合金。
冶金用鉻礦石按加工方式不同（選礦和天然礦）分為精礦（G）和塊礦（K兩類）

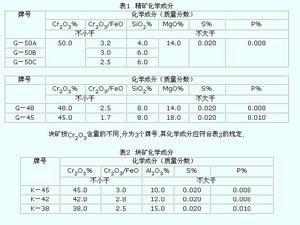

精礦按Ｃｒ２Ｏ３％含量的不同，分為7個牌號。其化學成分應符合表1的規定。

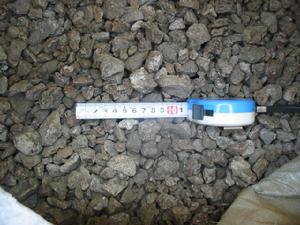

鉻礦物理狀態：冶金用鉻礦石中水分不允許大於10％；冶金用鉻礦石粒度不允許大於300mm；冶金用鉻礦石中不允許混入外來雜質。
冶金級鉻鐵礦石還可用來冶鍊金屬鉻，目前我國冶鍊金屬鉻的方法有火法和濕法兩種。採用濕法冶鍊金屬鉻要求：鉻礦石或精礦含Ｃｒ２Ｏ３≥３８％、Ｃｒ２Ｏ３／ＦｅＯ＞２、ＳｉＯ２＜１２％、Ａｌ２Ｏ３＜１０％，此外礦石粒度小於１８０目的應占８０％以上。
2、耐火級鉻礦石的工業要求
在耐火材料工業中，鉻礦石主要用來製造鎂鉻磚、鉻磚和鉻鋁磚等。
用於生產耐火材料的鉻礦石分為兩個品級。一級品用作天然耐火材料，質量要求：Ｃｒ２Ｏ３≥３５％、ＳｉＯ２≤８％、ＣａＯ≤２％。二級品用作生產鉻磚、鉻鎂磚，質量要求：Ｃｒ２Ｏ３≥３０％～３２％、ＳｉＯ２≤１１％、ＣａＯ≤３％。
以上兩個品級，礦石塊度都要求在５０～３００ｍｍ之間，而且礦石中不允許有大於５～８ｍｍ的夾石。
3、化工級鉻礦石的工業要求
在化學工業上，鉻礦石主要用來生產重鉻酸鹽（鉻鹽），再用它作原料生產其他鉻化合物產品。鉻鹽用鉻礦石工業要求：Ｃｒ２Ｏ３≥３０％、Cr2Ｏ3／ＦｅＯ≥２～２.５，SiＯ２少量。
4、鑄石級鉻礦石的工業要求
用以生產輝綠岩鑄石的鉻礦石，其質量要求：Ｃｒ２Ｏ３≥１０％～２０％，ＳｉＯ２≤１０％。
地理分布

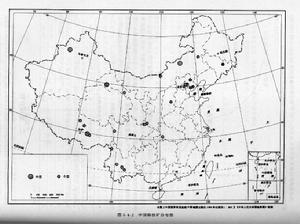

鉻礦中國已查明的５６個鉻鐵礦區分布於全國１３個省、市、自治區。其中以西藏為最多，保有儲量４２５.１萬t，占全國總保有儲量的３９.４％。其次是內蒙古，保有儲量１７４.４萬t，占１６.５％；新疆，保有儲量１６５.２萬t，占１５.３％；甘肅，保有儲量１４９.６萬t，占１３.９％。以上４個省（區）保有儲量合計為９１４.３萬t，占全國總保有儲量的８４.８％。其餘北京、青海、河北、吉林、湖北、陝西、山西、四川、雲南等９個省（市、自治區）保有儲量合計只有１６３.６萬t，僅占全國總保有儲量的１５.２％（圖3.4.2、表3.4.3）。
如按行政區看，主要集中在西南區（４２６.３萬t，占３９.６％）、西北區（３７０.６萬t，占３４.４％）、華北區（２７４.９萬t，占２５.５％），而東北和中南兩行政區只占０.５％，華東區目前尚未查明有鉻鐵礦儲量。
在中國分布情況
鉻礦：英文名稱：Chrome Mine，中國鉻礦資源比較貧乏，按可滿足需求的程度看，屬短缺資源。總保有儲量礦石1078萬噸，其中富礦占53.6%。鉻礦產地有56處，分布於西藏、新疆、內蒙古、甘肅等13個省(區)，以西藏為最主要，保有儲量約占全國的一半。中國鉻礦床是典型的與超基性岩有關的岩漿型礦床，絕大多數屬蛇綠岩型，礦床賦存於蛇綠岩帶中。西藏羅布莎鉻礦和新疆薩爾托海鉻礦等皆屬此類。從成礦時代來看，中國鉻礦形成時代以中生代、新生代為主。
主要用途
在冶金工業上，鉻鐵礦主要用來生產鉻鐵合金和金屬鉻。鉻鐵合
鉻 鉻礦鉻鐵礦在化學工業上主要用來生產重鉻酸鈉，進而製取其他鉻化合物，用於顏料、紡織、電鍍、製革等工業，還可製作催化劑和觸媒劑等。
特性
鉻鐵礦是中國的短缺礦種，儲量少，產量低，每年消費量的８０％以上依靠進口。鉻具有親氧性和親鐵性，以親氧性較強，只有在還原和硫的逸度較高的情況下才顯示親硫性。在
鉻礦選礦設備鉻鉍礦
鉻鉍礦（Bi16．006Cr0．997O27）是在陝西省洛南縣駕鹿金礦床中發現一種新礦，該礦物通常規則狀微細晶微集合體，柱狀小晶體大小在0．005mm×0．002mm～0．05mm×0．025mm之間，集合體大小約0．01～0．5mm。呈桔黃色或黃棕色，性脆，半透明，條痕棕黃色，金剛光澤，具不完全解理；一軸晶，正光性，實測密度為9．80（3）g／cm＾3，計算密度9．85（I）g／cm＾3。
標準
1、主題內容與適用範圍
本標準規定了鐵合金用鉻礦石的分類、技術要求、
南非鉻礦本標準適用於生產鉻系鐵合金用的鉻礦石。
2、 引用標準
YB 879 鉻礦石化學分析方法
GB 2007 散裝礦產品取樣、制樣通則
GB 5689 冶金礦產品包裝、標誌和質量證明書的一般規定
3、 分類
按鐵合金用鉻礦石的用途劃分為兩類：
第一類：精煉中、低、微碳鉻鐵，金屬鉻和鉻鹽用鉻礦石；
第二類：冶煉高碳鉻鐵、矽鉻合金以及轉爐吹氧法生產的中、低碳鉻鐵用鉻礦石。
4、 技術要求
4.1 按化學成分第一類鐵合金用鉻礦石分為二個等級，見表1。
表 1
等級化學成分，%
Cr2O3Cr2O3/FeOSiO2MgOAl2O3SPC
不小於不大於
一級品48.03.06.016.010.00.0200.0080.10
二級品45.02.59.018.012.00.0200.0100.10
註：金屬鉻用一級品鉻礦石，其中MgO含量不小於22.0%。
4.2 按化學成分第二類鐵合金用鉻礦石分為二個等級，見表2
鉻礦表2
等級化學成分，%
Cr2O3Cr2O3/FeOMgOAl2O3SPC
不小於不大於
一級品42.03.018.012.00.0200.0080.20
二級品38.02.522.015.00.0200.0100.20
4.3 需方對鉻礦石化學成分有特殊要求時，可由雙方商定。
4.4 精煉鉻鐵用鉻礦石中不得混入炭質夾雜物（如焦炭、煤塊和瀝青等）以及磷酸鹽礦物等。
4.5 精煉鉻鐵用鉻礦石，其粒度為塊狀或粉狀；冶煉高碳鉻鐵用鉻礦石，其粒度為塊狀，其中小於10mm者不超過10%。
註：需方對粒度有特殊要求，由雙方商定。
5 、試驗方法
5.1 鉻礦石化學成分分析方法按YB 879的規定進行。
5.2 鉻礦石取樣、制樣按GB 2007.1～2007.7的規定進行。
6 、檢驗規則
6.1 鉻礦石的質量由供方技術監督部門負責檢驗。
6.2 鉻礦石按批交貨，一次交貨為一批，每批為一檢驗單位。
7 、包裝、標誌和質量證明書
鐵合金用鉻礦石的包裝、標誌、運輸、貯存和質量證明書按GB 5689規定執行。
