金相研磨機

金相研磨機

金相研磨機是用塗上或嵌入磨料的研具對工件表面進行研磨的磨製設備,主要類型有圓盤式研磨機、轉軸式研磨機和各種專用研磨機。用於工件中高精度平面、內外圓柱面、圓錐面、球面、螺紋面和其他型面的研磨。

金相拋光機
金相研磨機是用塗上或嵌入磨料的研具對工件表面進行研磨的磨製設備。它主要用於工件中高精度平面、內外圓柱面、圓錐面、球面、螺紋面和其他型面的研磨。

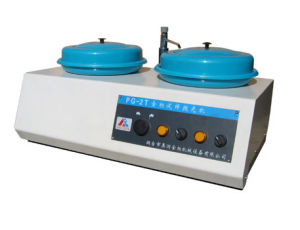

金相試樣拋光機PG-2T

金相研磨機的主要類型有圓盤式研磨機、轉軸式研磨機和各種專用研磨機。① 圓盤式研磨機分單盤和雙盤兩種,以雙盤研磨機套用最為普遍。在雙盤研磨機上,多個工件同時放入位於上、下研磨盤之間的夾持架內,夾持架和工件由偏心或行星機構帶動作平面平行運動。下研磨盤鏇轉,與之平行的上研磨盤可以不轉,或相對於下研磨盤反向鏇轉,並可上下移動以壓緊工件(壓力可調)。此外,上研磨盤還可隨搖臂繞立柱轉動角度,以便裝卸工件。雙盤研磨機主要用於加工兩平行面、一個平面(需增加壓緊工件的附屬檔案)、外圓柱面和球面(採用帶V形槽的研磨盤)等。加工外圓柱面時,因工件既要滑動又要滾動,須合理選擇夾持架孔槽型式和排列角度。而單盤研磨機只有一個下研磨盤,用於研磨工件的下平面,可使形狀和尺寸各異的工件同盤加工,研磨精度較高。 ② 轉軸式研磨機由正、反向鏇轉的主軸帶動工件或研具(可調式研磨環或研磨棒)鏇轉,結構比較簡單,用於研磨內、外圓柱面。 ③ 專用研磨機按照被研磨工件的不同,可分中心孔研磨機、鋼球研磨機和齒輪研磨機等。
