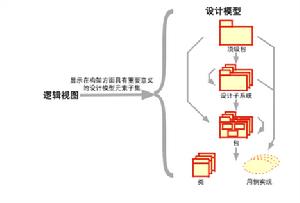

邏輯視圖（Logical View，又叫設計視圖（Design View））是為了便於理解系統設計的結構與組織，在“分析設計”工作流程中使用了名為邏輯視圖的構架視圖。系統只有一個邏輯視圖，該視圖以圖形方式說明關鍵的用例實現、子系統、包和類，它們包含了在構架方面具有重要意義的行為。邏輯視圖在每次疊代過程中都會加以改進。
邏輯視圖表示了設計模型中在構架方面具有重要意義的部分，即類、子系統、包和用例實現的子集。
另外還有四個視圖，即用例視圖(在“需求”工作流程中處理)、進程視圖、部署視圖和實施視圖；後面三個視圖在“分析設計”和“實施”工作流程中進行處理。
構架視圖記錄在軟體構架文檔中。你可以添加其他視圖，如安全視圖，來表達軟體構架的其他特定方面。
所以，構架視圖在本質上可以看成是所建模型的抽象或簡化，它們通過捨棄具體細節來突出重要的特徵。系統開發過程中，構架是提高所建模型質量的重要手段。
