簡介
無線電遙控設備由發射電路和接收電路兩大部分構成。操縱者通過拿在手中的遙控發射機（撥動發射機上的旋鈕和搖桿），將控制模型車前進、剎車（後退）、左右轉彎的指令變成電信號並將其發射到空中；模型車上裝載的遙控接收機收到這些電信號後再伺服舵機轉換成機械動作，從而實現對模型車的遙控。常用的發射電路由高頻振盪器、中間放大極、高頻功率放大器及調製電路組成。
為避免不同的遙控發射機相互影響而引起錯誤動作，在數據碼前，加有二進制機器碼，以區別不同遙控發射機。遙控發射機的機器碼和數據碼由“0”或“1”以脈衝周期加以識別，每一組高低電平構成一位編碼。
發射電路
組成部分
常用的發射電路由高頻振盪器、中間放大極、高頻功率放大器及調製電路組成。對於不同場合的遙控設備，發射電路的組成是不同的，如在近距離對家用電器或玩具進行遙控，發射電路輸出的功率只要10~20mW就夠了，沒有必要有中間放大級及高頻功率放大器，調製電路直接對高頻振盪電路進行調製發射即可。
核心部分
高頻振盪電路可視為發射電路的心臟，由它產生高頻載波。通常對高頻振盪電路的要求是頻率穩定度高，波形失真小，有足夠的輸出功率，否則發射電路就不能正常工作。
遙控發射機高頻振盪電路分LC選頻自激盪電路和石英晶體穩頻振盪電路兩類。由於晶體穩頻振盪電路的頻率穩定度容易達到 以上，因此，在無線電遙控設備中大多採用晶體穩頻振盪電路。
KS5410遙控發射機
CMOS積體電路KS5410（封裝為20SOP）具有紅外線遙控發射機的功能，適用於電視、錄像機、視聽設備等的控制器。KS5410能用4bit的微處理器進行解調，並能防止產生錯誤編碼。
特點
遙控發射機（1）低電壓工作（ =2.0~4.0V）；
遙控發射機（2）低功率損耗 ；
（3）內有陶瓷振盪電路；
（4）32鍵功能編碼；
（5）8bit常用編碼（用表征碼選擇256個常用編碼）；
（6）具有雙鍵功能；
（7）高效率傳輸（占空比為1.8%的紅外LED）；
（8）輸出有指示器。
主要參數
（1）電源電壓：最小值2.0V，典型值3.0V，最大值4.0V；
（2）電源電流：最大值1.0mA；
（3）靜態電流：最大值1.0μA；
（4）振盪頻率：最小值400kHz，典型值455kHz，最大值500kHz；
遙控發射機（5）輸入高電壓：最小值0V，最大值 V；
遙控發射機 遙控發射機（6）輸入低電壓：最小值0.7 V，最大值0.3 V；
（7）輸出高電流：最小值-10mA；
（8）輸出低電流：最小值5mA。
極限參數
遙控發射機在 ℃情況下
（1）電源電壓：-0.3~5.0V；
遙控發射機 遙控發射機（2）輸入電壓： -3.0~ +0.3V；
（3）輸出電流：-20.0mA；
（4）耗散功率：300mW；
（5）工作溫度：-20~+75℃；
（6）存儲溫度：-40~+125℃。

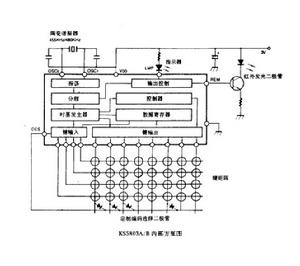

KS5803A/B遙控發射機
KS5803A/B是具有紅外線遙控發射機功能的CMOS大規模積體電路，它適用於錄音、電視、錄像、玩具等領域。
類型
KS5803A/B原設計是20個腳，實際上已變成兩種類型：
（1）KS5803A，具有16個腳（16DIP），發射736個指令；
（2）KS5803B，具有20個腳（20DIP），發射8960個指令。
特點
遙控發射機（1）低電壓工作（ =2.0~3.3V）；
遙控發射機（2）低功率損耗（CMOS），備用狀態 ；
（3）有32個功能鍵和3個雙重作用鍵（KS5803A有20個功能鍵）；
（4）可用外接的二極體選擇256個定製的編碼（KS5803A有32個定製編碼）；
（5）16bit脈衝位置調製解碼；
（6）發射效率高（紅外線LED的占空比為3%）；
（7）輸出指示器；
（8）KS5803A是16腳雙列DIP包裝，KS5803B是20腳雙列SOP包裝。
推薦工作參數
（1）電源電壓：最小值2.0V，典型值3.0V，最大值3.3V；
（2）振盪頻率：最小值400kHz，典型值455kHz，最大值500kHz；
（3）指示器輸出電流：典型值1mA。
主要參數
遙控發射機
遙控發射機在 ℃， 情況下：
遙控發射機（1）電源電流 ：典型值0.1mA，最大值1.0mA；
遙控發射機（2）電源電流 ：最大值1.0μA；
遙控發射機 遙控發射機（3）輸入高電壓：最小值0.7 V，最大值 V；
遙控發射機（4）輸入低電壓：最小值0V，最大值0.3 V；
（5）輸入下拉電阻：最小值150kΩ，典型值300kΩ，最大值600kΩ；
（6）輸出電流：最小值-5mA；
（7）輸出低電壓：最大值0.3V；
極限參數
（1）電源電壓：4.0V；
遙控發射機（2）輸入電壓：-3.0~ V；
（3）輸出電流：-15.0mA；
（4）耗散功率：250mW；
（5）工作溫度：-20~+70℃；
（6）存儲溫度：-65~+75℃。
