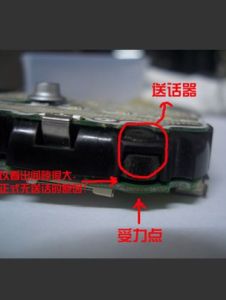

簡介
送話器是用來將聲音轉換為電信號的一種器件,它將話音信號轉化為模擬信號。送話器又稱為麥克風,咪頭,微音器,拾音器等.它主要用來聲/電轉換，當我們對著MIC講話的時候,MIC將我們摸擬的聲音信號轉換為同一規律的摸擬電信號，該信號經MIC尾部的RC濾波電路，將20HZ-20KHZ話音信號中的300HZ-3400HZ濾出，經模/數轉換，數字處理後送到發射機進行調製。
功能
當我們對著MIC講話的時候,MIC將我們摸擬的聲音信號轉換為同一規律的摸擬電信號,該信號經MIC尾部的RC濾波電路,將20HZ-20KHZ話音信號中的300-3400KHZ濾出,經模/數轉換,數字處理後送到發射機進行調製.

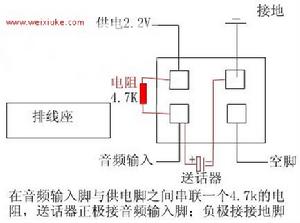

一般手機上用的有兩種送話器，一種是兩個腳的，一種是4個腳的，兩個腳的送話器很常見。4個腳的送話器可以用兩個腳的來代替，請參考下圖
故障分析維修
MTK手機送話器電路原理和故障分析維修1、 首先測量送話器是否損壞，可以用數字萬用表2K檔，紅筆接送話器正極，黑筆接負極，數字萬用表顯示數值，然後用嘴吹送話器數字萬用表的顯示數值變化。表明送話器基本正常。
2、 很多手機送話器壞主要原因是，浸液腐蝕或摔壞造成的。
3、 送話器在手機待機時是沒有電壓的，在打電話的時候可以測量出來送話器的正極電壓1.8V-2.8V左右電壓,如果無電壓測有可能是斷線或是供電電阻壞了引起的。
4、 手機在打電話時，送話器正極電壓正常就是不送話或送話聲音小等故障，一般是送話器電路有漏電引起的，特別要注意送話器電路中的對地電容，對地電容漏電引起的故障很多。
5、 送話器不送話，電壓正常，打通電話用觸摸法查找故障原因，在打通電話時用鑷子或烙鐵去碰送話器電路原件，在電話里聽聽是否你碰帶的原件有聲音反映，如果有 證明是送話器電路問題，如果沒有是音頻處理系統問題，MTK晶片組音頻處理器是集成在CPU里，CPU虛焊或壞引起的不送話。
6、 不送話在MTK晶片組裡故障是最多的，軟體引起的不送話或送話聲音小等故障也很多，所以我們在維修送話故障時要注意以上幾點就可以了。
