概述

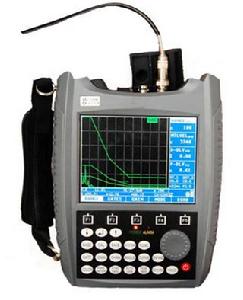

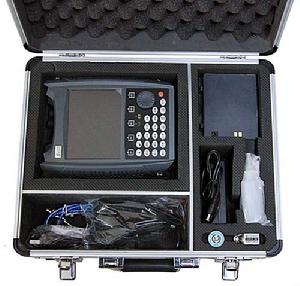

SUB100系列攜帶型 超音波探傷儀專為滿足無損檢測工程人員使用而設計, 是一種攜帶型工業無損探傷儀器，用於檢測，定位，評估和診斷各種損傷，可以自如精確地對焊接缺陷，裂紋，工件內部氣孔等缺陷進行無損檢測。廣泛套用於電力工程，鍋爐壓力容器，鋼結構，軍工，航空，鐵路運輸，自動機械設備等行業。是無損檢測領域不可或缺的檢測工具。
性能特點
- 10個獨立探傷通道，可自由設定和存儲多種探傷工藝和標準
- 方波脈衝發生器：脈寬可調，適用於探測不同材料，不同深度工件的缺陷；
- DAC曲線製作；
- 發射脈衝頻率可調，最大可達2000次/秒
- 5.7寸TFT彩屏顯示，用戶可以按照環境自行設定螢幕顏色
- 單探頭、雙探頭、穿透等多種探傷工作方式
- 正半波、負半波、全波、射頻共4種檢波方式
- 擁有直探頭、斜探頭自動校準功能，使用簡單方便；
- 具有雙閘門捕捉波形功能，
- 實時檢索缺陷最高波，記錄缺陷最大值
- 缺陷波峰記憶等功能，輔助對缺陷定性判斷
- 可設定閘門、曲線的進波、失波等多種條件的聲光報警
- 主選單，子選單在同一視窗顯示。一目了然，操作簡單，方便尋找
- 主要功能均通過快捷鍵實現快速進入，飛梭旋輪方便快速調整設定
- 多種行業報告可選
- 數據可通過USB2.0接口導入計算機
- 大容量鋰電池可保證續航20個小時以上，可隨時更換電池
- 備用電池可單獨充電，主機工作時可給電池充電
- 可用腕帶單手持機操作，也可通過背帶掛在胸前操作
- 防護等級IP53，可在滴水環境或小雨中使用
技術參數
檢測範圍 | 0～6000mm |
聲速範圍 | 1000 m/s～9999m/s |
增益範圍 | 0dB——110dB |
顯示延遲 | -20μs——+3400μs |
探頭零偏 | 0μs——99.99μs |
工作頻率 | 0.2MHz——10 MHz |
電噪聲水平 | ≤10% |
探頭阻尼 | 100Ω、150Ω、200Ω、500Ω共4檔可調 |
重複頻率 | 10～2000Hz |
靈敏度餘量 | >62dB |
分辨力 | >40dB（5P14） |
線性抑制 | 0～80%（數字抑制） |
垂直線性誤差 | ≤3% |
水平線性誤差 | ≤0.1% |
動態範圍 | ≥32dB |
脈衝類型 | 方波 |
脈衝強度 | 固定 |
脈衝寬度 | 50ns——300ns |
電源 | 12×3.7V（鋰電池） |
環境溫度 | -20℃——50℃ |
環境濕度 | 20%——90%RH |
功能選擇對比參考
SUB100 | SUB110 | SUB120 | SUB130 | SUB140 | SUB180 | |
顯示屏 | TFT | TFT | TFT | TFT | TFT | TFT |
DAC曲線 | √ | √ | √ | √ | √ | √ |
AVG曲線 | ╳ | √ | √ | √ | √ | √ |
內置標準 | ╳ | √ | √ | √ | √ | √ |
閘門報警 | √ | √ | √ | √ | √ | √ |
曲線報警 | √ | √ | √ | √ | √ | √ |
波形凍結 | √ | √ | √ | √ | √ | √ |
通道 | 10 | 10 | 100 | 100 | 100 | 100 |
波形 | 100 | 100 | 1000 | 1000 | 1000 | 1000 |
錄像（分鐘） | ╳ | 5×10 | 5×20 | 60+5×20 | 60+5×20 | 60+5×20 |
自動校準 | √ | √ | √ | √ | ||
噪聲抑制 | √ | √ | √ | √ | √ | √ |
波峰記憶 | √ | √ | √ | √ | √ | √ |
回波包絡 | ╳ | √ | √ | √ | √ | √ |
厚度B掃 | ╳ | √ | √ | √ | √ | √ |
顏色B掃 | ╳ | ╳ | ╳ | √ | √ | √ |
灰度B掃 | ╳ | ╳ | ╳ | ╳ | ╳ | √ |
自動增益 | √ | √ | √ | √ | √ | √ |
回波編碼 | ╳ | ╳ | √ | √ | √ | √ |
計算孔徑 | ╳ | ╳ | √ | √ | √ | √ |
焊縫圖示 | ╳ | ╳ | ╳ | ╳ | √ | √ |
裂紋測深 | ╳ | ╳ | ╳ | ╳ | √ | √ |
曲面修正 | ╳ | ╳ | √ | √ | √ | √ |
PC軟體 | √ | √ | √ | √ | √ | √ |
電池數量 | 1 | 1 | 2 | 2 | 2 | 2 |
