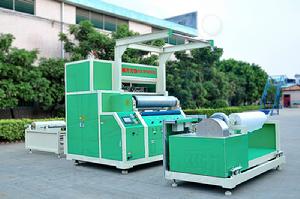

超音波壓花機

超音波壓花機

超音波壓花機,採用頻率寬頻跟蹤技術,使超音波發生器的輸出頻率始終與換能器頻率一致,從而確保縫合,壓花的質量,並大大延長了超音波發生器,換能器裝置的壽命; 利用高頻振動波傳遞到兩個或多個需焊接的材料表面,

簡介

工作原理:超音波花邊機寬頻率跟蹤技術:超音波發生器的輸出頻率與換能器頻率不匹配時,不僅影響實驗效果,當偏差較大時甚至會損壞設備。

工作原理

在加壓的情況下,使材料表面相互摩擦而形成分子層之間的熔合,其優點在於快速、節能、熔合強度高、導電性好、無火花、接近冷態加工。

特點

1.焊接時間短,超音波自動縫合免用針線,省去頻繁換針線的麻煩,縫合速度是針車絎縫的5到10倍,寬幅由客戶自定;

2.由於不用針,避免了縫合加工有斷針殘留在料內的情況,消除了安全隱患,屬於新一代的安全環保產品;

3.沒有傳統線縫合的斷線接頭情況,粘固力強,壓紋清晰,表面更加具有立體浮雕效果,產品更顯高檔美觀;

4.加工後成品無針孔不滲水,更具防水保曖效果;

5.利用滾輪模具,換模容易,可縫合出千變萬化且複雜的非連續性及對稱性圖案,更可依客戶需求開發各種花形圖案;

6.本機自動智慧型化程度高,裝配紅外線自動對邊系統能自動修正各層物料,使縫合時上下物料始終保持對齊狀態,加工損耗低,產品更加平整穩定

參數

頻率:15KHZ,

輸出功率:12KW

外觀尺寸:8000MM*2000MM*2300MM

效率:8-20M/MIN

重量:6800KG

套用範圍

汽車蓬布,車罩椅套,箱包手袋,鞋類鞋材,服裝棉衣,童裝風褸,枕頭被套,床墊床罩,靠

墊抱枕,桌墊檯布,窗簾 浴簾,防寒手套,嬰兒墊防濕尿墊,家飾用品,衣櫥,收納儲物,帳篷衣櫃,洗衣機蓋套,媽咪袋,奶瓶保溫桶袋,電熱毯, 化妝包,西服套,床下櫃,桑拿套罩,鞋掛袋收納盒袋,PVC水池底等。

類型

1、超音波花邊縫合機A型

1.1 工作原理

機器圖片利用高頻率振盪由焊頭將聲波傳送至工作物熔接面,瞬間使工作物分子產生摩擦,達到塑膠熔點,從而完成固體材料迅速溶解,完成焊接;還可對紡織品進行整潔的局部剪下與密封。縫合的同時也起到了裝飾的作用,粘固力強,可達到防水效果,壓紋清晰,表面更加具有立體浮雕效果,工作速度快,產品效果好更顯高檔美觀;品質有保證其接合點強度接近一整塊的連生材料,只要產品的接合面設計得匹配,完全密封是絕對沒有什麼問題的。

1.2 主要參數指標

功率:1400W/1600W/2000W

頻率:20KHZ

電壓:50/60HZ 220VAC/ 10A

外型尺寸:1200*550*1200MM

重量:150KG

1.3 功能簡介

1.3.1 超音波花邊機花輪焊頭耐磨,花模拆裝方便,運用靈活;

1.3.2 力勁花邊機操作時不需預熱可連續性加工、速度快、大量生產、可轉角;

1.3.3 利用超音波花邊機直接將各類布料進行縫合,同時作切邊、裂孔、印紋、使 產品一次成形,無毛邊,無散口;

1.3.4 此款花邊機利用超音波直接在各類材料上進行包邊,燙金,壓制各類圖形, 根據不同面料、厚度調節功率;

1.3.5 操作方便、易懂,普通工人即可上機操作;

1.3.6 利用特殊合金鋼製作花輪模具,可依客戶需求開發各種複雜的花形圖案;焊頭耐磨損且壽命特長,花模拆裝方便容易,偏芯式調節,靈活,快捷水平度高;

1.3.7 採用力勁最新超音波技術,廣泛套用世界名牌原器件,具有技術先進,結構合理,運行可靠,操作方便;

1.4 套用範圍

主要用於合成纖維布料,或含有化纖混紡補、化學薄膜(含30%以上化纖),均可加工成所需要的產品,如Nylon布、針線補、無紡布、T/R布,特多龍補 (Polyester 布)、人造革、噴膠棉、PE紙、PE+鋁、PE+布等複合材料,熱塑性塑膠箔膜及塑膠片多層布,以及各種貼合而成的淋膜表覆布類薄膜紙的縫邊、熔接、熔切、壓花等,加工產品具有水密性好,生產效率高,不用針線輔料,熔切面平滑無毛邊,手感好等特點;廣泛套用於服裝、玩具、環保無紡布袋、口罩(杯型口罩、平面口罩、立體口罩等)等行業。適用產品有衣服花邊,床套,枕頭套,汽車套,帳蓬,包裝帶,背包,旅行帶,手提帶,窗簾,雨衣,風衣,雪衣,玩具,手套,桌巾,椅套,被套,口罩,髮飾,飾品, 洋傘,燈罩等等。

使用說明

新機使用前,必須閱讀超音波縫合機說明書,並熟知本說明書之內容。

1. 機械各部功能說明

1)調整螺帽:限制氣缸行程長短距離。

2)壓輪氣缸:控制壓輪上升和下降。

3)壓輪開關:壓輪控制開關,在機頭左側。單擊壓輪下降

4)模架:固定花輪。

5)花輪:縫合,裁切加工件之模具。

6)冷卻風扇:散熱振動子溫度,使其能長時間工作。

7)花輪氣缸:控制花輪上升和下降。

8)機頭:固定花輪的傳動機構。

9)氣壓表:表示花輪加在工件上的壓力氣壓。

10)氣壓閥:依據實際需要做氣壓調整, 調整後螺帽要鎖緊。調整範圍一般在1~10Kg/cm²;之間。

11)台面板: 加工工件的平台。

12)發振箱:控制機台的動作程式。

13)振筒:固定振動子與鋼模。

14)機架:支撐機台本體。

15)腳踏板: 在右腳位置,控制花輪和鋼模的運轉。

16)花輪踏板:在左腳位置,控制花輪升降。

2. 發振箱功能說明:

1) 振幅顯示器: 其功能是指超音波振子和鋼模之間的諧振是否合適。旋轉音波調整旋鈕,能使讀數變化。一般調整到50以下。

電流表 電流表

2)電流表(如右圖):指示超音波的工作電流。空載時表示焊頭與系統諧振的狀態,一般正常為0.4~0.6A,依輸出功率的大小而異,負載時,因壓著面積和花輪和複雜、大小而定,通常由1.0~2.5A。

3)功率輸出: 調整輸出功率大小,調到不同的檔案位,電流表讀數會有變化。

4)上模速度: 調整花輪轉速高低。數字越大轉速加快,速度越快;反之速度降低。

5)下模速度: 調整超音波鋼模轉速高低。數位越大轉速加快;反之速度降低。

6)手動/自動開關: 打到自動檔位,花輪和鋼模自動運轉;打到手動開關,花輪和鋼模的運轉是由右腳的腳踏板控制的,踏下腳踏板花輪和鋼模開始工作,鬆開腳踏板花輪和鋼模即停止運轉。

7)超載指示: 紅色指示燈亮,表示設備超載。此時應該立即停機,檢查原因待故障排除後,方可繼續工作。

8)音波調整: 調整超音波振動子和鋼模之間的諧振狀態。順時針或逆時針轉動旋鈕,振幅表讀數會改變,前已有述,正常讀數一般在50以內。

9)音波測試: 功能是測試超音波是否正常。按下音波測試開關1~2秒鐘,看超載指示燈是否亮,振幅表、電流表讀數是否在正常範圍內。

10)電源開關: 控制整機電源。開關自帶紅色指示燈,打開時紅色燈亮。

安裝及調整

花輪的安裝

安裝花輪時,必須將模架置於上升位置,卸下花輪模架左蓋板,裝上花輪,將模架左蓋板裝上並將螺絲鎖緊,此框架為力利專利技術(如右圖)。降下花輪架使花輪同模具接觸,通過調節偏心輪,使花輪工作面同模具工作面平行。

花輪調整方法

1) 可用A4紙放在壓輪與花輪中,壓力調到1.5KG,花輪氣缸調整螺帽向上旋開,不限位,再將上、下模速度鈕調到刻度2位置,將輸出功率調到4位置,按下壓輪開關,再踏下花輪踏板,後踏腳踏板,待花輪至少完走一圈,再鬆開,另踩花輪踏板,讓花輪上升,同時按下壓輪開關,讓壓輪上升,取出白紙,查看壓紋是否平衡。

2) 壓紋不平衡時,先鬆開模架左蓋板上的偏心輪鎖緊螺絲, 再旋轉偏心輪(順時針,花輪向上運動;逆時針則反之(如圖1)),鎖緊偏心輪,反覆上述動作,直至平衡為止。

3) 用A4紙調整花輪水平後,請同時將花輪氣缸調整螺帽下旋限位,使其花輪與鋼模剛好接觸。(防止花輪下滑與鋼模碰撞磨損)

4) 根據縫合或滾花材料的厚薄程度,調整花輪壓力。較厚的材料壓力調大些,反之調小些。

5) 根據需熔斷的材料不同,厚薄不同,以及花輪的花紋複雜程度,力勁綜合調整以下三方面,以達到理想熔斷效果:(1)花輪線速度;(2)花輪壓力;(3)超聲功率大小。

注意:

Δ花輪速度較低時,加工材料接受超音波能量時間較長,花輪與鋼模接觸時間也較長,比較容易熔斷。

Δ花輪壓力較大時,加工材料接受超音波能量較大,比較容易熔斷。(同時花輪對模具的磨損也加大)

6) 花輪檢查:

花輪的花紋必須保持銳利狀態,硬度HRC60~61°。磨損、鏽蝕的花輪不得使用,以免影響產品質量,或由於花輪壓力增大會導致鋼模磨損加快。

7) 花輪壓力的控制:

Δ花紋複雜,壓力可加大一些。

Δ花紋欠銳利,壓力可加大一些。

Δ鋼模的音波振幅較小,壓力可加大一些。

化纖含量較高的材料,壓力可減小些,反之如TC布,壓力可加大一些。

Δ厚的材料,壓力可加大一些。

Δ在相同質量,相同加工速度前提下,花輪壓力越小越好。(壓力小,鋼模和花輪的磨損就小,設備壽命長)
