變形縫種類
變形縫有伸縮縫、沉降縫和防震縫三種。
1、伸縮縫

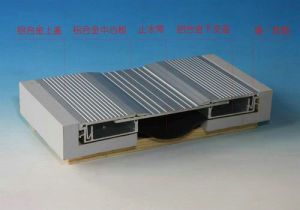

地面變形縫SK型伸縮縫要求把建築物的牆體、樓板層、屋頂等地面以上部分全部斷開，基礎部分因受溫度變化影響較小，不需斷開。
①伸縮縫的設定：
伸縮縫的最大間距，應根據不同材料的結構而定。
②伸縮縫的構造：
伸縮縫是將基礎以上的建築構件全部分開，並在兩部分中間留出適當的縫隙，縫寬一般在20~40毫米。
伸縮縫的結構處理
磚混結構的牆和樓板及屋頂結構布置可採用單牆也可採用雙牆承重方案，最好設定在平面圖形有變化處，以利隱藏處理。
框架結構一般採用懸臂樑方案，也可採用雙梁雙柱方式，但施工較複雜。
牆體伸縮縫構造
磚牆伸縮縫一般做成平縫或錯口縫，一磚半厚外牆應做成錯口縫或企口縫。外牆外側常用浸瀝青的麻絲或木絲板及泡沫塑膠條、油膏彈性防水材料塞縫，縫隙較寬時，可用鍍鋅鐵皮、鋁皮作蓋縫處理。內牆可用金屬皮或木條作為蓋縫。樓地板層伸縮縫構造：伸縮縫位置大小應與牆體、屋頂變形縫一致。縫內以可壓縮變形的油膏、瀝青麻絲、金屬或塑膠調節片等材料做封縫處理，上鋪活動蓋板或橡皮等以防灰塵下落。頂棚處的蓋縫條只能固定於一端，以保證縫兩端構件自由伸縮。屋頂伸縮縫構造：不上人屋面一般在伸縮縫處加砌矮牆，屋面防水和泛水基本上同常規做法，不同之處在於蓋縫處鐵皮混凝土板或瓦片等均應能允許自由伸縮變形而不造成滲漏，上人屋面則用嵌縫油膏嵌縫並注意防水處理。
2、沉降縫
①沉降縫的設定：
沉降縫是為了建築物各部分由於不均勻沉降引起的破壞而設定的變形縫。下列情況須設定沉降縫：
Ⅰ.當建築物建造在不同的地基土壤上，兩部分之間。
Ⅱ.當同一建築物的相鄰部分高度相差兩層以上或部分高度差超過10米時。
Ⅲ.當同一建築相鄰基礎的結構體系、寬度和埋置深度相差懸殊時。
Ⅳ.原有建築物和新建建築物緊相毗連時。
②沉降縫構造：
沉降縫與伸縮縫最大的區別在於沉降縫非但將牆、樓層及屋頂部分脫開，而且其基礎部分亦必須分離。
沉降縫的寬度隨地基情況和建築物的高度不同而定。
沉降縫一般兼起伸縮縫的作用，其構造與伸縮縫基本相同，但蓋縫條及調節片構造必須注意能保證在水平方向和垂直方向自由變形。
3、防震縫
對建築防震來說，一般只考慮水平方向地震波的影響。
在地震區建造房屋，應力求體形簡單，重量、剛度對稱並均勻分布，建築物的形心和重心儘可能接近，避免在平面和立面上的突然變化。同時在地震區最好不設變形縫，以保證結構的整體性，加強整體剛度。
多層砌體房屋，在設計烈度為8度和9度的地震區，當建築物立面高差大於6米，或建築物有錯層，且樓板錯層高差較大；或建築物各部分結構剛度、質量截然不同時，應設防震縫。
防震縫寬度在多層磚房中按設計烈度的不同，取50~70毫米；在多層構件混凝土框架建築中，建築物高度在15米及15米以下時為100毫米；當建築物高度超過15米時：
設計烈度6度，建築物每增高5米，縫寬的70毫米基礎上增加20毫米；
設計烈度7度，建築物每增高4米，縫寬的70毫米基礎上增加20毫米；
設計烈度8度，建築物每增高3米，縫寬的70毫米基礎上增加20毫米。
一般基礎可不設防震縫，但與震動有關的建築各相連部分的剛度差別很大時，也須將基礎分開。
基本概述
1、簡介
變形縫是伸縮縫、沉降縫和防震縫的總稱。根據建築物在外界因素作用下常會產生變形，導致開裂甚至破壞。變形縫是針對這種情況而預留的構造縫。變形縫可分為伸縮縫、沉降縫、抗震縫三種。

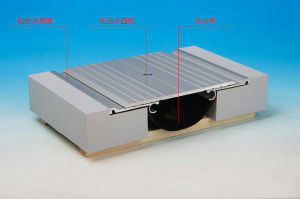

地面變形縫SC型（FDM型）2、分類
變形縫可分為伸縮縫、沉降縫、抗震縫三種。
1）伸縮縫：建築構件因溫度和濕度等因素的變化會產生脹縮變形。為此，通常在建築物適當的部位設定垂直縫隙，自基礎以上將房屋的牆體、樓板層、
屋頂等構件斷開，將建築物分離成幾個獨立的部分。為克服過大的溫度差而設定的縫，基礎可不斷開，從基礎頂面至屋頂延結構斷開。
2）抗震縫：為使建築物較規則，以期有利於結構抗震而設定的縫，基礎可不斷開。它的設定目的是將大型建築物分隔為較小的部分，形成相對獨立的防震單元，避免因地震造成建築物整體震動不協調，而產生破壞。
在抗震設防區，沉降縫和伸縮縫須滿足抗震縫要求。
3）沉降縫：指同一建築物高低相差懸殊，上部荷載分布不均勻，或建在不同地基土壤上時，為避免不均勻沉降使牆體或其它結構部位開裂而設定的建築構造縫。沉降縫把建築物劃分成幾個段落，自成系統，從基礎、牆體、樓板到房頂各不連線。縫寬一般為30～70毫米。將建築物或構築物從基礎至頂部完全分隔成段的豎直縫。藉以避免各段不均勻下沉而產生裂縫。通常設定在建築高低、荷載或地基承載力差別很大的各部分之間，以及在新舊建築的聯接處。
有很多建築物對這三種接縫進行了綜合考慮，即所謂的“三縫合一”。
三縫合一：縫寬按照抗震縫寬度處理；基礎按沉降縫斷開。
施工縫：受到施工工藝的限制，按計畫中斷施工而形成的接縫，被稱為施工縫。混凝土結構由於分層澆築，在本層混凝土與上一層混凝土之間形成的縫隙，就是最常見的施工縫。所以並不是真正意義上的縫，而應該是一個面。
（石油地質上的）變形縫
概述：指原始張開縫經過變形作用而形成的裂縫

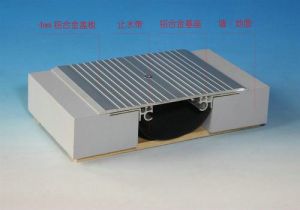

地面變形縫SM型1.1材料組成
1）建築變形縫裝置由鋁合金型材、鋁合金板（或不鏽鋼板）、橡膠嵌條及各種專用膠條等組成。
2）如果在建築變形縫裝置里配置止水帶、阻火帶和保溫帶，還可以使變形縫裝置滿足防水、防火、保溫等設計要求。
（1）金屬卡鎖型樓地面變形縫止水帶採用厚1.5mm三元乙丙橡膠片材，能夠長期在陽光、潮濕、寒冷的自然環境下使用。當長度方向需要連線時，可用搭接膠粘接。
（2）阻火帶是由兩層不鏽鋼襯板中間夾矽酸鋁耐火纖維氈共同組成的專用配件，阻火帶的兩側與主體結構固定。按GB/T9978-1999《建築構件耐火試驗方法》測試耐火極限，可滿足1h～4h的不同要求。
1.2分類
1） 按建築使用部位分為：樓地面變形縫，外牆變形縫，內牆變形縫，頂棚及天花變形縫，屋面變形縫。
2） 按變形縫使用部位的特點分為：平面型和轉角型。
3） 按變形縫裝置的構造特徵分為：金屬蓋板型，金屬卡鎖型，單列嵌平型，雙列嵌平型，橡膠嵌平型。
4） 按使用功能的特殊要求分為：承重型和抗震型。
1.3 變形縫裝置適用縫寬為25～450mm。
主要技術性能及執行標準
1.4主要技術性能及執行標準
1）我國目前尚無變形縫國家標準，現有生產廠都是執行美國材料實驗協會（ASTM）標準E1399－1997。
2）其中不鏽鋼板應符合GB/T3280《不鏽鋼冷軋鋼板》標準；鋁合金型材應符合GB/T3880《鋁及鋁合金軋制板材》和GB/T5237-2000《鋁合金建築型材》標準。
3）橡膠製品應具有優良的抗疲勞、耐低溫、抗壓縮變形、抗紫外線和防水等性能。
正文
伸縮縫建築構件因溫度和濕度等因素的變化會產生脹縮變形。為此，通常在建築物適當的部位設定豎縫，自基礎以上將房屋的牆體、樓板層、 屋頂等構件斷開，將建築物分離成幾個獨立的部分，使各部分都有伸縮的餘地。變形主要是因溫度變化引起的，所以伸縮縫又稱溫度縫。建築物上設定單個伸縮縫的最大間距，應根據建築材料、結構形式、使用情況、施工條件以及當地氣溫和濕度變化等因素確定，磚石結構為100～150米，鋼筋混凝土結構為35～75米，無筋混凝土為10～20米，各種結構的設計規範中都有相應的規定。

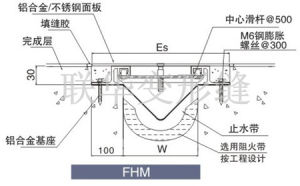

伸縮縫結構圖 伸縮縫的構造，必須滿足建築結構沿水平方向變形的要求。外牆上的伸縮縫，為防止風雨侵入室內，要求用有彈性的、憎水的、不易被擠出的材料填嵌縫隙。常用的材料有瀝青麻絲、浸瀝青木絲板、氯丁橡膠、泡沫塑膠等。縫口還須用鍍鋅鐵皮、鋁板或塑膠板等作蓋縫處理。內牆伸縮縫的處理，隨室內裝修不同而異，可選用木條、木板、塑膠板、金屬板等蓋縫。樓層地面伸縮縫，可在縫口填嵌瀝青麻絲等，上鋪活動蓋板或橡皮條等，以防灰塵落至下一樓層。屋頂的伸縮縫，則用鍍鋅鐵皮、鋁板或預製鋼筋混凝土板等作蓋縫處理，著重作好防水。地下建築、地下室等處的伸縮縫，出於防水要求，常在防水結構層的外側或底部加鋪玻璃布油氈、橡膠片、鍍鋅鐵皮、紫銅片，以及採用內埋式或可卸式止水帶（如橡膠、塑膠、金屬等），並用瀝青砂漿、瀝青麻絲或浸瀝青木絲板等填嵌縫隙。在現澆整體式鋼筋混凝土建築中，由於混凝土在澆灌後的一段時間內有較大的收縮變形，以後才趨於穩定，可利用這一特性，將沿鋼筋混凝土結構的長向分成幾段，中間留縫，待第一期工程施工1～2個月後，再澆灌合縫。這種只在施工期間保留的臨時性溫度收縮縫,稱為後澆縫,或稱收縮帶。後澆縫的寬度一般為50～100厘米,縫的間距約為20～25米，並儘量和施工時的接縫結合設定；縫的填充材料，可用摻鋁粉的混凝土。

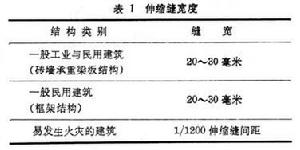

在建築物中設定伸縮縫及其最大間距問題，目前認識不盡一致，各國的規定和作法也不相同。如聯邦德國、蘇聯和一些東歐國家,採取嚴格的伸縮縫間距,以防止建築物產生裂縫。日本、美國等是在計算中考慮溫度應力，一般不設伸縮縫。英國、法國等則處理比較靈活。中國從20世紀50年代開始,探討建築物設定伸縮縫的理論,提出了初步的理論依據，解決了若干工程實際問題。中國有關伸縮縫的寬度的規定見表1。
變形縫沉降縫
當一幢建築物建造在不同土質且性質差別較大的地基上，或建築物相鄰部分的高度、荷載和結構形式差別較大，以及相鄰牆體基礎埋深相差懸殊時，為防止建築物出現不均勻沉降，以至發生錯動開裂，應在差異處設定貫通的垂直縫隙，將建築物劃分若干個可以自由沉降的獨立單元。沉降縫同伸縮縫的顯著區別在於沉降縫是從建築物基礎到屋頂全部貫通。沉降縫寬度與地基性質和建築高度有關（表2）。沉降縫的構造與伸縮縫基本相同，但蓋縫的作法，必須保證相鄰兩個獨立單元能自由沉降。在磚混結構中，沉降縫兩側建築的基礎通常採用兩種方案：①挑梁基礎，即在沉降縫一側牆的基礎按正常設定，另一側的縱牆由懸挑的挑梁承擔，梁端另設基礎梁和輕質隔牆。②採用雙牆方案，即在沉降縫兩側都設承重牆，以保證每個獨立單元都有縱橫牆封閉聯結，結構整體性好。在兩承重牆間距較小時，為克服基礎的偏心受力，可採用在平面布置上為兩排交錯設定的獨立基礎，上放承牆的基礎梁。沉降縫同時起著伸縮縫的作用，在同一個建築物內，兩者可合併設定，但伸縮縫不能代替沉降縫。在鋼筋混凝土框架結構中的沉降縫通常採用雙柱懸挑梁或簡支梁作法。
變形縫防震縫
其設定要求見建築防震。有很多建築物對這三種接縫進行了綜合考慮，即所謂的“三縫合一”，概括如下：
施工縫：受到施工工藝的限制，按計畫中斷施工而形成的接縫，被稱為施工縫。混凝土結構由於分層澆築，在本層混凝土與上一層混凝土之間形成的縫隙，就是最常見的施工縫。所以並不是真正意義上的縫，而應該是一個面；
伸縮縫：為克服過大的溫度應力而設定的縫，基礎可不斷開；
抗震縫：為使建築物較規則，以期有利於結構抗震而設定的縫，基礎可不斷開。
在抗震設防區，沉降縫和伸縮縫須滿足抗震
鋼襯板中間夾矽酸鋁耐火纖維氈共同組成的專用配件，阻火帶的兩側與主體結構固定。按GB/T9978-1999《建築構件耐火試驗方法》測試耐火極限，可滿足1h～4h的不同要求。變形縫的位置與寬度在各項工程設計中都是由結構專業設計師確定的，為了讓建築師也能了解設縫的原則，所以提供一下資料供參考。
1，裝配整體式結構房屋的伸縮縫間距宜按表中現澆式的數值取用。
2，框-剪或-簡結構房屋的伸縮縫間距可根據結構具體布置情況，取表中框架結構與剪力牆之間的數值。
3，當屋面無保溫或隔熱措施，混凝土的收縮較大或室內結構因施工外露時間較長時，伸縮縫間距宜按表中露天欄或設當減少。
4，位於氣候乾燥地區、夏天炎熱且暴雨頻繁地區的結構，伸縮縫間距宜適當減少。
5，對燒普通磚、多孔磚、配筋砌塊砌牆體房屋取表中數值，對石砌體、蒸壓灰沙磚、蒸壓粉煤灰磚和混泥土砌塊房屋去表中數值乘以0.8的係數。
6，在鋼筋混泥土屋面上掛瓦的屋蓋應按鋼筋混凝土屋蓋採用。
7，溫差較大且變化頻繁地區和嚴寒地區不採暖的房屋及建築物牆體的伸縮縫的最大間距，應表中數值予以適當減小。
主要技術性能及執行標準
1、我國目前尚無變形縫國家標準，現有生產廠都是執行美國材料實驗協會(ASTM)標準E1399-1997及國家建築構造圖14J936、04CJ01-1、04CJ01-2、04CJ01-3變形縫圖集,產品結構可以到江蘇聯華變形縫裝置有限公司查閱。
2、其中不鏽鋼板應符合GB/T3280《不鏽鋼冷軋鋼板》標準;鋁合金型材應符合GB/T3880《鋁及鋁合金軋制板材》和GB/T5237-2000《鋁合金建築型材》標準。
3、橡膠製品應具有優良的抗疲勞、耐低溫、抗壓縮變形、抗紫外線和防水等性能。
