CTP製版機一般分成內鼓式,外鼓式,平板式,曲線式四大類。 CTP製版技術有熱敏成像技術和光敏成像技術,目前運用最廣,性能最穩定的是光敏成像技術。 微光束數目越多,則刻蝕一個印版的時間就越短。

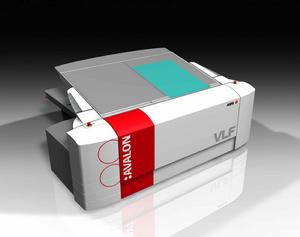

所謂CTP製版機就是Computer to Plate,是由計算機直接製版的印前設備。CTP製版就是採用數位化工作流程,直接將文字、圖象轉變為數字,直接生成印版,省去了膠片這一材料、人工拼版的過程、半自動或全自動曬版工序。CTP製版相比傳統製版,最大的特點是免去出菲林這一步驟。
CTP製版機一般分成內鼓式,外鼓式,平板式,曲線式四大類。在這四種類型中,目前使用的最多的是內鼓和外鼓式;其中性能比較好的高檔CTP製版機都採用的是外鼓式。
CTP製版技術熱敏成像技術和光敏成像技術,目前運用最廣,性能最穩定的是光敏成像技術。

SAJ S350矢量變頻器套用於製版機

S350系列是新一代高性能矢量變頻器,在製版機上套用能起到調速節能的作用,有如下特點:
■採用最新高速電機控制專用晶片DSP,確保矢量控制快速回響
■硬體電路模組化設計,確保電路穩定高效運行
■外觀設計結合歐洲汽車設計理念,線條流暢,外形美觀
■結構採用獨立風道設計,風扇可自由拆卸,散熱性好
■無PG矢量控制、有PG矢量控制、轉矩控制、V/F控制均可選擇
■強大的輸入輸出多功能可程式端子,調速脈衝輸入,兩路模擬量輸出
■獨特的“挖土機”自適應控制特性,對運行期間電機轉矩上限自動限制,有效抑制過流頻繁跳閘
■寬電壓輸入,輸出電壓自動穩壓(AVR),瞬間掉電不停機,適應能力更強
■內置先進的 PID 算法 ,回響快、適應性強、調試簡單 ; 16 段速控制,簡易PLC 實現定時、定速、定向等多功能邏輯控制,多種靈活的控制方式以滿足各種不同複雜工況要求
■內置國際標準的 MODBUS RTU ASCII 通訊協定,用戶可通過PC/PLC控制上位機等實現變頻器485通訊組網集中控制

製版機工作原理

雷射器產生的單束原始雷射,經多路光學纖維或複雜的高速旋轉光學裂束系統分裂成多束(通常是200

製版機製版機
-500束)極細的雷射束每束光分別經聲光調製器按計算機中圖像信息的亮暗等特徵,對雷射束的亮暗變化加以調製後,變成受控光束。再經聚焦後,幾百束微雷射直接射到印版表面進行刻版工作,通過掃描刻版後,在印版上形成圖像的潛影。經顯影后,計算機螢幕上的圖像信息就還原在印版上供膠印機直接印刷。每束微雷射束的直徑及光束的光強分布形狀,決定了在印版上形成圖像的潛影的清晰度及解析度。微光束的光斑愈小,光束的光強分布愈接近矩形(理想情況),則潛像的清晰度愈高。掃描精度則取決系統的機械及電子控制部分。而雷射微束的數目則決定了掃描時間的長短。微光束數目越多,則刻蝕一個印版的時間就越短。目前,光束的直徑已發展到4.6個微米,相當於可刻蝕出600lpi的印刷精度。光束數目可達500根。該蝕一個對開印版的時間可在3分鐘即完成。另一方面,版光束的輸出功率及能量密度(單位面積上產生的雷射能量,單位為焦耳/平方厘米)愈高,則蝕刻速度也愈快。但是過高功率也會產生縮短雷射的工作壽命,降低光束的分布質量等的負面的影響。
製版機光源包括:氣體雷射(氬離子雷射 488nm,功率:20mw左右);固體雷射器(FD YAG 532nm,100mw以上);半導體雷射(LD,半導體雷射中的紅外半導體雷射有低功率,長壽命的優點。)
