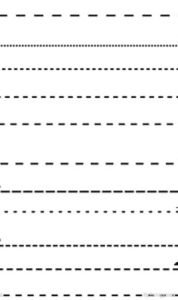

虛線

以點或者短線畫成的斷續的線，多用於幾何圖形或者標記。虛線的畫線長度為12d，畫線與畫線之間的間隙為3d，其中，d為粗虛線的寬度。根據國標GB/T 4457.4-2002 機械製圖 圖樣畫法 圖線規定，技術圖樣中，主要使用細虛線和粗虛線兩種，細虛線用以表示不可見棱邊線和不可見輪廓線，粗虛線用以表示允許表面處理的表示線。

涵義

以點或者短線畫成的斷續的線，多用於幾何圖形或者標記

。

根據國標GB/T 4457.4-2002 機械製圖 圖樣畫法 圖線規定，技術圖樣中，主要使用細虛線和粗虛線兩種，細虛線用以表示不可見棱邊線和不可見輪廓線，粗虛線用以表示允許表面處理的表示線。

粗虛線的寬度與粗實線相同，細虛線為粗虛線的1/2。

虛線的畫線長度為12d，畫線與畫線之間的間隙為3d，其中，d為粗虛線的寬度。

虛線的套用

1、路徑轉化為選區，新建層1，執行描邊

2、選擇合適的筆刷（硬邊方形或圓形），設定合適的筆刷間距(筆刷間距的設定在PS程式的右上角)

3、到路徑面板下顯示出剛才的路徑，新建一層2，執行路徑描邊

4、載入圖層2的選區，選中圖層1，刪除

5、完成！
