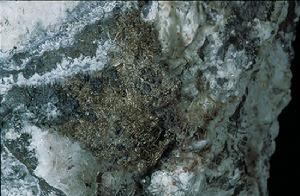

自然銀自然銀是自然產生的銀元素礦物。常含金、汞等。等軸晶系。通常呈不規則的粒狀、塊狀或樹枝狀集合體。新鮮斷口呈銀白色,表面因氧化而呈灰黑的錆色。具金屬光澤,硬度2.5,延展性強。電和熱的良導體。比重10.1—11.1。簡介

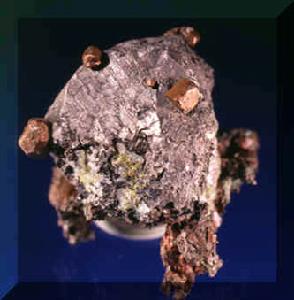

自然銀自然銀的名字來源於古代文明社會；成份為銀，也含有少量的金、銅、鉑等。等軸晶系，晶體結構屬銅型。完整的單晶體成立方體和八面體或二者的聚形，但極為少見。一般晶體往往向一個方向延伸，並發生扭轉或撓曲。集合體成樹枝狀、不規則薄片狀、粒狀或塊狀。自然銀的顏色與條痕均為銀白色，通常在空氣或在水中都很穩定，但空氣中若含有硫，則會起化學作用而變為灰或黑色的硫化銀。金屬光澤。電和熱的最良導體，但當Au和其他元素含量增高時，導電性則減弱。硬度2.5,比重10.5,無解理，斷口鋸齒狀。高反射率高延展性。自然銀並不是銀的重要來源，常用的銀主要是由輝銀礦（Argentite）等含銀礦物提煉而來。銀的導電性、導熱性及延展性極佳，常作為貨幣、貴重的裝飾品、照相材料等用途。理化特性
化學組成：成分中常含Au、Cu、Hg等；
類別：自然元素-金屬元素-自然銅族
自然銀晶系和空間群：等軸晶系，Fm3m；晶胞參數:a0=0.4077nm；

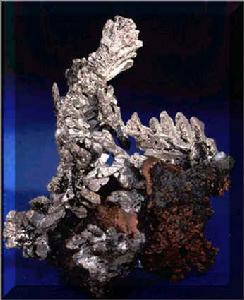

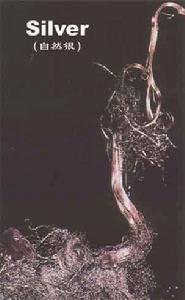

形態：單晶呈立方體和八面體或兩者的聚形，但極少見。集合體成樹枝狀、不規則薄片狀、粒狀和塊狀；
顏色：新鮮斷口呈銀白色，但表面往往呈灰黑的錆色；
條痕：銀白色
透明度：不透明
光澤：金屬光澤
硬度：2.5
解理和斷口：無解理，鋸齒狀斷口；
比重：10.5g/cm3（純銀）
其他性質：（1）不透明（2）為熱與電的良導體（3）延展性佳
鑑定特徵
（1）新鮮表面呈銀白色
（2）銀白色條紋
（3）延展性佳
（4）比重大
（5）溶於硝酸
成因與產地

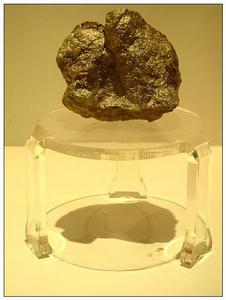

自然銀熱液成因的自然銀見於一些中低溫熱液礦床。呈顯微粒狀分布於鉛鋅熱液礦床的硫化物中。它的富集往往見於所謂Ni-Co-U-Bi-Ag碳酸岩脈礦床，與鈷鎳砷化物、銀的硫鹽礦物、自然鉍、瀝青鈾礦等共生。此外，含有機質的方解石脈內常有自然銀的富集，在其成分中往往含汞。外生成因的自然銀見於硫化物礦床氧化帶，其成因類似於外生成因的自然銅。自然界最大的銀塊於1875年在撒克遜尼亞的福萊堡地下300公尺深處發現，重量為5000公斤。智利曾發現過重1420公斤的片狀自然銀。重要產地
（1）挪威的Kongsberg
（2）德國Saxony的Freiberg和Schneeberg礦區
（3）加拿大Ontario的Cobalt和Keeley礦區；以及BritishColumbia的GreatBearLake地區
（4）捷克Bohemia的Joachimsthal礦區
（5）墨西哥Guanajuato和Chihuahua的Batopilas
（6）法國Alsace的Ste.Marie-aux-Mines
（7）美國NewJersey的ProspeckPark；Michigan的Keweenaw半島；Massachusetts的Butte和Elkhorn；Colorado的Georgetown，CrestedButte，Creede和Aspen；Idaho的BunkerHill；Arizona的Tombstone，Globe和Bisbee；California的Calico，CerroGordo
自然銀（8）義大利MonteNarba（9）蘇俄西伯利亞
（10）哈薩克的Rudnui和Dhezkazgan
（11）印度尼西亞蘇門答臘的Salida和Mangani
（12）澳洲NewSouthWales的BrokenHill和Cobar
（13）秘魯的Huancavelica
（14）玻利維亞Potosi和Oruro
（15）智利Copiapo，Huantaya，Chanarcillo和Chanca
（16）西南非的Tsumeb
主要用途
銀鏡為銀的來源之一，但並非銀的重要來源。純銀是一種美麗的銀白色的金屬，它具有很好的延展性，其導電性和傳熱性在所有的金屬中都是最高的。常作為貨幣、貴重的裝飾品、照相材料,用於制合金、銀箔、電路上的接觸點、銀焊劑、蓄電池等用途。在所有金屬中，銀對自然光線的反射性能最好，因此，銀在制鏡工業上占有很重要的位置。另外，銀離子能殺菌，在醫藥上也有套用。我國內蒙古一帶的牧民常用銀碗盛馬奶，可以長期放置而不會變酸。與硫化銀的分離與測定
硫化銀常見硫化礦物(銅、鉛、鋅、鐵)中硫化銀(輝銀礦、硫銅銀礦)與自然銀的分離測定是在8%巰基乙酸+3g/L單硫醇+2g/L丹寧酸+氨水溶液中,室溫振盪浸取3h,可選擇溶解銀的硫化物相,可溶解銀的硫化物質量達8. 3mg。對於硫化物含量高的礦樣(如銅精礦)等,可適當增加巰基乙酸和單硫醇的質量濃度,採用8%巰基乙酸+5g/L單硫醇+2g/L丹寧酸+氨水溶液50m,l室溫振盪浸取3~4h,可選擇溶解銀的硫化物。對於複雜硫化礦物中銀的物相分析有必要再做一些系統的研究工作。
該方法是在浸出硫化銀的同時抑制自然銀,分離硫化銀後的殘渣再進行自然銀浸出的分離方法。對物料的適用性廣,不僅可用於活性硫化銅及其產品精礦試樣中硫化銀和自然銀的分析測定,同時還可以用於鉛、鋅礦及其產品精礦中硫化銀和自然銀的分析測定。 重要發現
金剛石及其包裹體研究人員發現，自然銀和含銀鐵-金合金見於遼寧復縣50號金伯利岩岩管和山東蒙陰勝利1號金伯利岩岩管金剛石中。此二岩管金伯利岩均位於奧陶紀，分別起源於200和220km，其金剛石品位系中國目前所見原生礦中最高者。在所研究樣品中，有三顆金剛石含有自然銀和含銀鐵一金合金。其中，自然銀包裹體見於Zf-1號岩管，此樣品中尚有於金剛石交生的自然銀。金剛石中自然銀和含銀鐵一金合金包裹體及金伯利岩中碳化鎢的成因應與金剛石中自然鐵和碳矽石包裹體的大體相當，至少可推測它們源於超還原的高T-屍、富揮發份環境。亦即有少量金剛石來自下地慢或地球深部，遠較大多數金剛石的形成深度(>180km)大、與流體關係密切，並且金剛石的形成與固態地核生長過程中不斷向地慢釋放Si，O，C，H，S，KN，B等元素有關，它們是深部流體的重要組成部分，也是地慢流體的原始組成。相關詞條
