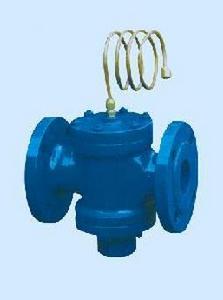

自力式壓差控制閥

自力式壓差控制閥

自力式壓差控制閥不需外來能源依靠被控介質自身壓力變化進行自動調節,自動消除管網的剩餘壓頭及壓力波動引起的流量偏差恆定用戶進出口壓差,有助於穩定系統運行,特別適用分戶計量或自動控制系統中。

基本信息

簡介

自力式壓差控制閥不需外來能源依靠被控介質自身壓力變化進行自動調節,自動消除管網的剩餘壓頭及壓力波動引起的流量偏差恆定用戶進出口壓差,有助於穩定系統運行,特別適用分戶計量或自動控制系統中。

實用價值

1、採用自力式壓差控制閥,為分戶計量提供了必要條件。眾所周知,分戶計量按熱收費提高了熱用戶的自主權,更好利用自由熱節約能源,假如系統不裝置自力式壓差控制閥,當用戶調節時,流量只能跑到其他用戶處,另外,散熱器溫控閥的最大承壓25Kpa,不加自力式壓差控制閥溫控閥壓差過大會發出噪音的危險。

2、採用自力式壓差閥配備變頻水泵,是既節能又經濟的運行方式。

3、採用自力式壓差控制閥為控制提供了很好的工作環境,在換熱器前加裝自力式壓差控制閥,可防止換熱器內水流速過大,超過允許降壓,延長其壽命。在自力式溫度控制閥、流量控制閥、平衡閥、散熱器溫控閥前自力式壓差控制閥有三個作用:

(1)保證工作壓差不超過最大允許壓差;

(2)保證通過流量限制在最大流量之內;

(3)保證不產生噪音和氣蝕現象。

電動閥前加自力式壓差控制閥保證受外網波動給電動閥造成的頻繁動作,減少電動閥由信號遲到造成的誤動作,營造一個相對舒適的環境。

4、採用自力式壓差控制閥給一次系統的高效率運行帶來可靠的保證。

5、採用自力式壓差控制閥對水泵控制,可以節省很大費用。用於供熱系統中循環水泵在系統流量減小時,揚程會增大,同時,當管阻隨流量減小,以平方關係降低時,克服阻力所需的壓頭大大下降。過高壓頭不僅導致控制閥產生噪音,控制性能變差和振盪等問題,同時對水泵的運行也帶來了不必要的電力消耗,當管阻隨流量變化以平方管線變化時,水泵耗電量隨流量變化成立方關係變化,因此對水泵進行控制可以節省費用。

6、採用自力式壓差控制閥,為系統的動態平衡調節提供了可靠的保證。分戶計量後,當某用戶因不付費給用戶關閉,如果沒有自力式壓差控制閥,被關閉或調節用戶的流量就會強加給其他用戶,這樣就造成了其他用戶多付費甚至造成立關與立管之間的不平衡。當使用自力式壓差控制閥後,通過壓差控制閥的動作流量就不會強加給其他用戶,立管與立管的不平衡。當室外溫度或其他自由熱給用戶,用戶通過溫控閥的控制,可同時都在調節而且住在朝陽方向,要比住在朝陰方向的動作要大一些,這樣就需要通過自力式壓差控制來解決這個問題。

產品要點

1、自力式壓差控制閥選用主要控制參數為:公稱直徑、壓差控制範圍、設計公稱壓力、介質允許溫度範圍、控制精度等。屬動態平衡閥。

2、對變流量水系統,在其中某兩點要求壓差恆定的位置,安裝自力式壓差控制閥,即可消除該被控系統內部用戶進行流量調節引起的干擾,也可消除外部網路壓力波動對被控系統的干擾,使被控系統在較穩定的工況下運行,達到保證供暖(空調)質量和節約能源的目的。

3、在動態控制的管網系統中,如末端為變流量系統,應設定自力式壓差控制閥,以保證被控系統始終在額定壓差下正常工作。

4、變流量系統的水平支、乾管入口處以及在安裝有溫控閥或調節閥等的動態系統的支、乾管入口處,安裝自力式壓差控制閥可使被控環路供、回水管之間的壓差保持恆定。

5、應按照通過流量和工作壓差範圍來選擇自力式壓差控制閥(注意:由於多數產品的工作壓差範圍比較窄,如果超出了工作範圍,就將失去控制作用),而不應直接按照管徑選擇閥門規格。

6、室內供暖為雙管系統的計量收費系統,熱力入口應設自力式壓差控制閥。兩端壓差不宜大於100kPa,不應小於8kPa。

7、如壓差控制閥的實際工作壓差超出產品工作壓差範圍,應採用等其它調節設備進行初調節。

8、通常自力式壓差控制閥沒有關斷功能,需要增設關斷閥門。

9、要注意防止水中的雜質阻塞閥門的毛細管或膜盒部件,必要時閥前設水過濾器。

適用場合

自力式壓差控制閥不適用以熱源為主動變流量調節系統,當系統進行以熱源為主動變流量調節,減小系統的流量時,管網的壓力減小,熱網近端用戶由於壓力的變小,壓差閥自動閥芯就會開大,維持原來的壓差恆定,流量變化只是遠端用戶,使遠端用戶流量嚴重不足。近端用戶和遠端用戶不能隨著總流量變化而等比變化,不能保持水力平衡工況,熱網出現動態水力失調。反之,循環水泵根據室外氣溫降低,需要增加循環水量時,用戶閥門開度沒有變化,用戶壓差由於自力式壓差控制閥的控制,使用戶的流量增不上去。

自力式壓差控制閥適合以用戶為主動變流量運行的熱網。熱網流量的變化取決於用戶的用熱要求,熱源的變化與調控以用戶為主,用戶需要多少熱量,熱源就得提供多少熱量。

以用戶為主動變流量運行有個前提,用戶必須安裝恆溫閥等自控裝置,熱力入戶入口安裝自力式壓差控制閥才能實現。戶內安裝恆溫閥,熱力入戶入口安裝自力式壓差控制閥,熱網循環水泵採用變頻控制。這種以用戶為主動變流量的變流量運行方式是今後的發展方向,也是最節能的。

安裝要點

1、自力式壓差控制閥分為供水式、回水式和旁通式三種。一般安裝在回水管上,閥門上的導壓管與供水管連通;也可選用送水管安裝式,但不能互換。其中的旁通式自力式壓差控制閥在額定壓差範圍內為關閉狀態。

2、自力式壓差控制閥可水平安裝,也可垂直安裝。

3、導壓管連線頭的尺寸一般為1/2″管螺紋,安裝時應在供水管上設定變徑管接頭或焊接管接頭。

4、可調型自力式壓差控制閥有一個調節壓差的鏇鈕,調節鏇鈕可使壓差設定值增大或減小。

5、安裝位置應按照產品說明書要求設定直管段。

6、在安裝自力式壓差控控制閥前還因在此閥前加裝過濾器,以免堵塞。

使用方法

1、介質流動方向應與閥體箭頭方向一致;

2、自力式壓差控制閥應安裝在回水管上,閥上接導壓管,導壓管的另一端與供水管連線,建議在導壓管供水端安裝1/2"球閥,以便啟動消除堵塞功能;

3、在導壓管前的供水管上應安裝過濾網,避免水質太差造成該閥失去自動調節功能;

4、供水管和該閥前的回水管應分別裝設壓力表,便於調節控制壓差;

5、如發現該系統流量過大或過小,可能的原因是管道元件安裝時的雜物卡阻在閥塞上,可將1/2"球閥關閉3—5分鐘,這時如果是較輕堵塞,即可自動消除,如還不能消除,則要拆開閥門檢查消除堵塞物;

6、控制壓差調節方法:逆時針方向調節調壓閥桿,觀察壓差 。
