膜分離設備
正文

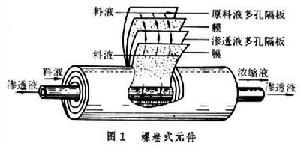

用於超過濾、反滲透、氣體滲透分離、滲析、電滲析以及液膜分離等一系列膜分離操作的設備。由於膜的構型和分離過程各具特點，設備也有多種類型。有時根據過程目的或用途，分別稱為超過濾器、滲透器、滲析器、電滲析器或淡化器等。由有機合成膜構成的膜分離設備，主要類型為：①板框式裝置。在尺寸相同的片狀膜組之間，相間地插入隔板，形成兩種液流的流道。由於膜組可置於均勻的電場中，這種結構適用於電滲析器。板框式裝置也可套用於膜兩側流體靜壓差較小的超過濾和滲析。②螺卷式裝置。把多孔隔板（供滲透液流動的空間）夾在兩張膜之間，使它們的三條邊粘著密合，開口邊與用作滲透液引出管的多孔中心管接合。再在上面加一張作料液流動通道用的多孔隔板,並一起繞中心管捲成螺卷式元件（圖1）。

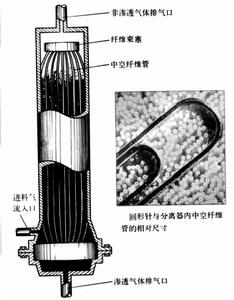

料液通道與中心管接合邊及螺卷外端邊封死。多個螺卷元件裝入耐壓筒中，構成單元裝置。操作時料液沿軸向流動，可滲透物透過膜進入滲透液空間，沿螺鏇通道流向中心管引出。該設備適用於反滲透和氣體滲透分離，不能處理含微細顆粒的液體。③管式裝置。用管狀膜並以多孔管支撐，構成類似於管殼式換熱器的設備，分內壓式和外壓式，各用多孔管支撐於膜的外側或內側。內壓式的膜面易沖洗，適用於微過濾和超過濾。④中空纖維式裝置。中空纖維不需要支撐而能承受較高的壓差，在各種膜分離設備中，它的單位設備體積內容納的膜面積最大。用中空纖維構成類似於管殼式換熱器的設備（圖2）。中空纖維直徑約0.1～1mm，並列達數百萬根，纖維端部用環氧樹脂密封，構成管板，封裝在壓力容器中。中空纖維式適用於反滲透和氣體滲透分離。
