概念
緞條府綢是一種以平紋組織為基本織法，鑲嵌緞紋組織的高支紗、高密度的織物。
緞條府綢所以它是府綢中的一種變化組織織物。
根據不同的染整工藝可以分為：漂白、染色、印花、色織緞條府綢。
根據不同的原材料可以分為：全棉、滌棉、棉滌等等的緞條府綢。
緞條府綢多用於服裝的襯衫、女裝、夾克衫、床上用品、以及手帕等等。

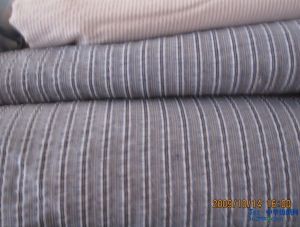

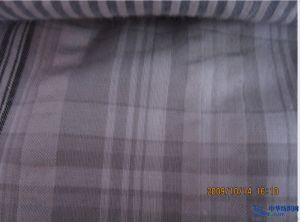

色織的生產
工藝流程
紗線染色工藝流程
色織緞條府綢原紗:煮練葉漂白弓染色一皂煮、水洗曰供乾葉成包
織造工藝流程
色經紗:絡筒*整經*漿紗葉穿綜
色經紗 色緯紗:織造*檢驗*修補*定等*坯 布人庫
後整理工藝流程
(1)白地多，白度、色澤鮮艷度要求高的品種:翻縫、燒毛、退漿、漂白、絲光、烘乾、滌加白 定形、淨洗、棉加白、柔軟、熱拉防縮、折布 。
(2)白地面積小、白度要求一般的品種: 翻縫一燒毛、退漿、絲光、烘乾、增白。定形、水洗、柔軟一熱拉、防縮升、折布 。
(3)淺中色品種: 翻縫、燒毛、退漿、絲光。烘乾、定形、棉加白 、柔軟、熱拉、防縮一折布
(4)中深色品種: 翻縫一燒毛、退漿、絲光、烘乾、柔軟、熱拉、防縮、折布 。
(5)滌棉緯長絲品種:翻縫、燒毛、退漿、烘乾、浸軋工作液、烘乾、 定形。防縮、折布。
準備工序
絡筒工序和整經工序
設備採用1332P型高速槽筒絡筒機和1452-180
型高速整經機
工藝要點:
(1)深色絞紗發澀，絡筒時需低速運轉，車速為 600r/min，減少張力圈質量。
(2)為防止沾色，深色紗應固定機台生產。
(3)整經張力均勻，有色花色差的筒子在上整經架之前要做好順色分檔工作，做到搭配上筒，避免條花。
漿紗工序
滌棉漿 紗大部分採用純化學漿料PVA或PVA混合漿料。使用PVA漿料成本高，可推廣使用PVA與變性澱粉混合漿料。變性澱粉漿料勃度穩定，流動性能好，滲透性強;短時間停車無漿斑、結皮;成本比PVA漿料降低20%左右;便於後整理退漿。上漿率控制為10%一12%。
穿綜工序
(1)提高開口清晰度，宜採用飛穿法。
色織緞條府綢(2)穿箱宜每箱穿2根，防止布面產生條影，使布面平整豐滿。
絡緯工序
(1)採用G191型卷緯機，絡緯張力掌握在50cN左右。
(2)導紗件採用氧化鋁材料，耐磨性育盯，不起溝槽。
(3)嚴格加強緯管管理，要求管面光滑無毛刺，無損壞，定期檢修，塗抗靜電清漆或上蠟。
(4)必須做好長絲的給濕工作，以減少脫緯和緯縮。
(5)必須做好機台的清潔工作，防止漏油。
織造工序
採用巧巧型多梭多臂織機，工藝要點:
(1)滌棉緞條府綢、細紡品種規格繁多，具體工藝參變數應根據產品要求調整。為提高開口清晰度，宜採用“早開口，遲投梭”工藝。
緞條府綢襯衫(2)平紋織物宜採用雙踏盤織造，開口清晰，便於維修保養，降低機物料消耗，提高布機效率，下機質量可比多臂織機提高2%--3%。
後整理工序
滌棉細紡、府綢整理後要求色澤鮮艷，布面勻整光潔豐滿，具有滑、挺、爽、薄的仿綢風格。
(1)採取燒毛急冷工藝，以達到布面燒毛淨而無過燒，且具有彈性好的風格。
(2)平幅履帶低溫退漿，鬆弛常溫堆放，嚴格控制工藝條件。
(3)DT增白劑用量要適當，用量過大，布面反而發黃。
(4)嚴格控制絲光後布面帶鹼量，pH值控制在7%左右，pH值過高會影響增白效果及織物白度。
(5)採用有機矽整理，突出絲綢風格，要優選工藝配方，既能突出絲綢風格又儘可能不降低強力，同時採用定形交聯一元化工藝流程，即先上聚醋加白劑DT
和棉加白劑VB1，在DT液中加分散藍紫液，以改善白度，烘乾後再軋矽油乳化液，實現DT發色定形和矽乳交聯一併進行，既保證了白度又縮短了工藝。
(6)浸軋樹脂液預烘溫度以80一100℃為宜，過高易使手感粗糙，樹脂整理落布要烘乾，以免焙烘時影響樹脂交聯效果。
(7)定形機、熱拉機上安裝整緯器，將緯斜控制在2%以下。
白坯織布及染色
緞條府綢的坯布和其它坯布的織造過程基本一致，緞條的織法也沒有什麼難度，
染色緞條府綢屬於紡織品的基本織法。染色同樣也沒什麼有特殊的難度，和其它普通的染色布一樣，只是在絲光處理上要求高一點。緞條府綢做印花的較少，因為印花後會影響緞條的效果，所以不常見。
因此緞條府綢大多數都是色織的，漂白、染色緞條府綢比較少。
染色緞條府綢襯衫
