簡介

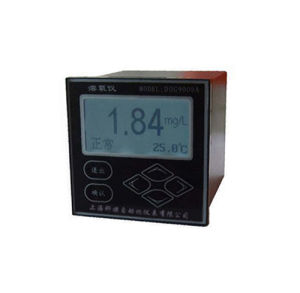

DOG9300系列工業線上溶氧儀是帶微處理器的水質線上監測儀。該儀表配置不同類型的溶氧電極廣泛用於電廠、石油化工、冶金電子、礦業、紙業、生物發酵、醫藥、食品飲料、環保水處理、養殖等各個行業；對水溶液的溶解氧值和溫度值進行連續監測和控制。
工作原理
水中的氧含量可充分顯示水自淨的程度。對於使用活化污泥的生物處理廠來說，了解曝氣池的氧含量非常重要，污水中溶氧增加，會促進除厭氧微生物以外的生物活動，因而能去除揮發性物質和易於自然氧化的離子，使污水得到淨化。測定氧含量主要有三種方法：自動比色分析和化學分析測量，順磁法測量，電化學法測量，螢光法。水中溶氧量一般採用電化學法測量。氧能溶於水，溶解度取決於溫度、水表面的總壓、分壓和水中溶解的鹽類。大氣壓力越高，水溶解氧的能力就越大，其關係由亨利（Henry）定律和道爾頓（Dalton）定律確定，亨利定律認為氣體的溶解度與其分壓成正比。氧量測量感測器由陰極（常用金和鉑製成）和帶電流的反電極（銀）、無電流的參比電極（銀）組成，電極浸沒在電解質如KCl、KOH中，感測器有隔膜覆蓋，覆膜將電極和電解質與被測量的液體分開，只有溶解氣體能滲透覆膜，因此保護了感測器，既能防止電解質逸出，又可防止外來物質的侵人而導致污染和毒化。向反電極和陰極之間施加極化電壓，假如測量元件浸人在有溶解氧的水中，氧會通過隔膜擴散，出現在陰極上（電子過剩）的氧分子就會被還原成氫氧根離子[OH-]。電化學當量的氯化銀沉澱在反電極上（電子不足），對於每個氧分子，陰極放出4個電子，反電極接受電子，形成電流：4Ag+4Cl-=4AgCl+4e-。電流的大小與被測污水的氧的分壓成正比，該信號連同感測器上熱電阻測出的溫度信號被送人變送器，利用感測器中存儲的含氧量和氧分壓、溫度之間的關係曲線計算出水中的含氧量，然後轉化成標準信號輸出。參比電極的功能是確定陰極電位。
線上溶氧儀 Theoxygencontentinthewatercanfullydisplaythedegreeofwaterself-purification.Forusingactivatedsludgebiologicaltreatmentplants,tounderstandtheoxygencontentofaerationtankisveryimportant,increasedissolvedoxygeninwater,canpromotethebiologicalactivityotherthantheanaerobicmicrobes,whichcanremovevolatilesubstances,andeasytonaturaloxidationofions,forsewagepurification.Determinationofoxygeninthemaintherearethreeways:automaticcolorimetricanalysisandchemicalanalysisofmeasurement,paramagneticmeasurementmethod,electrochemicalmeasurement,thefluorescentmethod.Thedissolvedoxygenusingelectrochemicalmeasurementingeneral.Solubleinwater,oxygensolubilitydependsontemperature,onthesurfaceofthewatermetertotalpressureandpartialpressureofdissolvedsaltsandwater.Thehighertheatmosphericpressure,thegreatertheabilityofwaterdissolvedoxygen,theirrelationship(Henry)byHenry'slawandDaltonDalton'slawtodetermine,Henry'slawthatthesolubilityofagasisdirectlyproportionaltothepartialpressure.Oxygenmeasurementsensorsbythecathode(commonlyusedgoldandplatinum)andwithcurrentcounterelectrode(silver),thecurrentreferenceelectrode(silver),electrodeimmersedintheelectrolytesuchasKCl,KOH,sensordiaphragmcover,coatedelectrodeandtheelectrolyteisseparatedfrommeasuredliquid,onlycandissolvedgaspermeabilityofcoated,sotoprotectthesensor,canpreventtheelectrolyteescape,andcanpreventtheforeignsubstancesofshootingandcausepollutionandpoison.Toputbetweentheelectrodeandthecathodepolarizationvoltage,ifmeasuringelementleachingofdissolvedoxygeninthewater,oxygencanspreadthroughthediaphragm,appearedonthecathode(electronic)excessoxygenmoleculeswillberestoredintohydroxylions(OH-).Silverchlorideprecipitationonthecounterelectrodeelectrochemicalequivalentinsufficient(electronic),foreachoxygenmolecules,thecathodereleasedfourelectroniccounterelectrodeacceptelectronic,acurrent:4ag+4cl-=4agcl+4e-.Currentismeasuredwiththesizeofthesewageisdirectlyproportionaltothepartialpressureofoxygen,thesignalsalongwithsensorsmeasurethetemperatureofthethermalresistorwassentonetransmitter,storedoxygensensorsandoxygenpartialpressureandtherelationshipbetweenthetemperaturecurvecalculatingoxygenfromthewater,andthenintoastandardsignaloutput.Thefunctionofthereferenceelectrodeistodeterminethecathodicpotential.
儀表特點
●LCD大螢幕液晶顯示
●中文智慧型選單操作
●手動//自動溫度補償
●多種自動標定功能
●兩組繼電器控制開關
●高限//低限//遲滯量控制
●RS485//RS232通訊連線
●雙信號輸出電流//電壓輸出可選
●同一界面顯示溶解氧值和溫度值
●設有密碼防止非工作人員誤操作
主要技術參數
（1）測量範圍：
溶解氧：0.2～25.0mg/L（DOG8008A/B）；
0.0～200μg/L（DOG8108A/B）；
溫度：-5～110.0℃；
（2）解析度：
溶解氧：0.01mg/L；
0.01μg/L；
溫度：0.1℃；
（3）基本誤差：
溶解氧：±0.2mg/LF·S；
±0.2μg/LF·S；
溫度：±0.3℃；
（4）自動或手動溫度補償範圍：0～110℃；
（5）電極殘餘信號：＜1‰；
（6）回響時間（終值90%）：
25℃時＜60S；35℃時＜30S；
（7）穩定性：
在常壓恆溫下，每星期漂移＜2%F·S；
（8）標準電流或電壓輸出：
0～10mA(負載電阻＜1.5KΩ)；
4～20mA(負載電阻＜750Ω)；
可選：0～5VDC、0～10VDC等；
（9）兩組繼電器控制觸點：
3A240VAC，6A28VDC或120VAC；
（10）儀表供電電源：
220VAC±10%,50±1Hz，功率≤3W；
24VDC，功率：≤1W；
12VDC，功率：≤1W；
（11）儀表外型尺寸：96×96×130mm；
（12）儀表安裝方式：面板安裝；
安裝開孔尺寸：91×91mm；
（13）電極安裝方式：
【流通式】【管道式】【沉入式】等；
（14）選配功能：
RS485//RS232通訊接口與電腦連線；
（15）溫度信號輸出，僅DOG9308B型和
DOG9308D型可選；
（16）儀表重量：1.0kg；
（17）儀表工作環境：
環境溫度：-10～45℃；
相對濕度：不大於90%；
除地球磁場外周圍無強磁場干擾。
（18）可根據需要OEM定製。
