一、網路綜合布線實訓室的含義
網路綜合布線系統(Premises Distributed System,簡稱PDS)是一種集成化通用傳輸系統,在樓宇和園區範圍內,利用雙絞線或光纜來輿信息,可以連線電話,計算機,會議電視和監視電視等設備的結構化信息傳輸系統.PDS使用標準的雙絞線和光纖,支持高速率的數據傳輸.PDS使用物理分層星型拓撲結構,積木式,模組化設計,遵循統一標準,使系統的集中管理成為可能,也使個信息點的故障,改動或增刪不影響其它的信息點,使安裝,維護,升級和擴展都非常方便,並節省了費用。

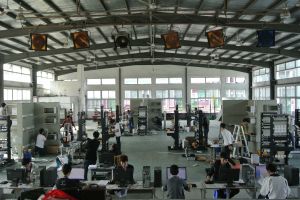

網路綜合布線實訓室網路綜合布線實訓室就是利用模擬牆和配線端接等設備，真實模擬網路綜合布線的環境，從而能讓受訓者進行綜合布線工程設計、施工、驗收、測試、運行和維護的訓練，從而掌握綜合布線工程技術流程，成為網路綜合布線的專業技術人才。
二、建設綜合布線工程技術實訓室的意義
1、完成教學實訓任務
完成《計算機網路技術》和《網路綜合布線技術》等專業課教學實訓任務，開展“工學結合”和“任務驅動型”教學與實訓活動。
2、提高學生實踐經驗，體現“零”距離就業的辦學思想
開展網路綜合布線工程技術的實訓，提高學生實踐經驗和動手能力，畢業後能夠從事網路
綜合布線系統工程項目的設計、預算、施工、監理、維護和管理等專業技術工作。
3、培養社會急需人才，提高學生就業率，保證生源
培養一批有知識、懂專業技術、熟練掌握工程技術的專業人才，滿足快速發展的網路和通訊行業對專業人才的急需，提高學生在IT和通訊行業的就業率。以高就業率保證生源和生源質量。
4、全國高校教學評估實訓室建設需要
2006年以來，新興的網路綜合布線實訓室具有實踐操作性強，學生喜歡，性價比高、利用率高等優點，多次受到國評專家的肯定和讚揚，也是計算機類專業必備的實訓室。
5、國家示範性高等職業院校建設需要
6、中央財政採購和實訓基地建設項目需要
2007年以來，中央實訓基地建設項目審批非常重視新興的網路綜合布線實訓室項目，凡是上報的院校都得到了批准立項。
7、重點學校和重點專業建設需要
8、精品課程建設需要
9、全國職業院校技能大賽需要
2009年開始，全國職業院校技能大賽中職組計算機類競賽項目中增加了網路綜合布線技術比賽項目，要求“校校有比賽，層層有選拔”。教育部周濟部長認為“普教有聯考，職教有大賽”，全國職業院校紛紛按照大賽方向開設網路技術專業，網路綜合布線技術特別適合職業院校培養目標和學生就業。
10、貫徹教育部行業標準需要
教育行業標準JY/T0402－2008《計算機套用與軟體技術專業儀器設備配備標準》，從2009年3月1日實施。標準規定開設《計算機套用與軟體技術專業》必須要有網路綜合布線實訓室。
11、貫徹國家標準和技術白皮書的需要
隨著GB50311《綜合布線系統工程設計規範》和GB50312《綜合布線系統工程驗收規範》國家標準頒布，以及《綜合布線系統管理與運行維護系統設計白皮書》等技術白皮書要求，對網路綜合布線系統工程設計、施工、驗收、監理、維護等提出了非常嚴格的規定，市場急需大批專業工程技術人員。
三、綜合布線實訓室主要功能
1、網路配線和端接工程技術實訓功能。
多種鏈路組合端接技術實訓，熟練掌握網路配線端接基本技術。每次端接有指示燈直觀顯示連線狀況和線序，直觀顯示和判斷跨接、反接、短路、斷路等故障。
2、網路配線端接常見故障模擬和顯示功能。
能夠直觀模擬永久鏈路、信道鏈路的各種故障，並且有指示燈直觀顯示跨接、反接、短路、斷路等故障。
故障檢測3、綜合布線系統--工作區子系統設計和實訓功能。
設計圖紙--點數統計表--編制材料表--預算—按圖實訓/考核—實訓報告。
4、綜合布線系統—水平子系統設計和實訓功能。
設計圖紙--編制材料表--工程預算—按圖實訓操作—實訓考核—實訓報告。
5、綜合布線系統—設備間子系統設計和實訓功能。
設計圖紙--編制材料表--工程預算—按圖實訓操作—實訓考核—實訓報告。
6、綜合布線系統—管理間子系統設計和實訓功能。
設計圖紙--編制材料表--工程預算—按圖實訓操作—實訓考核—實訓報告。
7、綜合布線系統—垂直子系統設計和實訓功能。
設計圖紙--編制材料表--工程預算—按圖實訓操作—實訓考核—實訓報告。
8、綜合布線系統—建築物子系統設計和實訓功能。
設計圖紙--編制材料表--工程預算—按圖實訓操作—實訓考核—實訓報告。
現場施工9、綜合布線系統--材料現場製作和加工功能。
10、綜合布線系統維護管理實訓功能。
11、網路綜合布線常用工具/器材等展示功能。
專業展示櫃分別展示銅纜、光纜、工具、器材等。
12、網路測試實訓功能。
同時提供了多個網路測試分析鏈路平台。
13、光纖熔接實訓功能。
四、綜合布線實訓室的主要設備和性能

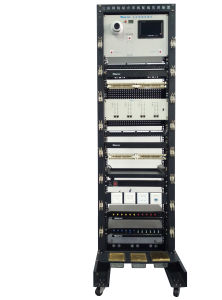

1、帶顯示系統的網路配線實訓裝置
規格：長0.6米，寬0.53米，高1.8米。
結構：安裝有帶顯示系統的網路壓接線實驗儀1台，網路跳線測試儀1台，配線架2個，110跳線架2個，理線環2個，零件/工具盒1個，地彈式RJ45網路連線埠、RJ11語音連線埠和220V電源連線埠各1個，1人/台同時實訓。
實訓功能：
（1）能夠進行網路雙絞線配線和端接實訓，每台設備每次端接6根雙絞線的兩端，每根雙絞線兩端各端接線8次，每次實訓每人端接線96次。每芯線端接有對應的指示燈
網路配線實訓裝置（2）能夠製作和測量4根網路跳線，對應指示燈顯示兩端RJ45接頭的壓接線端接連線狀況和線序，每根跳線對應8組16個指示燈直觀和持續顯示連線狀況和線序，共有64個指示燈分為32組，同時顯示4根跳線的全部線序情況，能夠直觀判斷銅纜的跨接、反接、短路、斷路等故障。
（3）能與網路配線架、通信跳線架組合進行多種端接實訓，仿真機櫃內配線端接。
（4）能夠模擬配線端接、永久鏈路常見故障，如：跨接、反接、短路、斷路等。
（5）實訓設備具有5000次以上的端接實訓功能。
（6）能夠搭建多種網路鏈路和測試鏈路的平台。
2、全鋼結構的網路綜合布線實訓裝置1套
規格：長7.92米，寬2.64米，高2.6米。
每個模組尺寸：長1.2米，寬0.24米，高2.6米。
結構：全鋼結構，由12個模組組成12個角，每個角3人，滿足36人同時實訓。每個角區域模擬三層建築結構，配套三個6U實訓專用機櫃。同時或者交叉模擬網路綜合布線工程的12個工作區、12個設備間、12個垂直、12個水平、12個管理等子系統實訓。模組化設計，能按教室尺寸合理布局，適合任意樓層安裝。
功能：
（1）具有網路綜合布線設計和工程技術實訓平台功能。
實訓牆（2）保證24名學生同時實訓，滿足12組學生（每組3人）同時或者交叉進行綜合布線工程七個子系統實訓功能。
（3）能夠同時開展12個工作區子系統或12個設備間子系統或12個垂直子系統或12個水平子系統等項目的實訓功能。
（4）綜合布線實訓設備為全鋼結構，預設各種網路設備、插座、線槽、機櫃等安裝螺孔，實訓過程保證無塵操作，重點突出工程技術實訓。
（5）保證實訓次數10000次以上，實訓設備十年以上壽命。
（6）實訓一致性好，相同實訓項目，實訓結果相同，並且每組實訓難易程度相同。
（7）具有搭建多種網路永久鏈路、信道鏈路和測試鏈路的平台功能。
（8）擴展功能強大，能夠擴展為監控系統、報警、智慧型化管理系統實訓平台等。
3、網路綜合布線系統展示裝置
規格：全鋼結構，長5.52米，寬1.44米，高2.8米，帶燈光控制系統。
每個模組尺寸：長1.2米，寬0.24米，高2.6米。
結構：全鋼結構，由9模組組成4個角，模擬2間三層六個區，七色展示各個子系統。包括辦公室、智慧型化家居、銀行、酒店客房、網路機房、垂直系統等。
功能：
（1）七種顏色分別展示綜合布線系統的各個子系統。按照赤、橙、黃、綠/青、藍、紫的光譜順序分別展示網路綜合布線的七個子系統。連線關係清楚，易學便認。
綜合布線展示單元（2）七種彩色燈光閃爍展示各個子系統。各個子系統有對應的彩色燈帶不斷閃爍。使複雜系統變得簡單、清晰和有趣。
（3）突出典型套用案例展示。重點模擬展示了家居、銀行、辦公室客房等不同工作區綜合布線各子系統的實際套用。
（4）實物與模板結合展示。小型或廉價常用器材實物展示，大型或昂貴器材模板展示，抗靜電地板用鋼化玻璃代替。
（5）能夠設計和展示各種網路綜合布線永久鏈路和網路鏈路測試。
（6）能夠擴展為智慧型化管理系統、現場匯流排系統展示實訓平台。
（7）全鋼結構，模組化組裝，展示靈活，美觀安全，壽命長，適合各個樓層安裝。
4、網路綜合布線器材展示櫃4台
規格：長1.25米，寬0.35米，高2米。
結構：
（1）密度板外框+全鋼展板+玻璃門結構。玻璃櫃內安裝鋼板，在鋼板上固定和展示各種材料、工具、設備等，可經常調整展示內容和方式。
（2）全鋼展板預置多種安裝孔，萬種方式、拆裝方便、快速布展、無痕布展。
（3）採用亞克力玻璃門，螺絲固定，安全牢固。
產品功能：
（1）銅纜器材展示：超五類銅纜、六類銅纜、阻水銅纜、地毯電纜、銅纜跳線、RJ45模組、RJ11模組、RJ45頭、RJ11頭、雙口地彈插座、面板+底盒、 24口RJ45配線架、50回110配線架、100回110配線架、理線環、標記環、銅纜樣品展板、銅纜連線迴路等。

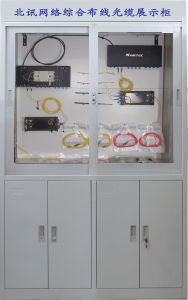

（2）光纜器材和工程實例展示：室外光纜、室內光纜、光纖、光纜熔接盒、光纜配線架、ST偶合器、SC偶合
光纜展示櫃（3）網路工程常用工具展示：RJ45壓線鉗、RJ11壓線鉗、RJ45/RJ11組合鉗、打線鉗、剝線鉗、榔頭、螺絲刀、手工鋸、鋼鋸條、活扳手、呆扳手、棘輪扳手、鋼捲尺、彎管器、鑽頭、線管剪、水平尺、拐角尺、電工箱等。
（4）網路工程常用配件展示：60PVC線槽/陰角/陽角/直角/堵頭/三通、40PVC線槽/陰角/陽角/直角/堵頭/三通、20PVC線槽/陰角/陽角/直角/堵頭/三通、Φ40PVC線管/彎頭/接頭/三通/管卡、Φ20PVC線管/彎頭/接頭/三通/管卡、100鋼製橋架/陰角/陽角/直角/三通、三角支架、Φ3鋼纜、Φ6U型卡、各種塑膠線扎、膨脹螺栓、M6螺絲等。
（5）能夠擴展為智慧型化管理系統、監控報警系統展示櫃等。
（6）能夠擴展為現場匯流排系統展示櫃等。
5、配套工具箱
為了方便實訓室的工具管理，專門設計了適合綜合布線工程現場使用的工具箱,包括了工程常用基本工具。工具箱採用圓弧型材和鋁板外殼，內部設定有專門的成型內襯,固定工具,每個工具零件都有對應的金屬銘牌標註。
規格：長515毫米，高180毫米，寬315毫米。
功能：圓弧型材，鋁板外殼，成型內襯。
6、線管存放架
全鋼噴塑結構，4層棚板，專用器材存放架。
規格：長1.8米，寬0.38米，高1.8米。
功能：存放各種大長度的線槽、線管和工具箱等較大器材。
7、不鏽鋼操作台
不鏽鋼包邊台面，方鋼支架，布線材料加工區。
規格：長1.2米，寬0.6米，高0.75米。
功能：綜合布線工程現場布線材料加工實訓。在操作台上安裝工具，進行線槽、線管、橋架等材料加工。
安裝位置：位於綜合布線實訓裝置周圍，方便操作和管理。
五、網路綜合布線實訓室配套教學資源
（1）配套《網路綜合布線系統工程技術實訓教程》
（2）配套《網路綜合布線PPT教學課件》
（3）配套《網路綜合布線實訓指導VCD光碟》
（4）配套《網路配線實訓裝置產品說明書》
（5）配套《網路綜合布線實訓裝置產品說明書》
（6）配套《網路綜合布線教學實訓指導圖》
（7）配套《網路綜合布線教學掛圖》
（8）《網路綜合布線技術認證工程師證書》
（9）GB50311《綜合布線工程設計規範》電子版
（10）GB50312《綜合布線工程驗收規範》電子版
（11）《數據中心布線系統設計與施工技術白皮書》電子版
（12）《光纖配線系統的設計與施工檢測技術白皮書》電子版
（13）《計算機套用與軟體技術專業儀器設備配備標準》電子版
（14）《全國統一安裝工程預算定額》第十三冊綜合布線項目部分電子版
六、綜合布線工程實訓室方案清單
序號產品型號產品名稱單位數量
實訓室布置圖1NEA0508全鋼結構的綜合布線實訓室組8
2NEB0402牆裝網路機櫃個24
3NEA0331實訓牆樓層模擬板塊16
4NEB0515綜合布線配線實訓裝置台6
5NEB0517綜合布線故障診斷實訓裝置台2
6NEB0518綜合布線實訓台裝置台2
7NEB0825FTTH光纖實訓裝置台2
8NED0101綜合布線產品展示櫃個1
9NED0201綜合布線工具展示櫃個1
10NED0301綜合布線管槽展示櫃個1
11NED0401綜合布線光纜展示櫃個1
12NED0501大樣品箱個1
13NED0502小樣品箱個1
14NET0101綜合布線小工具箱個12
15NET0108綜合布線工具箱個4
16NET0103光纜工具箱個2
17NET0104FTTH光纜工具箱個2
18NET0203電動起子把12
19NET0221多角度線槽施工器個12
20NET0241多角度線槽剪把12
21NET0803光纖熔接機台2
22NET0602尋線儀台1
23DTX-1800FLUKE測試儀台1
24NET0311標籤印表機台1
25NET0501實訓存儲櫃個2
26NET0301人字梯個8
27NET0502線管存放架個1
28NET0503實驗工作檯張8
29NEF0110綜合布線實訓室掛圖套1
30NEF0201綜合布線實訓教程套1
31NEM0701PVC管槽耗材(4單元)批2
32NEM0722實訓常用耗材（超五類系列4單元）批2
33NEM0723實訓常用耗材（光纜系列4單元）批2
七、綜合布線工程實驗體系
序號 實踐（實訓）項目 時數
1 認識網路雙絞線及剝線實訓 2
2 水晶頭的端接的實訓 2
3 110型壓接頭端接實訓 2
4 RJ-45信息模組端接實訓 2
5 24口配線架端接實訓 2
6 110配線架端接實訓 2
7 簡單鏈路端接實訓 2
8 複雜鏈路端接實訓 2
9 綜合布線故障模擬實訓 2
10 面板及機櫃設備安裝實訓 2
11 管槽安裝實訓 2
12 雙絞線穿線理線實訓 2
13 光纖熔接實訓 2
14 綜合布線系統系統圖設計實訓 2
15 綜合布線系統點點陣圖設計實訓 2
16 綜合布線系統設計實訓 2
17 綜合布線配線子系統安裝實訓 2
18 綜合布線建築群子系統端接實訓 2
