絕緣電阻測量儀

絕緣電阻測量儀

絕緣電阻測量儀,主要用於測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等設備的絕緣電阻。

基本信息

概述

絕緣電阻測量儀英文:Insulation Resistance Tester,用來將其他儀器的絕緣性以電阻的形式測量出來的儀器。因為大部分生活中的絕緣體並非完美絕緣,因此儀器可以通過將高壓直流電套用到絕緣體上的方法,測量電流並計算電阻。使用電壓一般為250~1000V,合格的絕緣體電阻一般高於2Mega Ohm(次)。

別稱

數字兆歐表、指針兆歐表、絕緣表、絕緣電阻測試儀、高壓絕緣電阻測試儀、絕緣電阻測量儀、絕緣特性測試儀、高壓兆歐表、帶吸收比功能的兆歐表、帶極化指數功能的兆歐表、電動搖表、電子式絕緣電阻測試儀、大功率高壓兆歐表

特點

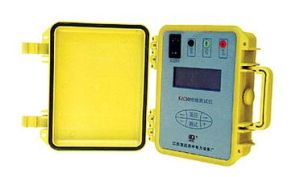

絕緣電阻測量儀絕緣電阻測量儀
電阻量程範圍可自動轉換,並有相應的指示。
2、兩種方式同步顯示絕緣阻值。機械指針採用超薄型張絲結構抗震能力強。機械指針的採用可容易觀察絕緣電阻的變化範圍,點陣液晶屏的採用可指導用戶操作儀表並可精確得出測量結果。
3、機械錶頭與液晶屏合二為一。雙刻度顯示,量程自動轉換。彩色刻度易於讀識。
4、採用嵌入式工業單片機和實時操作軟體系統。自動化程度高、抗干擾能力強,儀器可自動計算吸收比和極化指數,無須人工干預。
5、操作界面友好,各種測量結果具有防掉電功能,可連續存儲20次的測量結果。
6、儀表產生高壓時,有提示音輸出。
7、內置殘留高壓放電電路,測試完畢可自動放掉被測設備上的殘留高壓。
8、交直流兩用,配置可充電池和交流適配器。
9、儀表採用攜帶型設計,便於野外操作。

技術參數

絕緣電阻測量儀絕緣電阻測量儀
1.輸出電壓:500V、1000V、2500V、5000V
2.絕緣電阻:200GΩ
3.精度:5%
4.高壓短路電流:3mA
5.絕緣性能:電路與外殼間電壓為1000V DC時,最大2000MΩ
6.耐壓性能:電路與外殼間電壓為2500V AC時,承受1分鐘
7.尺寸:230mm×190mm×90mm(L×W×H)
8.重量:2KG

準備工作

(1)測量前必須將被測設備電源切斷,並對地短路放電,決不允許設備帶電進行測量,以保證人身和設備的安全。
(2)對可能感應出高壓電的設備,必須消除這種可能性後,才能進行測量。
(3)被測物表面要清潔,減少接觸電阻,確保測量結果的正確性。
(4)測量前要檢查兆歐表是否處於正常工作狀態,主要檢查其“0”和“∞”兩點。即搖動手柄,使電機達到額定轉速,兆歐表在短路時應指在“0”位置,開路時應指在“∞”位置。
(5)兆歐表使用時應放在平穩、牢固的地方,且遠離大的外電流導體和外磁場。

測量步驟

絕緣電阻測量儀絕緣電阻測量儀
(1)將兩個接地探針沿接地體輻射方向分別插入距接地體20m、40m的地下,插人深度為400mm。接地電阻測試使用圖解:a)實際操作b)等效原理。
(2)將接地電阻測量儀平放於接地體附近,並進行接線,接線方法如下:
①用最短的專用導線將接地體與接地測量儀的接線端“E1”(三端鈕的測量儀)或與C2、”短接後的公共端(四端鈕的測量儀)相連。
②用最長的專用導線將距接地體40m的測量探針(電流探針)與測量儀的接線鈕“C1”相連。
③用餘下的長度居中的專用導線將距接地體⒛m的測量探針(電位探針)與測量儀的接線端“P1”相連。
(3)將測量儀水平放置後,檢查檢流計的指針是否指向中心線,否則調節“零位調整器”使測量儀指針指向中心線。
(4)將“倍率標度”(或稱粗調鏇鈕)置於最大倍數,並慢慢地轉動發電機轉柄(指針開始偏移),同時鏇動“測量標度盤”(或稱細調鏇鈕)使檢流計指針指向中心線。
(5)當檢流計的指針接近於平衡時(指針近於中心線)加快搖動轉柄,使其轉速達到120r/min以上,同時調整“測量標度盤”,使指針指向中心線。
(6)若“測量標度盤”的讀數過小(小於1)不易讀準確時,說明倍率標度倍數過大。此時應將“倍率標度”置於較小的倍數,重新調整“測量標度盤”使指針指向中心線上並讀出準確讀數。
(7)計算測量結果,即R地=“倍率標度”讀數ד測量標度盤”讀數。

調閱測試

絕緣電阻測量儀絕緣電阻測量儀
1.轉動波段開關在任意一電壓檔,此時電源接通。
2.在選擇測試編號狀態下,可按動設定鍵(12)進入查詢測試結果狀態。
3.按動上下鍵(12)來增加和減少測試結果的編號。(相應的編號反黑)。
4.選擇好編號後,按動測試鍵(10)可進入該編號的測試結果,按動上下鍵(12)可查詢該編號測試結果(當前阻值、15秒阻值、60秒阻值、10分鐘阻值、吸收比、極化指數)。
5.查詢完畢,按動設定鍵(12)返回準備測試狀態。
6.如需查詢再次查詢可再次按動設定鍵(12)。
