紫外線消毒器

紫外線消毒器

紫外線消毒器用途廣泛,在水處理中具有很高的價值觀,它是通過紫外光線的照射,破壞及改變微生物的DNA(脫氧核糖核酸)結構,使細菌當即死亡或不能繁殖後代,達到殺菌的目的。真正具有殺菌作用的是UVC紫外線,因為C波段紫外線很易被生物體的DNA吸收,尤以253.7nm左右的紫外線最佳。紫外線消毒器屬於純物理消毒方法,具有簡單便捷、廣譜高效、無二次污染、便於管理和實現自動化等優點,隨著各種新型設計的紫外線燈管的推出,紫外線殺菌的套用範圍也不斷在擴大。

簡介

指南適用於生活飲用水的紫外線消毒設備。參考《生活飲用水紫外線消毒器》CJ/T 204-2000

參考《生活飲用水衛生標準》GB5749-2006代替GB5749-85

以紫外汞燈為光源 利用燈管內汞蒸氣放電時輻射的253.7nm紫外線為主要光譜線,對生活飲用水進行消毒的設備(簡稱消毒器)。

紫外線殺菌器具有無死角、光射條件好、能耗低、設備安裝拆卸靈活方便,無二次污染等特點,紫外線殺菌器相對氯氣殺菌,他具有不需要添加化學藥劑,無二次污染,無混合設備,大大減少設備運行成本,如果是飲用水,紫外線殺菌器安全,不會因為藥劑的過量而對人體產生不利的影響。紫外線殺菌器相對臭氧殺菌器,他具有能量消耗小,無大的混合器,無魚腥味等優點,不僅感觀好,而且減小運行成本。

形式

紫外線消毒器的結構形式:UV消毒器按水流邊界的不同分為封閉式和敞開式。

封閉式系統

封閉式UV消毒器屬承壓型,用金屬筒體和帶石英套管的紫外線燈把被消毒的水封閉起來。

筒體常用不鏽鋼或鋁合金製造,內壁多作拋光處理以提高對紫外線的反射能力和增強輻射強度,還可根據處理水量的大小調整紫外燈的數量。有的消毒器在筒體內壁加裝了螺鏇形葉片以改變水流的運動狀態而避免出現死水和管道堵塞,所產生的紊流以及葉片鋒利的邊緣會打碎懸浮固體,使附著的微生物完全暴露於紫外線的輻射中,提高了消毒效率。

封閉式也劃分為敞開式和浸沒式。敞開式消毒器適用於中、大水量處理,多用於污水處理廠。封閉式消毒器一般適用於中、小水量處理或有必要施加壓力且消毒器不能在明渠中使用的情況。

各種系統中外罩密封石英套管的紫外線燈管都可以與水流方向垂直或平行布置。平行系統水力損失小、水流形式均勻,而垂直系統則可以使水流紊動,提高消毒效率。

敞開式系統

在敞開式UV消毒器中被消毒的水在重力作用下流經UV消毒器並滅活水中的微生物。敞開式系統又可分為浸沒式和水面式兩種。

浸沒式又稱為水中照射法。將外加同心圓石英套管的紫外燈置入水中,水從石英套管的周圍流過,當燈管(組)需要更換時,使用提升設備將其抬高至工作面進行操作。該方式構造比較複雜,但紫外輻射能的利用率高效果好且易於維修。

水面式又稱為水面照射法,即將紫外燈置於水面之上,由平行電子管產生的平行紫外光對水體進行消毒。該方式較浸沒式簡單,但能量浪費較大、滅菌效果差,實際生產中很少套用。

技術要求

1)使用環境條件:消毒器應能在下述條件下正常工作。

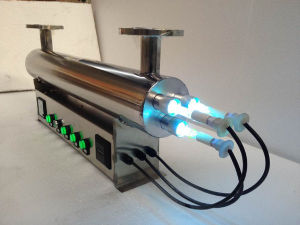

二次供水消毒設備二次供水消毒設備

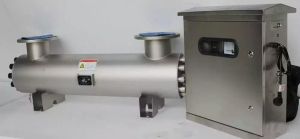

紫外線消毒器

(1)進水的水質

色度≤15度

水溫≥5℃

總大腸菌群≤1000個/L

細菌總數≤2000個/mL

(2)空氣環境

空氣中最大相對濕度≤90% (相當於空氣20℃±5℃)

(3)電源

2)基本技術要求

(1)消毒器的設計應符合GB 8988《電網電源供電的家用和類似一般用途的電子及有關設備的安全要求》要求

(2)消毒器應按技術管理規定程式批准的圖紙及技術檔案製造

(3)同一型號消毒器的零部件應保證其互換性

(4)消毒器受紫外線照射面應做拋光處理

(5)承壓筒體的工作壓力不應小於0.60MPa,試驗壓力不應小於0.90MPa

(6)筒體或箱體內宜設定導流板

(7)直管形石英紫外線低壓汞燈及燈管的安裝要求應符合YY/T0160《直管形石英紫外線低壓汞消毒燈》。

(8)在對環境有較高要求時,宜優先選用低臭氧型燈管,以減少臭氧對環境的污染

(9)燈管的布置應使受紫外線照射面上的紫外線強度分布均勻

(10)消毒器應設有燈管點燃指示、點燃累計時間指示或紫外線輻照強度的相對指示

(11)燈管套用石英玻璃套管與水隔開,石英套管253.7mm紫外線的透過率應大於85%

(12)消毒器選用的低壓電器應符合相應產品的技術要求

(13)消毒器上應設有進出水管、泄水管、取樣管。在消毒器不便安放泄水管時,也可以在與消毒器等同處的連線管路上安裝(14)消毒器的規格及進、出水管管徑宜按表選用

(15)按本標準的檢驗要求,裝備新燈管的消毒器產品,測得的紫外線輻照劑量不得小於12000µW·S/cm。(應充水),正常工作的消毒器測得的紫外線輻照劑量不得小於9000µW·S/cm。

(16)按本標準的使用條件,在額定消毒水量下工作,出水的細菌學指標應符合GB5749《生活飲用水衛生標準》要求。

(17)消毒器材料應符合GB/T17219《生活飲用水輸配水設備及防護材料的安全性評價標準》要求。消毒器宜使用304L、316L不鏽鋼。

(18)消毒器在額定消毒水量下工作的水頭損失應小於0.005MPa。

3)外觀要求

(1)設備表面應噴塗均勻,顏色一致,表面應無流痕、起泡、漏漆、剝落現象。

(2)設備外表整齊美觀,無明顯的錘痕和不平,盤面儀表、開關、指示燈、標牌應安裝牢固端正。

(3)設備外殼及骨架的焊接應牢固,無明顯變形或燒穿缺陷。

4)施工、安裝要點

(1)不易將紫外線發生器安裝在緊靠水泵的出水管上,防止停泵水錘損壞石英玻管和燈管。

(2)紫外線殺菌器應嚴格按照進出水方向安裝。

(3)紫外線滅菌器應有高出建築地面的基礎,基礎高出地面不應小於100mm。

(4)紫外線消毒器及其連線管道和閥門應穩固固定,不得使紫外線發生器承擔管道及附屬檔案的重量。

(5)紫外線發生器的安裝應便於拆卸檢修和維護,所有管道連線處不得使用影響水質衛生的材料。

5)執行標準

(1)產品標準

《紫外線消毒器》QB/T

《城市給排水紫外線消毒設備》GB/T

《生活飲用水紫外線消毒器》CJ/T

(2)工程標準

《建築給水排水設計規範》GB

《室外排水設計規範》GB

《城鎮污水處理廠污染物排放標準》GB

《城市污水再生利用 城市雜用水水質》GB/T 18920-2002

《污水再生利用工程設計規範(附條文說明)》GB 50335-2002

《建築給水排水及採暖工程施工質量驗收規範》GB 50242-2002

(3)相關標準圖

二次供水消毒設備選用與安裝》02SS104

紫外線按其生物學作用的差異,紫外線可分為UV-A(320-400nm)、UV-B(275-320nm)、UV-C(200-275nm)和真空紫外線部分。水處理中實際上是使用紫外線的UV-C部分,在該波段中260nm 附近已被證實是殺菌效率最高的紫外線

常用紫外線消毒器技術參數表:

型號 處理量T / H 進口管徑mm 功率W 外形尺寸 工作壓力
KN-UVC-75 10 80 75 900*133 0.4
KN-UVC-150 20 100 150 9000*133 0.6
KN-UVC-300 60 150 300 900*159 1.0
KN-UVC-75 5-6 32 75 75*900 0.6
KN-UVC-100 7-8 50 100 75*1100 0.6
KN-UVC-120 9-10 50 120 75*1300 0.6
KN-UVC-150 12-15 65 150 159*900 0.6
KN-UVC-200 18-20 65/80 200 159*1100 0.6
KN-UVC-240 80 159*1300 0.6

優點

1、高效率殺菌:紫外線對細菌、病毒的殺菌使用一般在一至二秒即可達到99%-99.9%的殺菌率。

2、高效殺菌廣譜性:紫外線殺菌的廣譜性是最高的,它對幾乎所有的細菌、病毒都能高效率殺滅。

3、無二次污染: 紫外線殺菌不加入任何化學藥劑,因此它不會對水體和周圍環境產生二次污染,不改變水中任何成分。

4、運行安全、可靠: 傳統的消毒技術如採用氯化物或臭氧,其消毒劑本身就是屬於劇毒、易燃的物質,而紫外線消毒系統不存在這樣的安全隱患。

5、運行維護費用低:紫外線殺菌設備占地小,構築物要求簡單,因此總投資較少,在運行方面成本也較低,在千噸水處理量水平,它的成本只是氯消毒的1/2。

設計特點

1.模組化設計

具有快接頭電纜的預組裝模組組件,便於安裝及維護防水等級複合IP68等級標準,適用於要求嚴格的場合

更小的水阻、更高的可靠性,靈活的模組式組合設計

2.紫外燈技術-自動清潔系統

國際最先進的美國、歐洲原裝進口紫外線燈管 採用壓縮空氣驅動的機械自動清洗裝置

提供低壓高強燈、汞齊燈、中壓燈可選 清洗裝置與紫外線光強檢測儀聯動

燈管壽命12000-18000小時及更低的燈管更換成本 具有手動或自動工作狀態可選

3.水位控制裝置-紫外線強度感應器

無動力出水水位控制,無需外加動力,操作簡單 線上實時監測紫外線消毒系統的輸出強度

平穩自動調節水位,水位調節能力強

製造、安裝、操作簡單

4.先進的控制系統-鎮流器技術

具有實時紫外線劑量調控功能 紫外線燈管專用型電子鎮流器

內置式自診斷,故障自動報警及停機 帶有燈管啟動保護功能,提供燈管狀態報警

信號現場或遠程輸出 可按用戶要求提供原裝進口或國內生產的產品

可按用戶項目要求進行專門化的設計 靈活的模組化設計易於安裝及維修

以滿足不同的套用場合

國際一流的光強感測器

提供報警功能:當光強降低高用戶設定值時發報警信號以便用戶及時處理

國內外成功案例

歐洲是飲用水紫外線消毒技術的發源地。1906~1909年,法國馬賽200m3/d的水廠套用紫外線技術進行飲用水處理,成為全世界第一家套用紫外線消毒的水廠。此後,紫外線技術在歐洲迅速普及。

已開發國家的紫外線消毒器使用情況

歐洲有超過3000多個飲用水設施使用紫外線消毒,規模比較大的有荷蘭的鹿特丹水廠(47萬m3/d),俄羅斯的聖彼得堡水廠(86萬m3/d),德國的Styrum-Ost水廠(19.2萬m3/d)。在北美,由於新的飲用水標準對隱孢子蟲、賈第鞭毛蟲和消毒副產物的嚴格規定,紫外線技術得到了前所未有的重視。美國環保局(EPA)在研究證明了紫外線是控制隱孢子蟲和賈第鞭毛蟲最有效可行的技術後,迅速建立了紫外線技術在飲用水處理中的套用標準。美國2006年公布的第二階段強化地表水處理法規(LT2ESWTR)中規定,飲用水處理過程中必須去除或滅活3log的賈第鞭毛蟲,4log的病毒,4log的隱孢子蟲。由於氯消毒對隱孢子蟲幾乎沒有效果,LT2ESWTR要求現有水廠使用過濾加紫外線或臭氧的消毒工藝,而新水廠則需使用過濾和多級組合式消毒工藝。北美地區採用紫外線消毒的較大規模給水廠有美國芝加哥中湖水廠(18萬m3/d)、西雅圖水廠(68萬m3/d)、溫哥華Victorial水廠(51萬m3/d),加拿大蒙特婁水廠(300萬m3/d)等。前文提到的加拿大安大略省Walkerton水廠在2000年發生致病微生物感染事件後也採用了紫外線消毒技術。在建的美國紐約自來水紫外線消毒系統處理能力為836萬m3/d,是目前世界上規模最大的飲用水紫外線消毒工程。據統計,2000年美國大中型自來水廠沒有採用紫外線消毒系統案例,但到2006年採用紫外線消毒的大中型自來水廠比例已經上升到10%。近幾年有更多的紫外線工程在建設中或已投入使用。紫外線技術套用於飲用水消毒工藝代表了國際上消毒技術的發展趨勢。

我國紫外線消毒器的使用情況

我國第一個採用紫外線消毒的市政供水水廠是大慶東風水廠(5萬m3/d),該系統原採用二氧化氯消毒,為減少運行費採用了國產紫外線消毒系統。但該系統缺少前期工藝可行性和後續的套用研究,因此未能提供有價值的數據。自2004年以來清華大學及合作團隊系統開展了飲用水紫外線消毒技術的研究,並於2005年在廣東東莞建立了紫外線消毒中試系統(500~600 m3/d),一直運行至今。2007~2010年在北京第九水廠進行了100m3/d的中試研究。在充分研究的基礎上,2009年7月建成了天津開發區淨水廠三期紫外線消毒工程(15萬m3/d)。該水廠是國內首家紫外線消毒與主體工藝同時設計、同時投入運行的淨水廠。同時,為保障世博會供水安全,上海臨江水廠改造過程中也增加了紫外線消毒系統(60萬m3/d)。

不同氣候地區的使用特點

各地區情況不同其套用紫外線殺菌組合方式也不同

紫外線消毒工藝工藝在具有諸多優勢的同時也有缺點,最主要的缺點是沒有維持管網持續消毒的能力。歐洲和北美使用紫外線消毒技術存在一定的差別。在歐洲的荷蘭、奧地利和德國等地的一些水廠,飲用水經紫外線消毒後直接進入供水管網,據統計,荷蘭大部分水廠單獨使用紫外線消毒,且管網末梢沒有餘氯。究其原因,歐洲的管網狀況較好,管網系統相對較小,水中可生物同化有機碳較低,為了避免余氯在管網中產生消毒副產物,常單獨採用紫外線消毒。另外一個原因是這些歐洲國家通常在緯度較高地區,水溫常年較低,管網中微生物再生長能力弱。而北美的飲用水相關法規規定在自來水中必須存在一定量的余氯,用來控制管網的二次污染問題。我國的情況與美國更相似。根據清華大學的研究成果,在生物可同化有機碳(AOC)低於20μg/L時紫外線後可以不加氯,AOC在50μg/L以上時需維持余氯在0.3mg/L以上。國內採用地表水源的市政供水系統由於水中有機物含量比較高,因此紫外線需要與氯和氯胺組合使用以保證管網水質的微生物安全性。但採用地下水的村鎮小規模供水系統則完全可能只採用紫外線消毒,特別是北方水溫較低地區,前提是設計和設備一定要合格。十一五科技支撐計畫的研究成果也完全證明了這一點。

二次供水消毒設備二次供水消毒設備
