前言
窗膜（window films，簡稱WF），是一種多層多功能的聚酯複合的光學級特種膜製品，貼在玻璃
表面上用於改善玻璃的性能和強度，使其具有保溫、隔熱、節能、防爆、防紫外線、遮避私密及安全
防護等功能，正是由於窗膜的這些獨特的優點使其在世界各國、各領域得到了廣泛的套用，包括汽車
玻璃和賓館、學校、工廠、體育館、銀行、鐵路、娛樂場所、大廈、寫字間等建築物門窗、隔斷、頂
棚等。
窗膜的發展概況
第一代 20世紀30年代，塗布與複合工藝膜，俗稱茶紙，主要的功能是用於遮擋強烈的太陽
光。此類膜基本不具備隔熱作用，僅用於遮光。
第二代 20世紀60年代，-染色膜
深層染色的手法加注吸熱劑，吸收太陽光中的紅外線達到隔熱的效果，但是對熱量無阻隔作用。
可見光透過率低、清晰度差、隔熱功能衰減快、容易褪色。
第三代 20世紀90年代初，真空熱蒸發膜
將鋁層蒸發於基材上，達到隔熱效果。具備較持久的隔熱性，但清晰度不高，影響視野舒適性、
且反光較高。
第四代 20世紀90年代末，金屬磁控濺射膜
將鎳、銀、鈦、金等高級宇航合金材料均勻濺射於高張力的PET基材上。隔熱效果持久，同時達到了
高清晰、高隔熱、低反光、持久色澤的表現，但是易氧化、並且會阻隔GPS等車內無線通訊系統信
號。
最新技術 21世紀，納米隔熱膜
本世紀最新問世的尖端產品，套用納米技術將納米金屬氧化物分散成漿料，把該漿料添加到窗膜的膠
層中。隔熱效果顯著持久，而且不易氧化、壽命比金屬膜多一倍，並且絕對不阻隔GPS。真正做到
了不氧化、不褪色、不阻隔GPS、高隔熱、高透光、低反光、色澤持久，壽命長的完美窗膜標準。
納米材料隔熱窗膜的結構

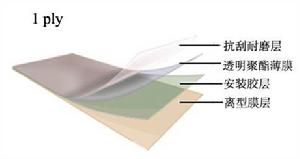

納米材料隔熱窗膜的結構一

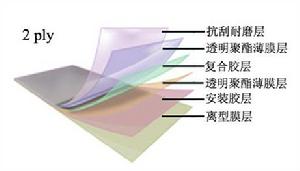

納米材料隔熱窗膜的結構二

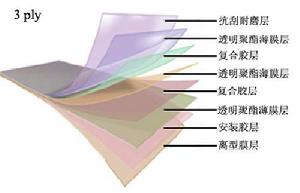

納米材料隔熱窗膜的結構三可見光透過率(VLT)、可見光反射率（VLR）、紫外線阻隔率（UVR）、紅外線阻隔率（IRR）、太
陽能透過率（SET）、太陽能反射率(SER)、太陽能吸收率（SEA）、總太陽能阻隔率（TSER）、
日照得熱量係數（SHGC）、遮蔽係數（SC）和U值（U Value）等等。
產品介紹
本公司從2004年起，就以中國上海為中心，建立納米技術研發基地，並與美國、加拿大、日本、韓
國、馬來西亞、德國等多家國際型公司合作，設立研發機構，面向全球窗膜生產企業推廣納米隔熱介
質。
本公司生產的用於窗膜的納米隔熱介質包括納米氧化錫銻類隔熱介質（Antimony Tin Oxide簡稱
ATO類）、納米氧化銦錫類隔熱介質（Indium Tin Oxide簡稱ITO類）、納米氧化鋅鋁類隔熱介質
（Aluminum Zinc Oxide簡稱AZO類）和納米氧化鋅鎵類隔熱介質（gallium Zinc Oxide簡稱
GZO類）系列產品。
目前我公司生產的專門用於窗膜的隔熱介質的主要溶劑包括乙酸乙酯(EA)、丙酮（Acetone）、丁
酮（mek）、甲苯（TOL）、二甲苯（DMB）、異丙醇（IPA）、醋酸丁酯（BA）、甲基異丁酮
（MIBk）等等，PH值從2～11可以調整，濃度10%～40%，能與各類溶劑型膠黏劑相融。可用於
抗磨塗層中的紫外光固化的抗刮耐磨膠黏劑中、複合層中的聚氨酯膠黏劑和壓敏膠膠黏劑或者安裝膠
層中的壓敏膠膠黏劑。
針對特殊材料、工藝和特殊要求，我們可以按照具體情況定製適合用戶要求的隔熱介質產品，以滿足
不同隔熱窗膜的生產需求。
窗膜專用ATO類/ITO類納米隔熱介質分類
| 溶劑 | ATO類 | ITO類 | （ATO+ITO）類 | 最高固含量/% | 儲存時間 |
| PMA | ATO-8220-PMA ATO-8210-PMA ATO-7A20-PMA ATO-7A10-PMA ATO-8A20-PMA ATO-8A10-PMA ATO-2A20-PMA ATO-2A10-PMA | ITO-8220-PMA ITO-8210-PMA ITO-7A20-PMA ITO-7A10-PMA ITO-8A20-PMA ITO-8A10-PMA ITO-2A20-PMA ITO-2A10-PMA | (ATO+ITO)-8220-PMA (ATO+ITO)-8210-PMA (ATO+ITO)-7A20-PMA (ATO+ITO)-7A10-PMA (ATO+ITO)-8A20-PMA (ATO+ITO)-8A10-PMA (ATO+ITO)-2A20-PMA (ATO+ITO)-2A10-PMA | 40 | 24個月 |
| MIBK | ATO-8220-MIBK ATO-8210-MIBK ATO-7A20-MIBK ATO-7A10-MIBK ATO-8A20-MIBK ATO-8A10-MIBK ATO-2A20-MIBK ATO-2A10-MIBK | ITO-8220-MIBK ITO-8210-MIBK ITO-7A20-MIBK ITO-7A10-MIBK ITO-8A20-MIBK ITO-8A10-MIBK ITO-2A20-MIBK ITO-2A10-MIBK | (ATO+ITO)-8220-MIBK (ATO+ITO)-8210-MIBK (ATO+ITO)-7A20-MIBK (ATO+ITO)-7A10-MIBK (ATO+ITO)-8A20-MIBK (ATO+ITO)-8A10-MIBK (ATO+ITO)-2A20-MIBK (ATO+ITO)-2A10-MIBK | 40 | 24個月 |
| MEK | ATO-8220-MEK ATO-8210-MEK ATO-7A20-MEK ATO-7A10-MEK ATO-8A20-MEK ATO-8A10-MEK ATO-2A20-MEK ATO-2A10-MEK | ITO-8220-MEK ITO-8210-MEK ITO-7A20-MEK ITO-7A10-MEK ITO-8A20-MEK ITO-8A10-MEK ITO-2A20-MEK ITO-2A10-MEK | (ATO+ITO)-8220-MEK (ATO+ITO)-8210-MEK (ATO+ITO)-7A20-MEK (ATO+ITO)-7A10-MEK (ATO+ITO)-8A20-MEK (ATO+ITO)-8A10-MEK (ATO+ITO)-2A20-MEK (ATO+ITO)-2A10-MEK | 40 | 24個月 |
| TOL | ATO-8220-TOL ATO-8210-TOL ATO-7A20-TOL ATO-7A10-TOL ATO-8A20-TOL ATO-8A10-TOL ATO-2A20-TOL ATO-2A10-TOL | ITO-8220-TOL ITO-8210-TOL ITO-7A20-TOL ITO-7A10-TOL ITO-8A20-TOL ITO-8A10-TOL ITO-2A20-TOL ITO-2A10-TOL | (ATO+ITO)-8220-TOL (ATO+ITO)-8210-TOL (ATO+ITO)-7A20-TOL (ATO+ITO)-7A10-TOL (ATO+ITO)-8A20-TOL (ATO+ITO)-8A10-TOL (ATO+ITO)-2A20-TOL (ATO+ITO)-2A10-TOL | 40 | 24個月 |
| DMB | ATO-8220-DMB ATO-8210-DMB ATO-7A20-DMB ATO-7A10-DMB ATO-8A20-DMB ATO-8A10-DMB ATO-2A20-DMB ATO-2A10-DMB | ITO-8220-DMB ITO-8210-DMB ITO-7A20-DMB ITO-7A10-DMB ITO-8A20-DMB ITO-8A10-DMB ITO-2A20-DMB ITO-2A10-DMB | (ATO+ITO)-8220-DMB (ATO+ITO)-8210-DMB (ATO+ITO)-7A20-DMB (ATO+ITO)-7A10-DMB (ATO+ITO)-8A20-DMB (ATO+ITO)-8A10-DMB (ATO+ITO)-2A20-DMB (ATO+ITO)-2A10-DMB | 40 | 24個月 |
| EA | ATO-8220-EA ATO-8210-EA ATO-7A20-EA ATO-7A10-EA ATO-8A20-EA ATO-8A10-EA ATO-2A20-EA ATO-2A10-EA | ITO-8220-EA ITO-8210-EA ITO-7A20-EA ITO-7A10-EA ITO-8A20-EA ITO-8A10-EA ITO-2A20-EA ITO-2A10-EA | (ATO+ITO)-8220-EA (ATO+ITO)-8210-EA (ATO+ITO)-7A20-EA (ATO+ITO)-7A10-EA (ATO+ITO)-8A20-EA (ATO+ITO)-8A10-EA (ATO+ITO)-2A20-EA (ATO+ITO)-2A10-EA | 40 | 24個月 |
| BA | ATO-8220-BA ATO-8210-BA ATO-7A20-BA ATO-7A10-BA ATO-8A20-BA ATO-8A10-BA ATO-2A20-BA ATO-2A10-BA | ITO-8220-BA ITO-8210-BA ITO-7A20-BA ITO-7A10-BA ITO-8A20-BA ITO-8A10-BA ITO-2A20-BA ITO-2A10-BA | (ATO+ITO)-8220-BA (ATO+ITO)-8210-BA (ATO+ITO)-7A20-BA (ATO+ITO)-7A10-BA (ATO+ITO)-8A20-BA (ATO+ITO)-8A10-BA (ATO+ITO)-2A20-BA (ATO+ITO)-2A10-BA | 40 | 24個月 |
| IPA | ATO-8220-IPA ATO-8210-IPA ATO-7A20-IPA ATO-7A10-IPA ATO-8A20-IPA ATO-8A10-IPA ATO-2A20-IPA ATO-2A10-IPA | ITO-8220-IPA ITO-8210-IPA ITO-7A20-IPA ITO-7A10-IPA ITO-8A20-IPA ITO-8A10-IPA ITO-2A20-IPA ITO-2A10-IPA | (ATO+ITO)-8220-IPA (ATO+ITO)-8210-IPA (ATO+ITO)-7A20-IPA (ATO+ITO)-7A10-IPA (ATO+ITO)-8A20-IPA (ATO+ITO)-8A10-IPA (ATO+ITO)-2A20-IPA (ATO+ITO)-2A10-IPA | 40 | 6個月 |
如何選擇合適的窗膜隔熱介質
1、一般情況下，用於窗膜的抗刮耐磨層（Hard coating layer）時，可選擇PMA溶劑中的所有
ATO和ITO溶液；苯類溶劑中的所有ATO和ITO溶液；酯類溶劑中的所有ATO和ITO溶液；酮類溶劑
中的所有ATO和ITO溶液。
2、一般情況下，用於窗膜的複合膠層（laminating layer）中聚氨酯膠黏劑中，可選擇ATO/ITO-
8220-DMB、ATO/ITO-8210-DMB、ATO/ITO-8220-EA、ATO/ITO-8210-EA、ATO/ITO-
8220-MEK、ATO/ITO-8210-MEK、ATO/ITO-8220-MIBK、ATO/ITO-8210-MIBK。
3、一般情況下，用於窗膜的複合膠層（laminating layer）中壓敏膠膠黏劑中，可選擇ATO/ITO-
7A20-MIBK、ATO/ITO-7A10-MIBK、ATO/ITO-7A20-PMA、ATO/ITO-7A20-PMA。
納米隔熱介質ATO溶液的特性說明
產品說明摻銻二氧化錫ATO(Antimony Doped Tin Oxide) 是一種N型半導體材料，具有良好的導電性，淺
色透明性，良好的耐候性和穩定性以及低的紅外發射率等特性。其良好隔熱性能，廣泛地套用在窗
膜、塗料、化纖、高分子膜等領域。由於窗膜等產品的特殊需要, 要求ATO分散在溶劑型溶劑中，其
他類型溶劑很難滿足產品的需求。基於這種情況，我公司開發出的溶劑型溶劑分散的ATO溶液，其
PH值從2～11都是可調整的，濃度從10%～40%，能很好地與溶劑型溶劑相融。溶劑型ATO能有
效地添加到隔熱窗膜中抗磨塗層中的紫外光固化的抗刮耐磨膠黏劑、複合層中的聚氨酯膠黏劑和壓敏
膠膠黏劑或者安裝膠層中的壓敏膠膠黏劑，並與之混合均勻。
| 指標名稱 | 性能參數 |
| 外觀 | 藍色液體 |
| 配比 | SnO2：Sb2O3=95：5或其他配比 |
| 比表面積 | 50㎡/g |
| PH值 | 8.5 |
| 比重 | 1.03 g/cm |
| 濃度 | 30% |
| 純度 | ≥99.95%（基於金屬雜質） |
| 粒徑 | 一次粒徑5～10nm，二次粒徑：50～60nm |
| 分散性 | 均勻 |
隔熱性
ATO納米粒子對近紅外線（780nm～2500nm）的吸收和反射較強，因此具有隔熱性
透明性
ATO納米粒子對可見光（380nm～780nm）的吸收極弱，而且由對可見光難以散射的大小粒子組
成，所以有著透明性
分散性
分散均勻，相融性好，能長久保存
導電性
均勻分散的導電納米粒子的相互作用形成導電膜，導電膜中電荷移動可實現高透射率和防靜電
（10Ω.cm ）
耐久性
化學性穩定的納米粒子金屬氧化物粉末組成，對熱，濕度等外部環境引起的物性變化小，所以能保持
半永久性導電性質
使用方法
按產品需要比例添加，攪拌均勻。
例如在窗膜中的使用，具體添加方法如下：
要達到窗膜的指標：可見光透過率(Visible Light Transmitted)：70%～85%，紅外線阻隔率
(Infrared Radiation Rejected)：20%～50%，霧度小； ATO-MP030可以按比例添加在任何
產品的抗刮耐磨層或者2Ply以上產品複合膠層(聚氨酯膠黏劑或者壓敏膠膠黏劑)或者1Ply產品的安
裝膠層；
要達到窗膜的指標：可見光透過率(Visible Light Transmitted)：50%～70%，紅外線阻隔率
(Infrared Radiation Rejected)：50%～70%,霧度小； ATO-MP030可以按比例添加在1Ply
的耐磨層和安裝膠層、2Ply以上產品的耐磨層和複合膠層(聚氨酯膠黏劑或者壓敏膠膠黏劑)或者複合
膠層（壓敏膠膠黏劑）；
要達到窗膜的指標：可見光透過率(Visible Light Transmitted)：10%～50%,紅外線阻隔率
(Infrared Radiation Rejected)：70%～90%，霧度小；ATO-MP030可以按比例同時添加在
3Ply以上產品的耐磨層和2層複合膠層(聚氨酯膠黏劑或者壓敏膠膠黏劑)。
存儲方法
存放於陰涼處，遠離熱源
保質期：低溫下保質二年
產品規格
1/2/20 L
注意事項
本品為易燃品，遠離火源、高溫。
勿入眼睛、不可入口
使用後要密封儲存
納米隔熱介質
納米隔熱介質納米隔熱隔熱介質ITO溶液的特性說明
產品說明
ITO（Indium Tin Oxides）作為納米銦錫金屬氧化物，具有很好的導電性和透明性，可以切斷對
人體有害的電子輻射，紫外線及遠紅外線。因此，噴塗在玻璃，塑膠及電子顯示屏上後，在增強導電
性和透明性的同時切斷對人體有害的電子輻射及紫外、紅外。濃度從10%～40%，PH值2～11可
調。
產品性能
化學特性（Chemical）
Element Composition
In2O3:SnO2= 90.0(±5)wt.%:10.0(±5)wt.%
純度（Purity）：>99.99%
| Elements | Al | As | Ca | Cd | Cu | Fe | In | Ni | Si | Sn | Ti | Zn |
| Analysis(ppm) | 3.49 | 3.72 | 13.80 | 4.24 | 1.74 | 0.74 | 745651.31 | 1.75 | 5.37 | 76867.66 | 0.38 | 1.49 |
外觀顏色：藍色
粒徑
一次粒徑：20～30nm， 二次粒徑：50～60nm
密度（Density）：隨分散劑的不同密度也不同 液體1.23 g/cm
導電性：<25Ω.cm
透光性：任意調
比表面積：35㎡/g
套用範圍
電子顯示設備等防電子輻射
各種塑膠薄膜
其他
使用方法
按產品需要比例添加，攪拌均勻。
存儲方法
存放於陰涼處，遠離熱源
保質期：常溫下保質二年
產品規格
1/2/20L
注意事項
勿入眼睛、不可入口；使用後要密封儲存。
納米隔熱窗膜性能參數
| 產品名稱 性能參數 | NIR8560 | NIR8075 | NIR7585 | NIR7095 | NIR6599 |
| 可見光透過率 (VLT)，% | 84.42 | 81.34 | 76.62 | 71.09 | 65.67 |
| 可見光反射率（VLR），% | 9.52 | 8.97 | 7.67 | 6.52 | 7.89 |
| 紫外線阻隔率（UVR），% | 99.34 | 99.32 | 99.44 | 99.60 | 99.66 |
| 紅外線阻隔率（IRR），% | 60.56 | 75.23 | 84.98 | 95.42 | 99.02 |
| 太陽能透過率（SET），% | 39.54 | 25.02 | 15.21 | 4.76 | 1.03 |
| 太陽能反射率（SER），% | 21.81 | 19.69 | 23.56 | 25.68 | 17.94 |
| 太陽能吸收率（SEA），% | 38.65 | 55.29 | 61.23 | 69.56 | 81.03 |
| 總太陽能阻隔率（TSER），% | 45.76 | 58.89 | 63.78 | 75.77 | 73.36 |
| 日照得熱量係數（SHGC） | 0.54 | 0.41 | 0.36 | 0.24 | 0.26 |
| 遮蔽係數（SC） | 0.57 | 0.46 | 0.37 | 0.29 | 0.24 |
| U值（U Value） | 0.66 | 0.52 | 0.60 | 0.71 | 0.75 |

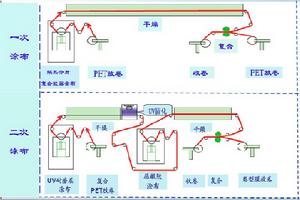

納米隔熱窗膜的塗布工藝
納米隔熱窗膜的塗布工藝太陽能光譜圖

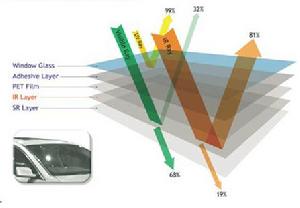

太陽能光譜圖納米隔熱窗膜隔熱效果圖
納米隔熱窗膜隔熱效果圖
納米隔熱窗膜隔熱效果圖
