磁約束聚變是用特殊形態的磁場把氘、氚等輕原子核和自由電子組成的、處於熱核反應狀態的超高溫電漿約束在有限的體積內,使它受控制地發生大量的原子核聚變反應,釋放出c。磁約束熱核聚變是當前開發聚變能源中最有希望的途徑,是電漿物理學的一項重大套用。我國磁約束聚變研究開始於上世紀五六十年代。中科院物理所最先建造了一個直線放電裝置和兩個角向箍縮裝置。原子能科學研究院建造了磁鏡“小龍”裝置。北京大學、復旦大學和清華大學等開展了相關基礎研究。

基本情況

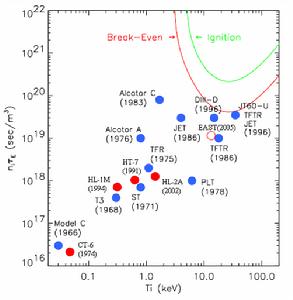

我國主要裝置參數與國際其它裝置參數比較我國主要裝置參數與國際其它裝置參數比較
我國磁約束聚變研究開始於上世紀五六十年代。中科院物理所最先建造了一個直線放電裝置和兩個角向箍縮裝置。原子能科學研究院建造了磁鏡“小龍”裝置。北京大學、復旦大學和清華大學等開展了相關基礎研究。

發展歷程

1962年東北技術物理研究所成立後,建成了一台Z箍縮裝置、一台角向箍縮裝置和一台離子源,並開展了穩態磁鏡的設計。
1964-1983年是我國磁約束聚變研究的調整期,也是以工程為主的建設階段。
1966年秋至1970年初,東北技術物理研究所的受控聚變部和原子能科學研究院的受控聚變研究室先後遷至四川樂山,成立了西南物理研究所(現在的核工業西南物理研究院),建成了仿星器裝置和超導穩態磁鏡裝置
1969年,中科院物理所建成了一台100kJ的角向箍縮裝置,得到了熱核中子,並於1974年建成了我國第一台托克馬克CT-6。後來CT-6 升級成為CT-6B,備有兩個迴旋管微波加熱系統,進行電子迴旋波加熱和電流驅動實驗。在CT-6B上還進行了反饋控制、阿爾芬波的模轉換和交流調製等實驗。
1972年,中科院在安徽合肥籌建聚變研究基地。
1978年成立中科院電漿物理研究所。在此期間,中國科學技術大學近代物理系設定電漿物理專業,並建成一個小托克馬克裝置—KT-5B,進行了阿爾芬波加熱和湍流現象等觀測實驗。該裝置後來改建為KT-5C。
1984年以來,我國磁約束聚變研究進入以托克馬克實驗為主的階段。中科院電漿物理研究所的HT-6B、HT-6M和核工業西南物理研究院的HL-1相繼建成投入運行。HT-6M是一台空芯變壓器托克馬克,安裝了功率為兆瓦級的離子迴旋共振加熱設備,進行輔助加熱實驗;進行了低密度、高電子溫度運行,並曾開展表面湍流加熱實驗。HT-6B是略小於HT-6M的同類型裝置,裝有螺鏇繞組,成功地控制了m=2,3的磁擾動,並抑制了電漿的內破裂;還進行了低雜波驅動實驗等。HL-1是有厚達5cm的銅殼和鐵芯變壓器的托克馬克。在相近規模的托克馬克中,它的放電時間較長,達1s,有效電荷數較低。在這一裝置上,進行了高密度、低q放電,並對磁流體不穩定性等進行了研究。經噴鐵、碳化、矽化,得到了較潔淨的電漿。使用抽氣孔欄及靜電偏壓,改善了約束態。並開展了冰凍氘丸注入、電子迴旋共振加熱和低雜波電流驅動等研究。後來HL-1改裝成HL-1M,反饋控制取代了厚銅殼,進行了彈丸注入和高功率輔助加熱以及高功率非感應電流驅動下的電漿研究。
1995年電漿物理研究所建成HT-7托克馬克裝置,採用超導磁體。
1998年得到長達6s的電漿持續時間。
2003年實驗獲得超過1min的電漿放電,這是繼法國之後第二個能產生分鐘量級高溫電漿放電的托克馬克裝置。目前,這一裝置的持續放電時間已經突破4 min。
2002年12月,HL-2A在核工業西南物理研究院建成,成為我國第一個帶有偏濾器位形的托克馬克裝置,實現雙零點偏濾器位形,掌握大型托克馬克電漿密度剖面、溫度剖面、電流密度剖面控制技術,探索出一條較為先進的托克馬克運行模式。在HL-2A上最終達到:產生高溫(離子溫度2-4 keV)、高密度(密度 )和高能量約束時間(40-150 ms)的電漿,實現HL-2A裝置電漿電流大於400kA的穩定放電。
在HT-7的基礎上,中科院電漿物理研究所設計和研製了全超導托克馬克裝置HT--7U(大科學工程EAST),於2006年初進行了首次工程調試,2006年9月成功放電,獲得電流200kA、時間接近3s的高溫電漿放電。EAST是我國科學家、工程技術人員自主設計、非圓截面核聚變實驗裝置。作為全超導非圓截面托卡馬克,EAST的規模比ITER小得多,但電漿位形及主要的工程技術基礎相似。因此,在EAST上的實驗研究將從物理基礎、工程技術基礎和人才培養上,為ITER計畫做出前期研究貢獻。

科研機構

儘管我國核聚變能研究經歷了較長時期的困難,但始終能堅持穩定、漸進的發展,建成了兩個理工結合的專業研究所,即核工業集團公司所屬的核工業西南物理研究院及中國科學院所屬的電漿物理研究所。
為了培養專業人才,中國科技大學、華中科技大學、大連理工大學、清華大學等高等院校設了核聚變及電漿物理專業或研究室。北京大學、上海交通大學、浙江大學、四川大學、東華大學、北京科技大學等高校的研究人員在托卡馬克電漿湍流與輸運過程、磁流體不穩定性、快粒子物理、波與電漿相互作用、電漿與壁相互作用、及聚變堆材料和聚變工程技術等方面開展了研究,培養了一批研究生和年輕研究人員,並取得了有一定影響力的研究成果。
我國還有許多其它科研院所開展了聚變相關研究。如中國工程物理研究院中國原子能科學研究院、中國核電工程有限責任公司、中國核動力研究設計院、中科院瀋陽金屬所、中科院北京自動化所、中科院智慧型機械研究所、中科院山西煤炭化學所、中科院電工所、中科院理化所以及西北有色金屬研究院等,在聚變相關的材料、低溫、智慧型機械、超導、氚工藝、核技術等多方面開展了研發工作。
中國科學院電漿物理研究所
核工業西南物理研究院
中國科技大學
華中科技大學
大連理工大學
清華大學
北京大學
上海交通大學

聚變裝置

HT-7

HT-7裝置示意圖HT-7裝置示意圖
九十年代初,中科院電漿所利用前蘇聯贈送的原價值約1500萬美元的T-7裝置進行大幅度改造,使其成為研究性更加先進,且更加完善的超導托卡馬克——HT-7。其主要研究目標是,獲得並研究長脈衝或準穩態高溫電漿,檢驗和發展與其相關的工程技術,為未來穩態先進托卡馬克聚變堆提供工程技術和物理基礎。
1994年12月至95年3月,HT-7首次成功進行了工程聯調,94年12月28日得到第一電漿。1998年國務院科教領導小組批准了國家“九五”重大科學工程HT-7U的立項,HT-7也部分承擔下一代裝置HT-7U的前期實驗任務。
HT-7是一個大型的實驗系統,它包括HT-7超導托卡馬克裝置本體,大型超高真空系統,大型計算機控制和數據採集處理系統,大型高功率脈衝電源及其迴路系統,全國規模最大的低溫液氦系統,兆瓦級低雜波電流驅動和射頻波加熱系統,以及數十種複雜的診斷測量系統。幾年來,HT-7超導托卡馬克裝置經過不斷的改造,已進行了十幾輪實驗運行,取得若干科研成果,具有一定的國際影響力。為實現HT-7超導托卡馬克裝置的高功率、穩態運行,2001年,科研人員對HT-7的實驗系統進行了數項重大改造:
(1)極向場的穩態供電及控制;
(2)利用釩鋼實現穩態條件下縱場波紋度的大幅度改善;
(3)1MW穩態低雜波電流驅動系統;
(4)高性能水冷石墨限制器及粒子排除系統;
(5)新型射頻天饋系統;
(6)海量數據實時連續採集系統;
(7)數項先進電漿診斷系統。
在物理上,HT-7緊緊圍繞穩態高約束電漿運行這一世界前沿課題展開深入研究。為達到這個目的所開展的實驗如下:
(1)低雜波電流驅動及改善約束;
(2)離子伯恩斯坦波加熱及改善約束;
(3)邊界湍流及輸運研究;
(4)電漿參數精細分布控制;
(5)先進壁處理;
(6)穩態運行及控制。
隨著物理實驗的不斷深入,2001年冬季實驗又獲重大進展,獲得了許多研究成果:
(1)實現了在低雜波驅動下電子溫度超過五百萬度、中心密度大於、長達20秒可重複的高溫電漿放電;
(2)實現大於10秒、電子溫度超過一千萬度、中心密度大於的高參數電漿放電,這是世界上第二個放電長度達到1000倍能量約束時間高參數準穩態電漿;
(3)在離子伯恩斯波和低雜波協同作用下,實現放電脈衝長度大於100倍能量約束時間、電子溫度二千萬度的高約束穩態運行;
(4)最高電子溫度超過三千萬度。
截至目前,HT-7超導托卡馬克達到的主要物理和技術指標為:
(1)電漿參數:放電時間20秒,電子溫度 >3000萬度,電子密度 ,電漿電流240千安;
(2)裝置運行參數:磁場強度2.2特斯拉,本底真空;
(3)低雜波系統指標:最大注入功率700千瓦,環電壓降至0,並向變壓器反充電;
(4)離子迴旋波加熱和IBW指標:最大注入功率330千瓦,電漿電子溫度和離子溫度明顯升高;
(5)電漿和壁相互作用:RF清洗及RF硼化和矽化效果明顯,有效Zeff接近1;
(6)診斷技術及所達指標:總診斷35種,400多路診斷信號;
(7)加料技術:彈丸注入和IBW協同實驗,發現芯部約束改善;Laval噴嘴實驗已取得初步結果;
(8)電漿控制:多變數控制,電漿電流、位移反饋,實現電漿參數靈活調節,較高放電重複率。
以上指標充分說明,HT-7超導托卡馬克裝置已步入可進行高參數穩態條件下電漿物理研究的先進裝置行列。

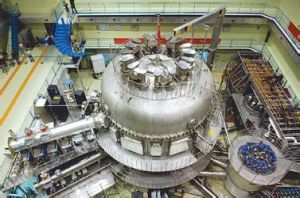

EAST

為了在近堆芯的高參數條件下研究電漿的穩態和先進運行,深入探索實現聚變能源的工程、物理問題,中科院電漿物理研究所在建成超導托卡馬克HT-7的基礎上,提出了“HT-7U全超導非圓截面托卡馬克裝置建設”計畫,後更名為EAST。EAST由實驗“Experimental”、先進“Advanced”、超導“Superconducting”、托卡馬克“Tokamak”四個單詞首字母拼寫而成,它的中文意思是“先進實驗超導托卡馬克”,同時具有“東方”的含意。

EAST裝置是由我國自行設計研製的全超導托卡馬克裝置,其主要技術特點和指標是:16個大型“D”形超導縱場磁體將產生縱場強度 ;12個大型極向場超導磁體可以提供磁通變化 ΔФ ≥ 10 伏秒;通過這些極向場超導磁體,將能產生 ≥ 100萬安培的電漿電流;持續時間將達到1000秒,在高功率加熱條件下溫度將超過一億度。
EAST裝置的主機部分高11米,直徑8米,重400噸,由超高真空室、縱場線圈、極向場線圈、內外冷屏、外真空杜瓦、支撐系統等六大部件組成。其實驗運行需要有大規模低溫氦製冷、大型高功率脈衝電源、大型超導體、大型計算機控制和數據採集處理、兆瓦級低雜波電流驅動和射頻波加熱、大型超高真空、以及多種先進診斷測量等系統支撐。學科涉及面廣,技術難度大,許多關鍵技術目前在國際上尚無經驗借鑑。特別是EAST運行需要超大電流、超強磁場、超高溫、超低溫、超高真空等極限環境,從芯部上億度高溫到線圈中零下269度低溫,給裝置的設計、製造工藝和材料方面提出了極高的要求。
托卡馬克示意圖托卡馬克示意圖
EAST的不僅是一個全超導托卡馬克(右圖為托卡馬克示意圖),而且具有會改善電漿約束狀況的大拉長非圓截
面的電漿位形,它的建成將有效推動我國磁約束核聚變研究發展。在裝置建成後的10-15年期間,能在裝置上對建造穩態先進的托卡馬克核聚變堆的前沿性物理問題開展探索性的實驗研究。
EAST的大小半徑雖然只有國際熱核聚變實驗堆(即ITER)的1/3和1/4,但位形與ITER相似,比ITER早10-15年投入運行。EAST是一個近堆芯高參數和穩態先進電漿運行科學問題的重要實驗平台,它將在ITER之前成為國際上最重要的穩態偏濾器托卡馬克物理實驗基地。
