磁性浮球液位計

磁性浮球液位計

磁性浮球液位計是該液位計是具有可靠的安全性檢測儀表。由於具有磁性藕合的隔離密閉結構。尤其適用於易燃·易爆和腐蝕有毒液位檢測。從而使原複雜環境的液位檢測手段變得簡單和可靠安全。 液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔,顯示清晰,標誌醒目。讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。

組成

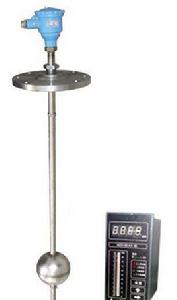

磁浮球液位計主要由磁浮球、感測器、變送器三部分組成。當磁浮球隨液位變化、沿導管而上下浮動時、浮球內的磁鋼吸合感測器內相應位置上的乾簧管,使感測器的總電阻(或電壓)發生變化,再由變送器將變化後的電阻(或電壓)信號轉換成4-20mA的電流信號輸出、可選我廠生產的XMT系列型數顯控制儀(或DSB型光柱數顯儀)對液位進行遠距離測量,並可在顯示儀上設定上、下限報警,實現對液位的位式控制,或由其它調節器構成液位恆值調節系統,實現對液位的PID連續調節。

工作原理

液位計採用連通器的原理,使容器內液體等高引入到液位計主體內。在主體內的漂浮的浮球組件,根據浮力原理和磁性藕合原理。在主體外附靠能反映磁現象的翻柱液面位置的顯示。隨主體內液位的變化,浮球組件的高低也相應變化。從而使主體外的翻柱180度的翻轉,當液位上升時,翻柱由白色轉為紅色,當液面下降時,翻柱由紅色轉為白色。顯示器的紅,白界位處為容器內介質液位的實際高度。

特點

1.適用於容器內液體介質的液位測量除現場顯示外,還可配遠傳變送器、液位控制器等功能。

2.顯示直觀醒目,顯示方向可根據用戶要求改變顯示方向。

3.測量範圍大,不受容器高度限制。

4.顯示器組件與被測介質完全隔離,故密封性好可靠安全。

5.結構簡單,安裝方便,維修簡單。

6.耐腐蝕、防爆。

技術參數

輸出信號:兩線制4~20mA.DC疊加數位訊號,由用戶選擇開方或線性輸出;

負載電阻:250Ω

測量精度:±10mm 環境溫度:-40~80℃

公稱壓力:≤1.6MPa 法蘭標準:A:JB/T82.1-94(平面法蘭) DN100 PN1.6 球φ90 B:JB/T82.1-94(平面法蘭)DN80 PN0.6 球φ76介質密度:≥0.65g/cm­3介質粘度:≤0.015PaS接液材質:不鏽鋼防爆等級:EXⅡB
