基本信息

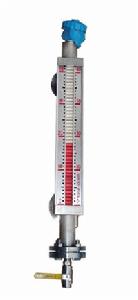

磁性翻轉液位計該液位計是具有可靠的安全性儀表。由於具有磁性藕合隔離器密閉結構。尤其適用於易燃、易爆和腐蝕有毒液位檢測。從而使原複雜環境的液位檢測手段變得簡單和可靠安全。液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清晰，標誌醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。
磁性翻柱液位計結構原理：
液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示.
選購
磁性翻板液位計本產品又稱磁性液位計,磁翻柱液位計,磁浮子液位計,它是利用磁藕合原理進行工作的,產品彌補了玻璃管液位計不能在高溫高壓下工作且易碎的多重缺點.
有側裝和頂裝二種安裝方式,無論那種方式都可以捆綁遠傳裝置,使液位計即可以就地顯示液位,又可以遠程監控液位.捆綁後的磁翻板液位計可稱為遠傳型磁翻板液位計.
製作磁翻板液位計的工藝雖然很簡單,但磁翻板液位計作為計量儀表,特別是遠傳型磁翻板液位計，如果未經質監局審核,沒有生產許可證,產品質量是難以得到保證的.因此,採購磁翻板液位計要選擇有生產許可證且信譽好的廠家,價格可能略高一點,但產品質量有保證,售後服務有保證。
使用
玻璃板液位計可直接用來觀察各種容器內介質的液位高度。它適用於石油、化工等工業領域的液位指示，該液位計結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。玻璃板液位計上、下端安裝法蘭與容器相連線構成連通器，透過玻璃板可直接觀察到容器內液位的實際高度。上下閥門裝有安全鋼珠，當玻璃因意外損壞時，鋼珠在容器內壓的作用下自動密封，防止容器內液體外溢，並保證操作人員安全。
磁性浮子式液面計安裝於桶槽外側延伸管上，桶槽內部的液位能由翻板指示器清楚得知。旁路管外側亦可加裝磁性開關，做為電氣接點信號輸出，或裝置液位傳送器做遠距離液位信號傳送及液位控制。該液位計是具有可靠的安全性儀表。由於具有磁性藕合隔離器密閉結構。尤其適用於易燃、易爆和腐蝕有毒液位檢測。從而使原複雜環境的液位檢測手段變得簡單和可靠安全。液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清晰，標誌醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。
考慮的因素
選擇液位計時應考慮以下因素：(1)測量對象，如被測介質的物理和化學性質，以及工作壓力和溫度、安裝條件、液位變化的速度等；(2)測量和控制要求，如測量範圍、測量(或控制)精確度、顯示方式、現場指示、遠距離指示、與計算機的接口、安全防腐、可靠性及施工方便性。
給水工程中常用的液位計及選型要點如下：
a. 浮球式液位計
在液體中放入一個空心的浮球，當液位變化時，浮球將產生與液位變化相同的位移。可用機械或電的方法來測得浮球的位移，其精確度為±(1~2)%，這種液位計不適用於高粘度的液體，其輸出端有開關控制和連續輸出。
在淨水廠的設計中，多將此種液位計用於集水井的液位測量以控制排水泵的自動開停。
b.靜壓(或差壓)式液位計
由於液柱的靜壓與液位成正比，因此利用壓力表測量基準面上液柱的靜壓就可測得液位。根據被測介質的密度及液體測量範圍計算出壓力或壓差範圍，再選用量程、精確度等性能合適的壓力表或差壓表。這種液位計的精確度為±(0.5~2)%。
c. 電容式液位計
在容器內插入電極，當液位變化時，電極內部介質改變，電極間(或電極與容器壁之間)的電容也隨之變化，該電容量的變化再轉換成標準化的直流電信號。其精確度為±(0.5~1.5)%。
電容式液位計具有以下優點：感測器無機械可動部分，結構簡單、可靠；精確度高；檢測端消耗電能小，動態回響快；維護方便，壽命長。缺點是被測液體的介電常數不穩定會引起誤差。電容式液位計一般用於調節池、清水池等的液位測量。
當測量範圍不超過2m時，採用棒狀、板狀、同軸電極；當超過2m時，採用纜式電極。當被測介質為水時，採用帶絕緣層(可用聚乙烯)的電極。
d. 超聲液位計
超聲液位計的感測器由一對發射、接收換能器組成。發射換能器面對液面發射超音波脈衝，超音波脈衝從液面上反射回來，被接收換能器接收。根據發射至接收的時間可確定感測器與液面之間的距離，即可換算成液位。其精確度為±0.5%。
這種液位計無機械可動部分，可靠性高，安裝簡單、方便，屬於非接觸測量，且不受液體的粘度、密度等影響，因此多用於藥池、藥罐、排泥水池等的液位測量。但此種方法有一定的盲區，且價格較貴。
另外樓主講到磁翻板液位計，要考慮磁性材料的退磁問題，退磁導致液位計不能正常工作，測量結果也不能為操作人員信任。磁翻板液位計推薦選用的場合：高處不輕易接近讀取液位的場所，例如塔等。但不能只設定磁翻板液位計，要同時設定玻璃板液位計，磁翻板液位計只能做參考用。另外較重要的液位（與工藝安全、設備安全相關）例如，汽包液位，不推薦用磁翻板液位計。
磁翻板液位計還要考慮介質的腐蝕性和使用壽命，因為磁翻板是工藝介質里裝有磁性浮筒，浮筒耐腐蝕性和厚度也要考慮！
磁性翻板液位計維護
1. 液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。
2. 根據介質情況，可定期清洗主導管，清除管內沉積物雜質。
3. 對液位計進行清洗後或更換浮子時，打開排污法蘭，在裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝!
4. 對低溫型及液化氣專用型產品，液位計主體採用真空夾套保溫，安裝使用過程中注意不要把夾套破壞，以免影響產品質量。
安裝
1、液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。
2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計工F確工作。
3、液位計安裝完畢後，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩後可用磁鋼重新校正。
5、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢後，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。如果在出廠時已經將浮球組件安裝在主體管內，為保證運輸過
程中不伎浮球組件損壞，我們用軟卡將浮球組件固定在主體管內，安裝時只要將軟卡抽出即可。
6、根據介質情況，可定期找開排污法蘭清洗主體管沉澱物質。
型號規格
| UHZ-25 | Y | 液位 | 測量型式 | |
| J | 界面 | |||
| O | 無 | 遠傳裝置 | ||
| LB | 4-20mA | |||
| O | 普通型 | 防爆形式 | ||
| G | 隔爆型 | |||
| Z | 本安型 | |||
| O | 無 | 液位控制 （報警）開關 | ||
| S | 上報警 | |||
| X | 下報警 | |||
| K | 上、下報警 | |||
| GS | 數顯儀表 | |||
| A | 1Cr18Ni9Ti（321） | 接液材質 | ||
| B | OCr18Ni9（304） | |||
| C | 316L | |||
| D | RPP | |||
| E | PVC | |||
| F | 304內襯PTFE | |||
| mm | 中心距 | |||
| 1.6-16MPa | 工作壓力 | |||
| g/cm | 介質密度 | |||
| /W | 帶蒸汽夾套 | 結構特點 | ||
| /T1 | -80~+10℃ | |||
| /T2 | -10~+120℃ | |||
| /T3 | -10~+250℃ | |||
| /T4 | -10~+350℃ |
型號標記
| 結構特點 | 接液材質 | 溫度（℃） | 壓力（MPa） | 密度（g/cm） | 外型 |
| 普 通 型 | 304 | 120 | 2.5 | ≥0.85 | 圖1 |
| 中高壓型 | 304 | 120 | 4.0~32 | ≥0.85 | 圖2 |
| 高 溫 型 | 304 | 450 | 2.5 | ≥0.85 | 圖2 |
| 耐 腐 型 | RPP | 100 | 1.6 | ≥0.95 | 圖3 |
| 強耐腐型 | 304襯PTFE | 120 | 2.5 | ≥0.95 | 圖4 |
| 夾套保溫型 | 304 | 120 | 2.5 | ≥0.85 | 圖5 |
| 低溫防霜型 | 304 | -80 | 2.5 | ≥0.85 | 圖1 |
| 輕比重型 | 304 | 120 | 2.5 | ≥0.45 | 圖1 |
注意要點
磁性翻轉液位計安裝圖1、量程範圍（mm）：300～19000
2、介質密度（g/cm3）：0.5～2
3、介質粘度： ≤0.02Pa.S
4、工作溫度℃：-40～350
5、壓力等級（MPa）：≤32
6、測量精度（mm）：≤±10
7、防爆等級：ibⅡCT4（本安型）、dⅡBT3（隔爆型）
8、接口法蘭：PN4.5 DN25 HG20593（側裝式）
PN1.0 DN100 HG20593（頂裝式、底裝式），可以根據用戶的需要特殊定製
