磁化焙燒
magnetizingroasting;magnetizingroast;magneticroasting;
在混合氣體中焙燒鐵主要以Fe3O4形式存在因Fe3O4有較強的磁性這種焙燒又稱為磁化焙燒.選種複製的作用是提高群體的平均適應值磁化焙燒—磁選
工具書解釋
加熱礦物原料在低於其熔點和一定氣氛中使弱磁性鐵礦物轉變為強磁性鐵礦物的焙燒方法,屬磁選分離、富集的預處理作業。原料中的弱磁性鐵礦物是赤鐵礦、菱鐵礦、褐鐵礦、黃鐵礦,生成的強磁性鐵礦物為磁鐵礦、γ-Fe2O3、磁硫鐵礦。
學術文獻解釋
magnetizing roasting-magnetic separator
C ihUQ beishQO一CIXU0n 磁化焙燒一磁選(magnetizing roasting- megnetic separation)磁化焙燒與磁選的聯合 處理法。磁化焙燒是在一定溫度和氣氛下把弱磁性鐵礦物(赤鐵礦、褐鐵礦、菱鐵礦和黃鐵礦等)變成強磁性 的磁鐵礦或磁性赤鐵礦(不Fe203)的過程。是弱磁性礦 石在磁選前的準備作業，以便用弱磁場磁選機進行分 選。磁化焙燒一磁選技術的分選指標優良，但成本較高。 磁化焙燒按原理分為還原焙燒、中性焙燒和氧化焙燒。還原焙燒套用最廣。它在500~800℃的還原氣 氛下進行，焙燒產物是強磁性的Fe30、;若產物在還原 氣氛下冷卻到400℃，再在空氣中冷卻，則產物是井 Fe203。前者為還原焙燒，後者為還原一氧化焙燒。還原 焙燒用的還原劑為固體或氣體。固體還原劑如煤粉和焦炭粉;氣體還原劑是各種煤氣，如高爐煤氣、焦爐煤 氣、發生爐煤氣和天然氣等。中性焙燒是在不加或少加 空氣的條件下，把菱鐵礦加熱到300~400℃，使其分 解為磁鐵礦。氧化焙燒是在氧化氣氛下，將黃鐵礦氧化 為磁黃鐵礦或磁鐵礦。為判斷磁化焙燒後弱磁性礦物 轉化為強磁性礦物的程度，採用還原度來度量。還原度 是焙燒礦石中的氧化亞鐵和全鐵含量的百分數 (架只1。。寫)。還原完全時還原度為42.8%，小於 、TFe/、‘“”廠”滬。一，/J、/。一”“~j/J、淺/J了曰.LJ/。”J’“ 28%時，則表示還原程度不夠。磁化焙燒爐有豎爐、回 轉窯和沸騰爐。中國多採用豎爐，爐子容積一般為 50m“，處理能力15t/h;容積較大的為70m3，處理能力 為23t/h。豎爐給礦粒度為75~Zomm，小於Zomm的 粉礦不能用豎爐焙燒。迴轉窯能處理粉礦，但有時容易 結瘤。沸騰爐熱效率高，還原性能好，能處理3一。mm 粉礦。但粉塵量大，對環境污染較嚴重。

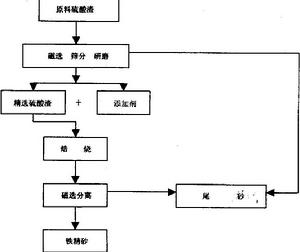

工藝流程圖
磁化焙燒
