生物質發電廠除塵布袋

Permeability L/dm.min gstren

簡介

生物質發電廠煙氣中由於氧含量較高，尤其是煙氣中SO2和NOX含量較高，氣體腐蝕性特彆強。用PTFE濾料在耐高溫耐腐蝕方面可以完全達到要求。但是由於PTFE纖維濾料價格昂貴，一般企業生物質發電廠很難有經濟承受能力。
我們根據每一個生物質發電廠的特殊工況，從比較經濟的角度出發，開發出PPS纖維和PTFE纖維複合濾料。這方面濾料可分為兩類：一類是用PPS纖維做面層，用PTFE纖維做基布，即PPS/PTFE濾料，另一類是用PPS和平TFE纖維各按一定比例做面層，用PTFE纖維做基布，即PPS+PTFE/PTFE濾料。這兩種濾料無論從價格和使用壽命，都介於純PPS和純PTFE兩種濾料之間，比較經濟。完全適於生物質發電廠，垃圾焚燒電廠以及燃煤電廠氧含量較高，溫度較高，氣體腐蝕性較強的煙氣除塵中。

除塵布袋材料

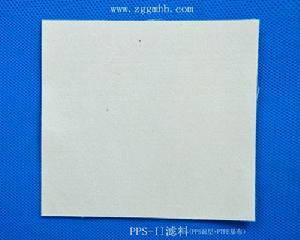

PPS面層+PPFE基布濾料

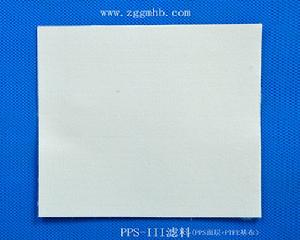

PPS面層+PTFE基布覆膜濾料

濾料參數

PPS面層+PTFE基布覆膜濾料

序 號No.	項 目Item	性能指標Performance index
1	成分Component	纖維fiber	PPS
		基布scrim	PTFE
2	克重Weight	g/m	550
3	厚度Thickness	mm	1.8
4	透氣量Air Permeability	L/dm.min	≥40
5	斷裂強力BreakingstrengthN/5*20CM	縱向longitudinal	≥850
		橫向trangsverse	≥1200
6	斷裂伸長率% Elongation	縱向longitudinal	≤10
		橫向trangsverse	≤45
7	熱收縮率Shrinkage190℃2小時190℃2 hours	縱向longitudinal	≤1%
		橫向trangsverse	≤1%
8	使用溫度℃Operating temperature	連續continuous	160
		瞬間peak	190
9	後處理finish	燒毛+熱定型+PTFE滲膜處理Singeing,heat setting, PTFE impregnation PTFEMacerating
10	性能特點	過濾精度高，採用PTFE基布，耐腐蝕好，在使用過程中衰減緩慢，可以延長濾料的使用壽命。
11	適用場合	電袋結合項目或者老機組改造，氧含量較高，酸腐蝕較強並且入口粉塵濃度較高的工況。

PPS面層+PPFE基布濾料

序 號No.	項 目Item	性能指標Performance index
1	成分Component	纖維fiber	PPS
		基布scrim	PTFE
2	克重Weight	g/m	550
3	厚度Thickness	mm	1.8
4	透氣量Air Permeability	L/dm.min	130
5	斷裂強力BreakingstrengthN/5*20CM	縱向longitudinal	≥850
		橫向trangsverse	≥1200
6	斷裂伸長率% Elongation	縱向longitudinal	≤10
		橫向trangsverse	≤45
7	熱收縮率Shrinkage190℃2小時190℃2 hours	縱向longitudinal	≤1%
		橫向trangsverse	≤1%
8	使用溫度℃Operating temperature	連續continuous	160
		瞬間peak	190
9	後處理finish	燒毛+熱定型+PTFE滲膜處理Singeing,heat setting, PTFE impregnation PTFEMacerating
10	性能特點	採用PTFE基布，耐腐蝕好，在使用中衰減緩慢，可以延長濾料的使用壽命。
11	適用場合	電袋結合項目或者老機組改造，氧含量較高，酸腐蝕較強的工況。
